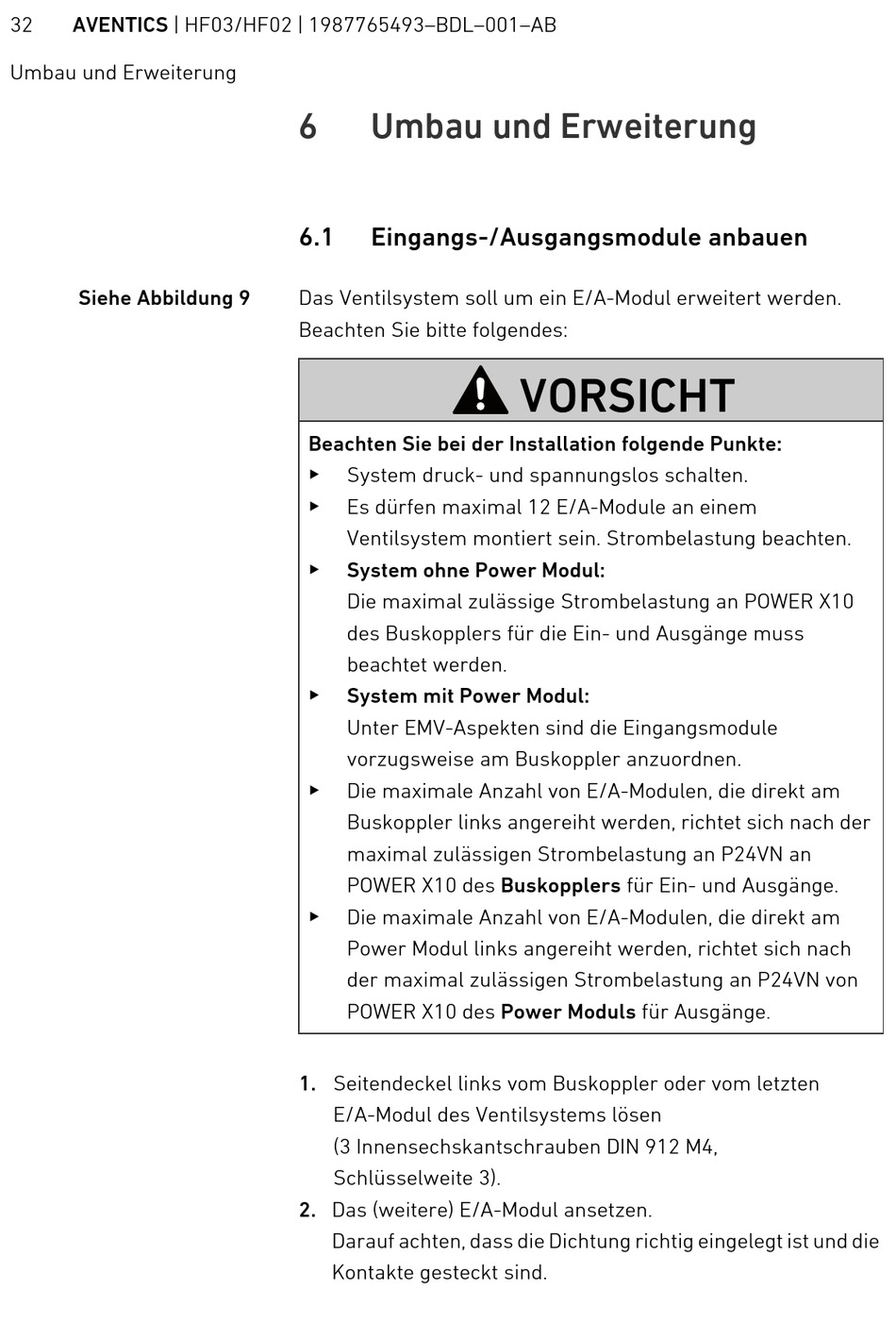

32 AVENTICS | HF03/HF02 | 1987765493–BDL–001–AB

Umbau und Erweiterung

Siehe Abbildung 9
6 Umbau und Erweiterung
6.1

Eingangs-/Ausgangsmodule anbauen

Das Ventilsystem soll um ein E/A-Modul erweitert werden.
Beachten Sie bitte folgendes:
Beachten Sie bei der Installation folgende Punkte:
O
System druck- und spannungslos schalten.
O
Es dürfen maximal 12 E/A-Module an einem
Ventilsystem montiert sein. Strombelastung beachten.
O
System ohne Power Modul:
Die maximal zulässige Strombelastung an POWER X10
des Buskopplers für die Ein- und Ausgänge muss
beachtet werden.
O
System mit Power Modul:
Unter EMV-Aspekten sind die Eingangsmodule
vorzugsweise am Buskoppler anzuordnen.
O
Die maximale Anzahl von E/A-Modulen, die direkt am
Buskoppler links angereiht werden, richtet sich nach der
maximal zulässigen Strombelastung an P24VN an
POWER X10 des Buskopplers für Ein- und Ausgänge.
O
Die maximale Anzahl von E/A-Modulen, die direkt am
Power Modul links angereiht werden, richtet sich nach
der maximal zulässigen Strombelastung an P24VN von
POWER X10 des Power Moduls für Ausgänge.
1. Seitendeckel links vom Buskoppler oder vom letzten
E/A-Modul des Ventilsystems lösen
(3 Innensechskantschrauben DIN 912 M4,
Schlüsselweite 3).
2. Das (weitere) E/A-Modul ansetzen.
Darauf achten, dass die Dichtung richtig eingelegt ist und die
Kontakte gesteckt sind.
VORSICHT
