Indicación de diagnóstico
en el módulo de entrada
decimoséxtuple
AVENTICS | HF03/HF02 | 1987765493–BDL–001–AB

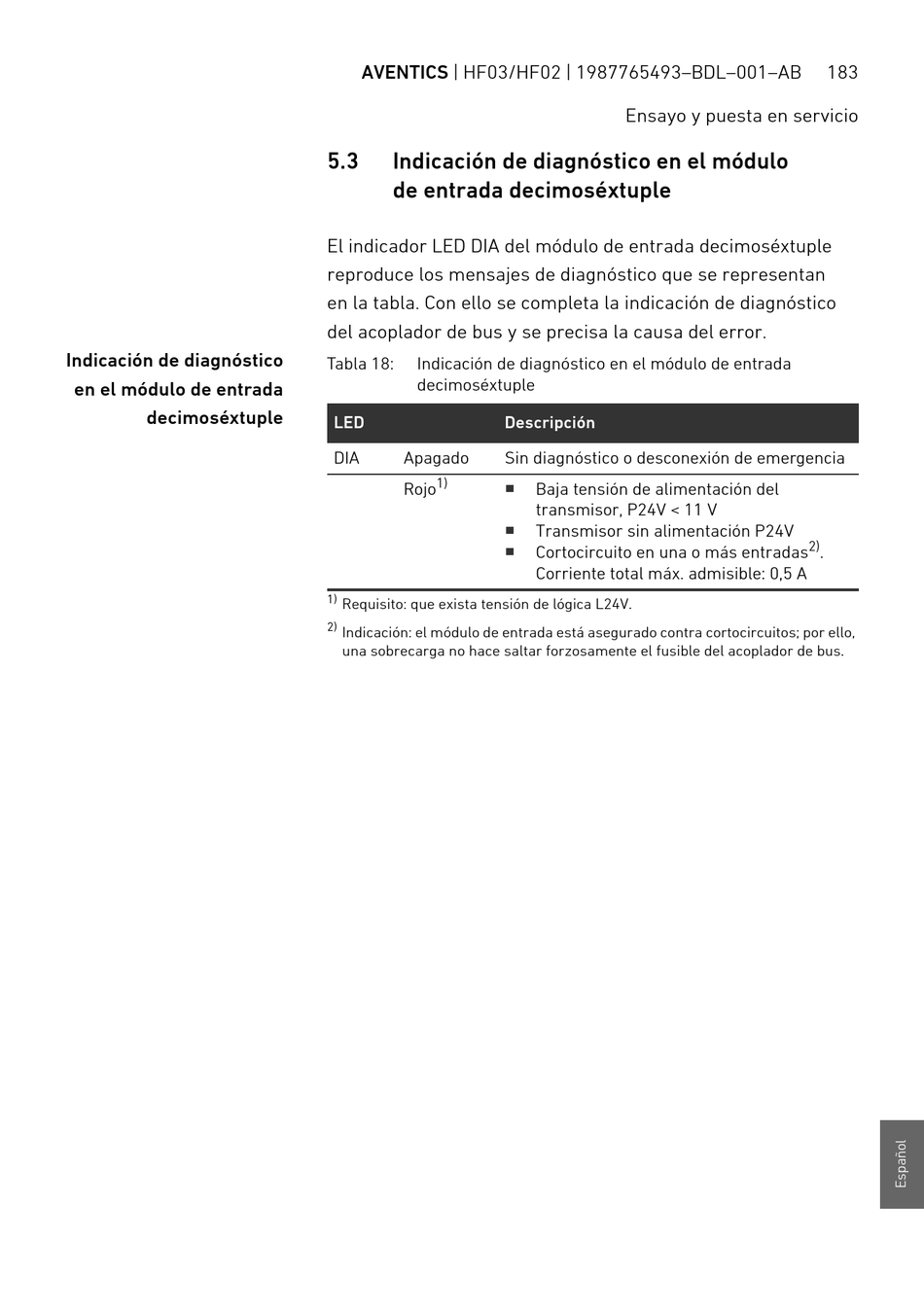

5.3 Indicación de diagnóstico en el módulo
de entrada decimoséxtuple
El indicador LED DIA del módulo de entrada decimoséxtuple
reproduce los mensajes de diagnóstico que se representan
en la tabla. Con ello se completa la indicación de diagnóstico
del acoplador de bus y se precisa la causa del error.
Tabla 18: Indicación de diagnóstico en el módulo de entrada
decimoséxtuple
LED
DIA Apagado
1)
Rojo
1)
Requisito: que exista tensión de lógica L24V.
2)
Indicación: el módulo de entrada está asegurado contra cortocircuitos; por ello,
una sobrecarga no hace saltar forzosamente el fusible del acoplador de bus.
Ensayo y puesta en servicio
Descripción
Sin diagnóstico o desconexión de emergencia
W
Baja tensión de alimentación del
transmisor, P24V < 11 V
W
Transmisor sin alimentación P24V
W
Cortocircuito en una o más entradas
Corriente total máx. admisible: 0,5 A
183
2)
.
