Dimensioni
A
n A
1 317
2 333
3 349
4 365
5 381
6 396
7 412
8 428
9 444
10 460
11 475
12 491
13 507
14 523
15 539
16 554
n = Numero di posti valvola

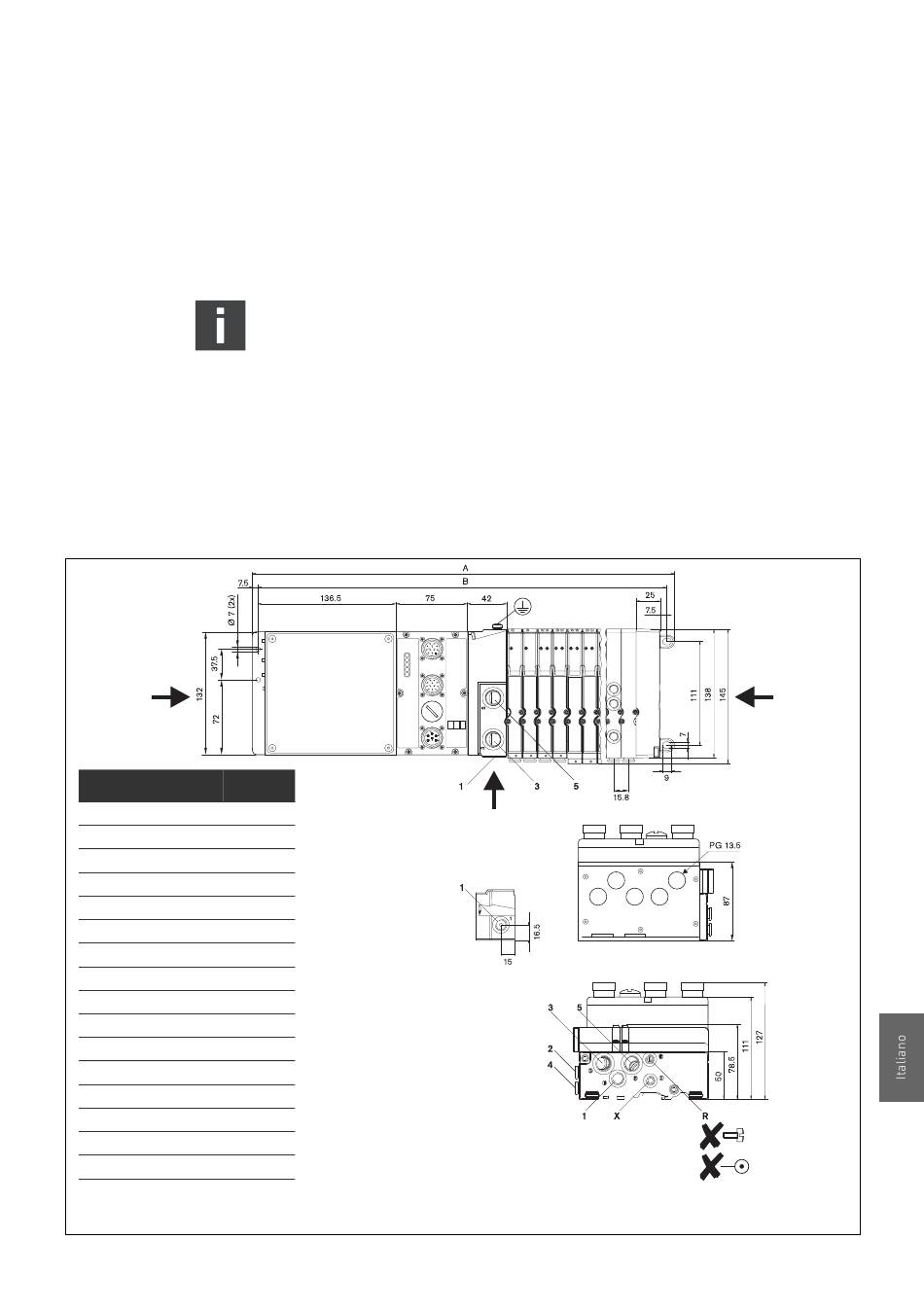

Fig. 3: Disegno quotato HF03 con unità da 32 I/O
AVENTICS | HF03/HF02 | 1987765493–BDL–001–AB
4.1.2 Montaggio HF03 con unità da 32 I/O
Il sistema di valvole può essere montato con quattro viti
(p. es. M6) in qualsiasi posizione.
Durante il montaggio osservare i seguenti punti:
– Fare attenzione alla posizione di montaggio poiché
definisce la temperatura ambiente consentita.
– Assicurare sufficiente spazio per le connessioni elettriche
in modo tale che i raggi di curvatura per i cavi non siano
inferiori a quelli consentiti.
In sistemi con un'unità da 32 I/O il montaggio su guida DIN non
è possibile!
B
302
318
334
349
365
381
397 Vista C
412
428
444
460
476
491
507
523
539
C
Vista A
Vista B
131
Installazione
B
