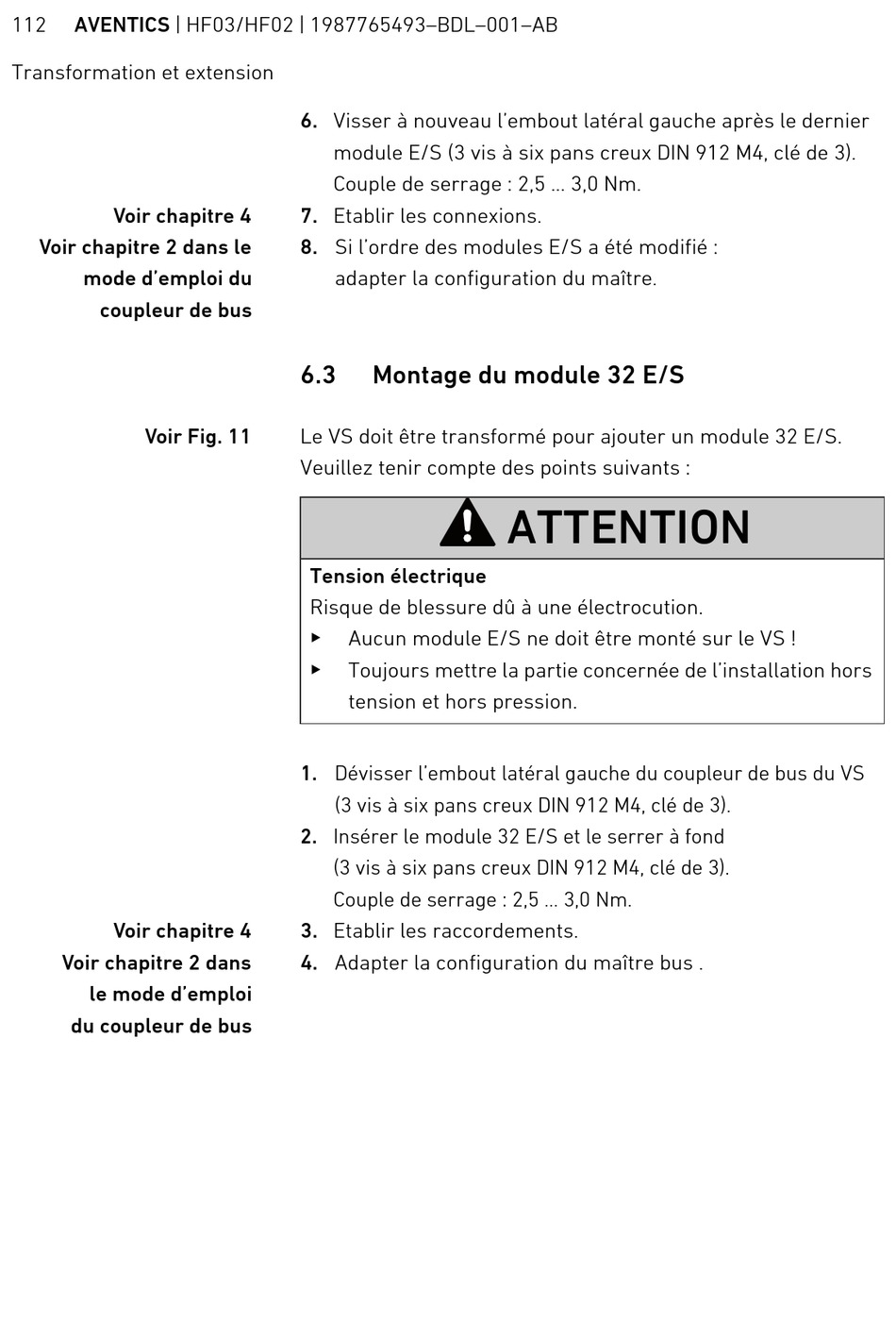

112
AVENTICS | HF03/HF02 | 1987765493–BDL–001–AB
Transformation et extension
Voir chapitre 4
Voir chapitre 2 dans le
mode d'emploi du
coupleur de bus
Voir Fig. 11
Voir chapitre 4
Voir chapitre 2 dans
le mode d'emploi
du coupleur de bus
6. Visser à nouveau l'embout latéral gauche après le dernier
module E/S (3 vis à six pans creux DIN 912 M4, clé de 3).
Couple de serrage : 2,5 ... 3,0 Nm.
7. Etablir les connexions.
8. Si l'ordre des modules E/S a été modifié :
adapter la configuration du maître.
6.3
Montage du module 32 E/S
Le VS doit être transformé pour ajouter un module 32 E/S.
Veuillez tenir compte des points suivants :
Tension électrique
Risque de blessure dû à une électrocution.
O
Aucun module E/S ne doit être monté sur le VS !
O
Toujours mettre la partie concernée de l'installation hors
tension et hors pression.
1. Dévisser l'embout latéral gauche du coupleur de bus du VS
(3 vis à six pans creux DIN 912 M4, clé de 3).
2. Insérer le module 32 E/S et le serrer à fond
(3 vis à six pans creux DIN 912 M4, clé de 3).
Couple de serrage : 2,5 ... 3,0 Nm.
3. Etablir les raccordements.
4. Adapter la configuration du maître bus .
ATTENTION
