Aventics HF03 Betriebsanleitung Seite 25

1 2
~
24 VDC

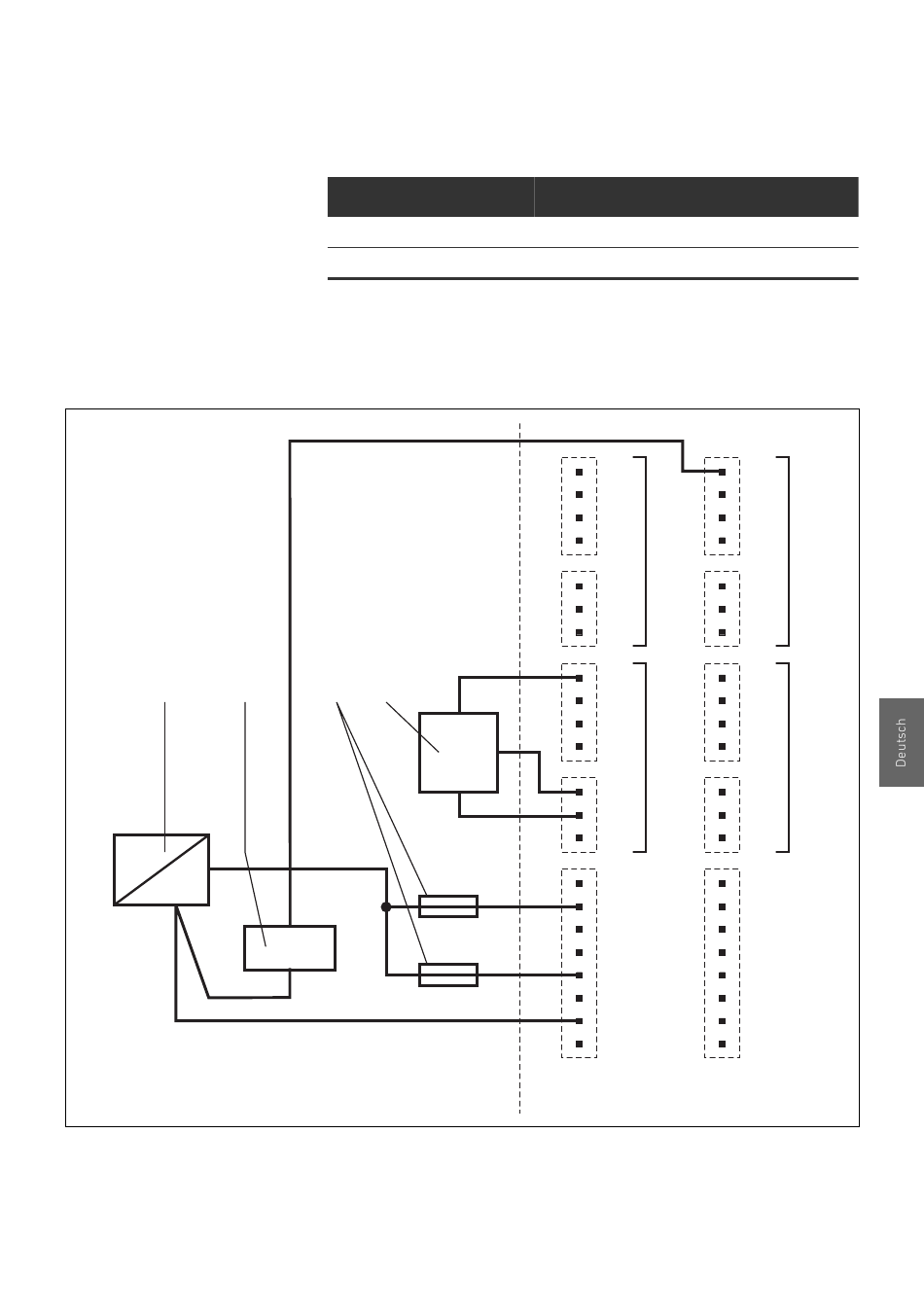

Abb. 7: Darstellung Stecker X1, X2, X10 und Beschaltungsbeispiele
1 Externes Netzteil
2 Last, zu schaltende Einheit (Ausgang)
AVENTICS | HF03/HF02 | 1987765493–BDL–001–AB
Tabelle 10: Belegung Stecker X10
Pin Signal
0 V 0 V
PG PG
Durch die getrennte Lastversorgung der Byte 1 bis 4 (entspricht
P24VO1 bis P24VO4) ist es möglich, z. B. Byte 1 bis 3 über
Notaus und Byte 4 an 24 V DC permanent anzuschließen.
3 4
3 Externe Sicherungen
4 Signalgeber, Sensor (Eingang)
Belegung
Masse für alle Spannungen
Schutzleiter
I/O 0
X1
I/O 4
X2
US
0V
24PVO2
X10
24PVI
0V
25
Installation
I/O 0
X3
I/O 4
X4
US
0V
XUS
