190 AVENTICS | HF03/HF02 | 1987765493–BDL–001–AB

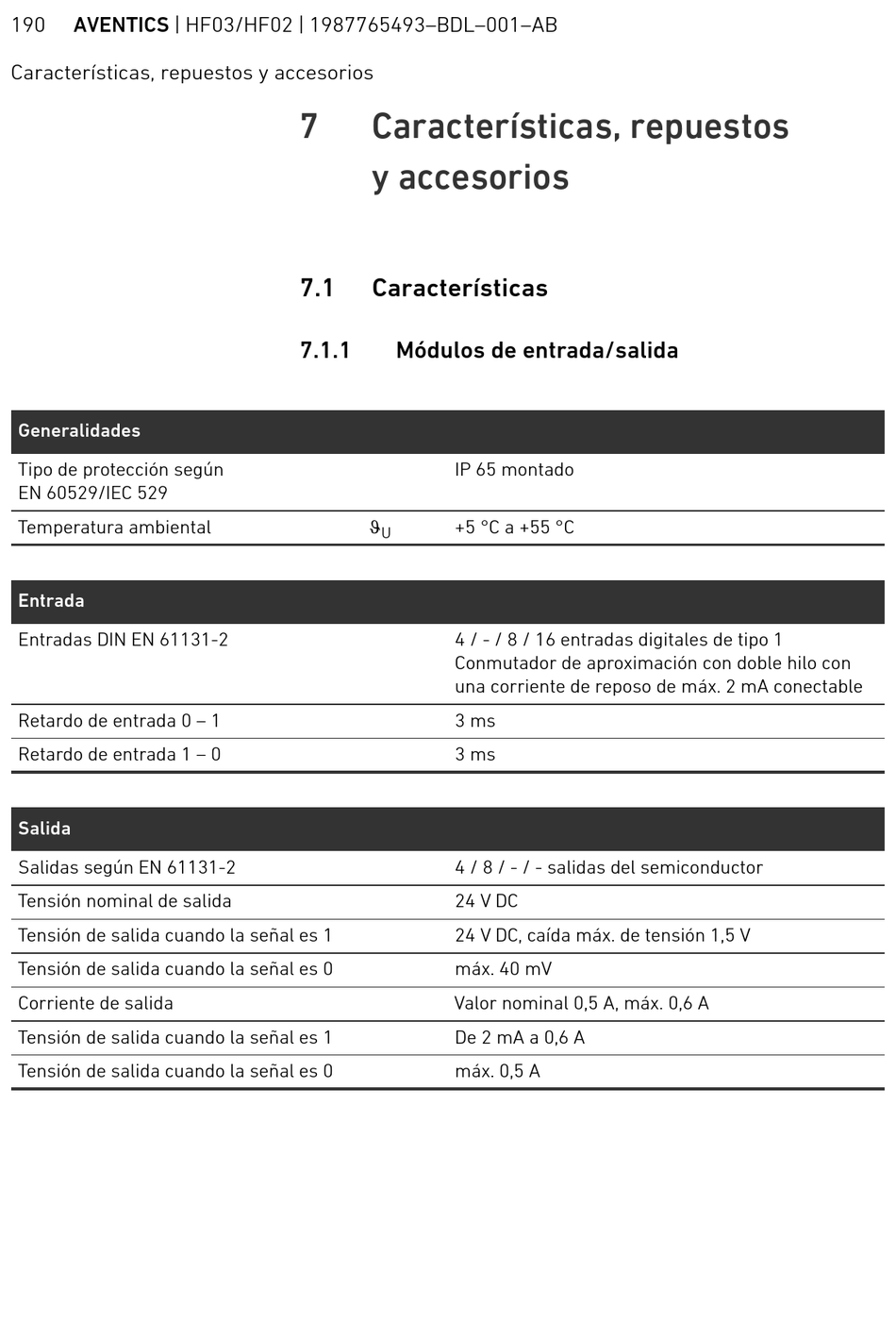

Características, repuestos y accesorios
Generalidades
Tipo de protección según
EN 60529/IEC 529
Temperatura ambiental
Entrada
Entradas DIN EN 61131-2
Retardo de entrada 0 – 1
Retardo de entrada 1 – 0
Salida
Salidas según EN 61131-2
Tensión nominal de salida
Tensión de salida cuando la señal es 1
Tensión de salida cuando la señal es 0
Corriente de salida
Tensión de salida cuando la señal es 1
Tensión de salida cuando la señal es 0
7 Características, repuestos
y accesorios
7.1 Características
7.1.1 Módulos de entrada/salida
IP 65 montado

+5 °C a +55 °C
U
4 / - / 8 / 16 entradas digitales de tipo 1
Conmutador de aproximación con doble hilo con
una corriente de reposo de máx. 2 mA conectable
3 ms
3 ms
4 / 8 / - / - salidas del semiconductor
24 V DC
24 V DC, caída máx. de tensión 1,5 V
máx. 40 mV
Valor nominal 0,5 A, máx. 0,6 A
De 2 mA a 0,6 A
máx. 0,5 A
