Diagnoseanzeige am
Eingangsmodul 16-fach
AVENTICS | HF03/HF02 | 1987765493–BDL–001–AB
5.3

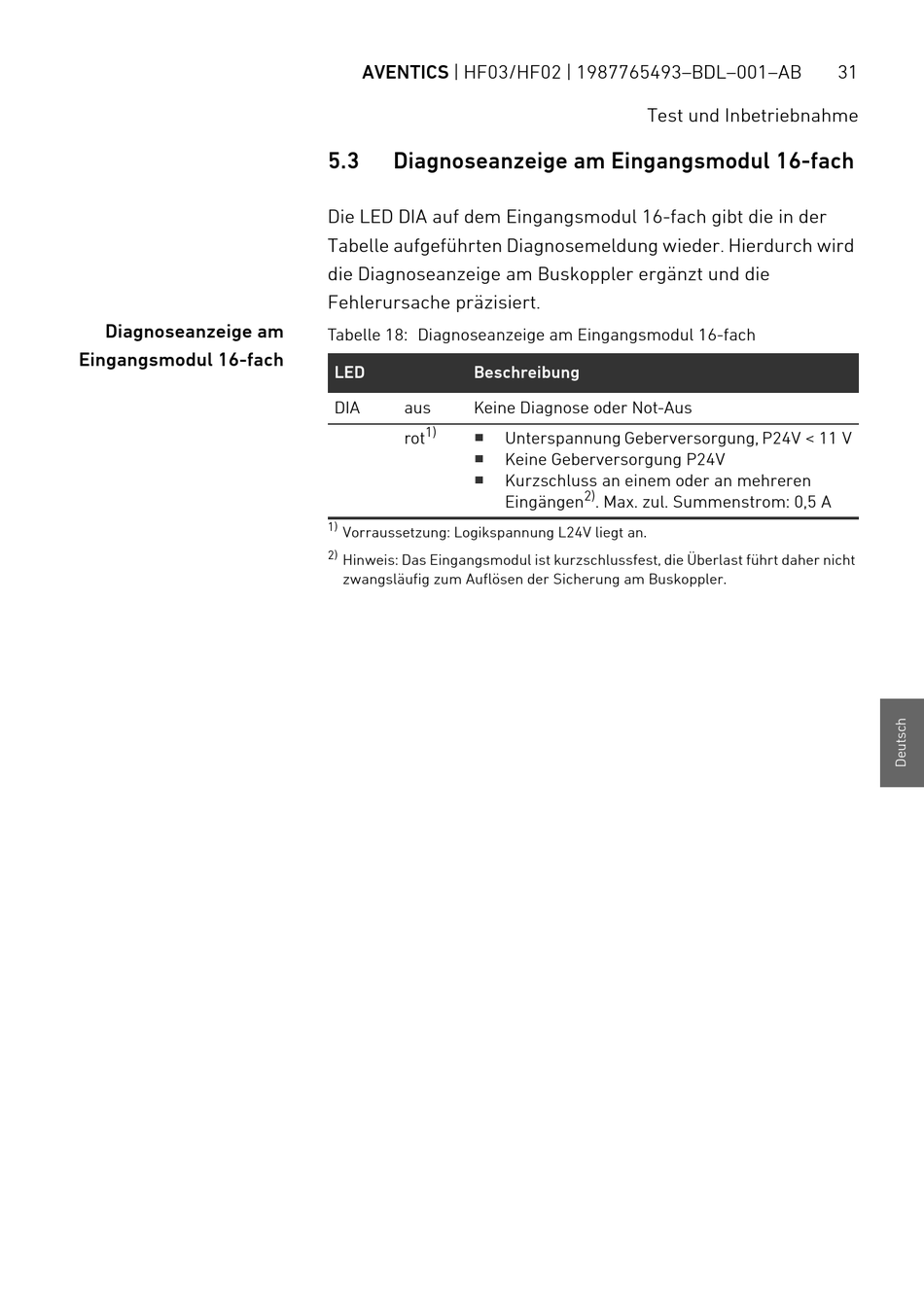

Diagnoseanzeige am Eingangsmodul 16-fach

Die LED DIA auf dem Eingangsmodul 16-fach gibt die in der
Tabelle aufgeführten Diagnosemeldung wieder. Hierdurch wird
die Diagnoseanzeige am Buskoppler ergänzt und die
Fehlerursache präzisiert.
Tabelle 18: Diagnoseanzeige am Eingangsmodul 16-fach
LED Beschreibung
DIA aus Keine Diagnose oder Not-Aus
1) W
rot
W
W
1)
Vorraussetzung: Logikspannung L24V liegt an.
2)
Hinweis: Das Eingangsmodul ist kurzschlussfest, die Überlast führt daher nicht
zwangsläufig zum Auflösen der Sicherung am Buskoppler.
Test und Inbetriebnahme
Unterspannung Geberversorgung, P24V < 11 V
Keine Geberversorgung P24V
Kurzschluss an einem oder an mehreren
2)
Eingängen . Max. zul. Summenstrom: 0,5 A
