Maße
A
n A
1 317
2 333
3 349
4 365
5 381
6 396
7 412
8 428
9 444
10 460
11 475
12 491
13 507
14 523
15 539
16 554
n = Anzahl Ventilplätze

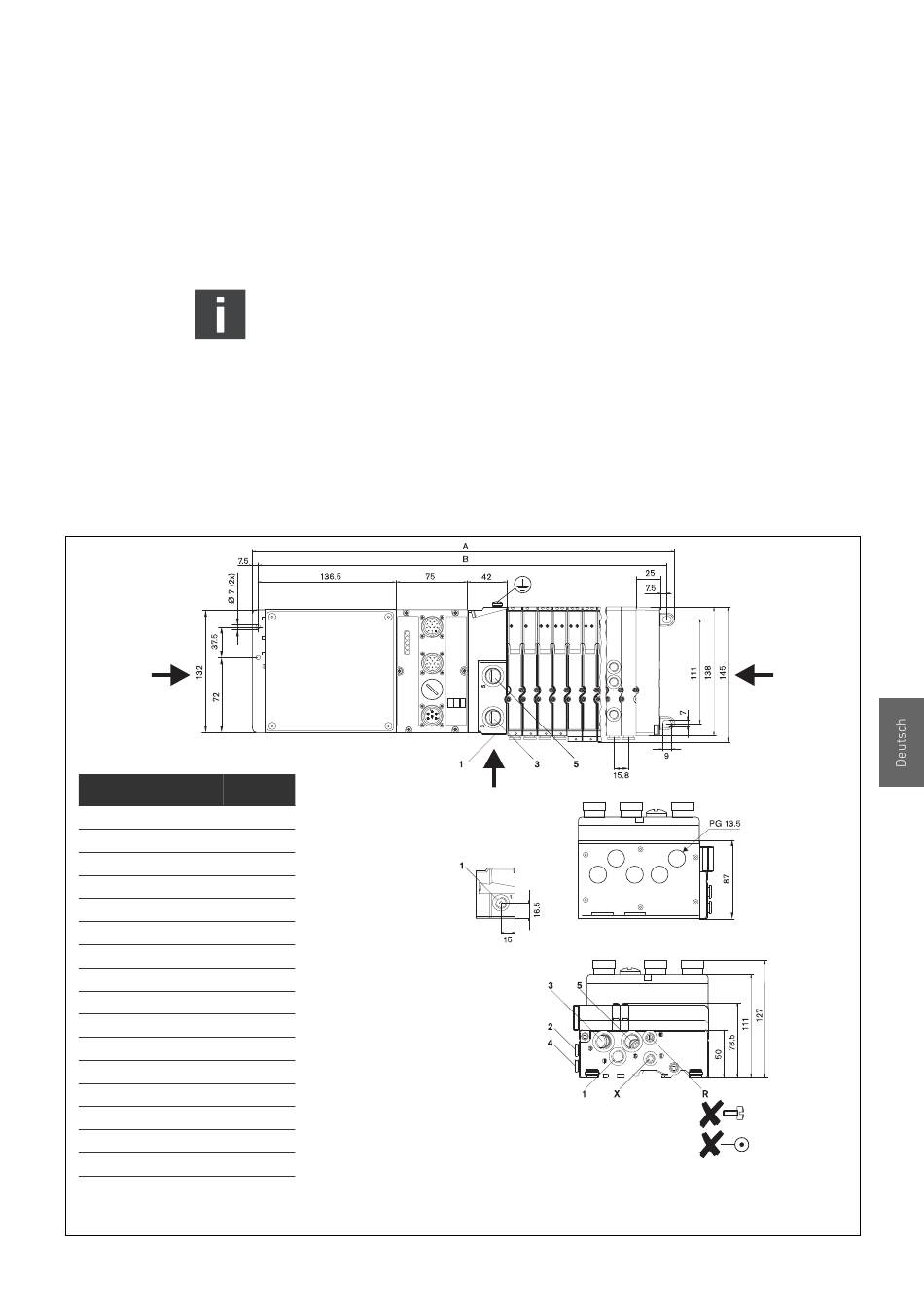

Abb. 3: Maßzeichnung HF03 mit 32 E/A-Box
AVENTICS | HF03/HF02 | 1987765493–BDL–001–AB
4.1.2

Montage HF03 mit 32 E/A-Box

Das Ventilsystem kann mit vier Schrauben (z. B. M6) in jeder
beliebigen Lage montiert werden.
Bitte beachten Sie bei der Montage folgende Punkte:
– Achten Sie auf die Einbaulage, sie bestimmt die zulässige
Umgebungstemperatur.
– Sorgen Sie für genügend Freiraum für die elektrischen
Anschlüsse, so dass die zulässigen Biegeradien für die
Kabel nicht unterschritten werden.
Bei Systemen mit 32 E/A-Box ist eine Montage auf der
DIN-Schiene nicht möglich!
B
302
318
334
349
365
381 Ansicht C
397
412
428
444
460
476
491
507
523
539
C
Ansicht A
Ansicht B
17
Installation
B
