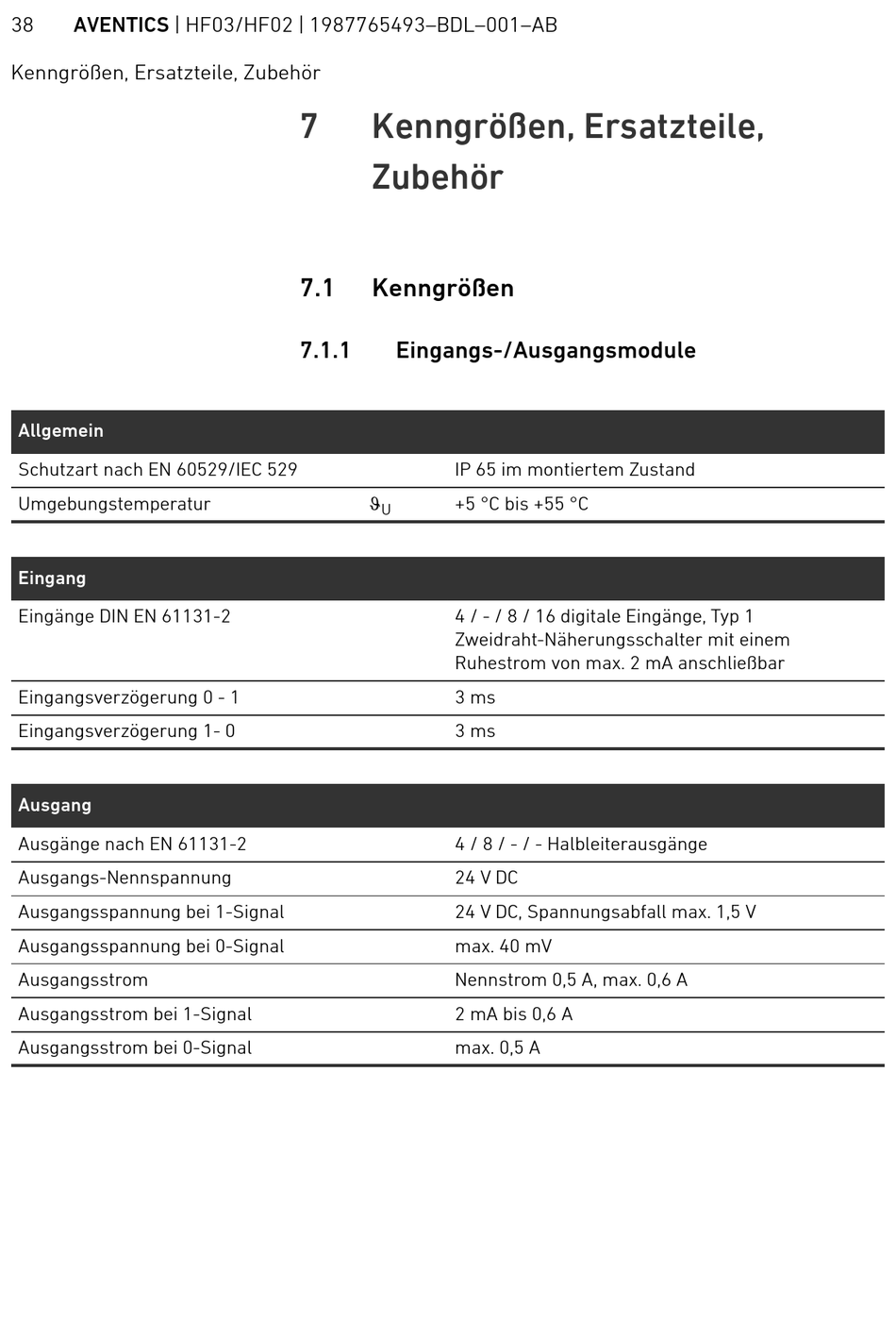

38 AVENTICS | HF03/HF02 | 1987765493–BDL–001–AB
Kenngrößen, Ersatzteile, Zubehör
Allgemein
Schutzart nach EN 60529/IEC 529
Umgebungstemperatur
Eingang
Eingänge DIN EN 61131-2
Eingangsverzögerung 0 - 1
Eingangsverzögerung 1- 0
Ausgang
Ausgänge nach EN 61131-2
Ausgangs-Nennspannung
Ausgangsspannung bei 1-Signal
Ausgangsspannung bei 0-Signal
Ausgangsstrom
Ausgangsstrom bei 1-Signal
Ausgangsstrom bei 0-Signal
7 Kenngrößen, Ersatzteile,
Zubehör
7.1 Kenngrößen
7.1.1

Eingangs-/Ausgangsmodule

IP 65 im montiertem Zustand

+5 °C bis +55 °C
U
4 / - / 8 / 16 digitale Eingänge, Typ 1
Zweidraht-Näherungsschalter mit einem
Ruhestrom von max. 2 mA anschließbar
3 ms
3 ms
4 / 8 / - / - Halbleiterausgänge
24 V DC
24 V DC, Spannungsabfall max. 1,5 V
max. 40 mV
Nennstrom 0,5 A, max. 0,6 A
2 mA bis 0,6 A
max. 0,5 A
