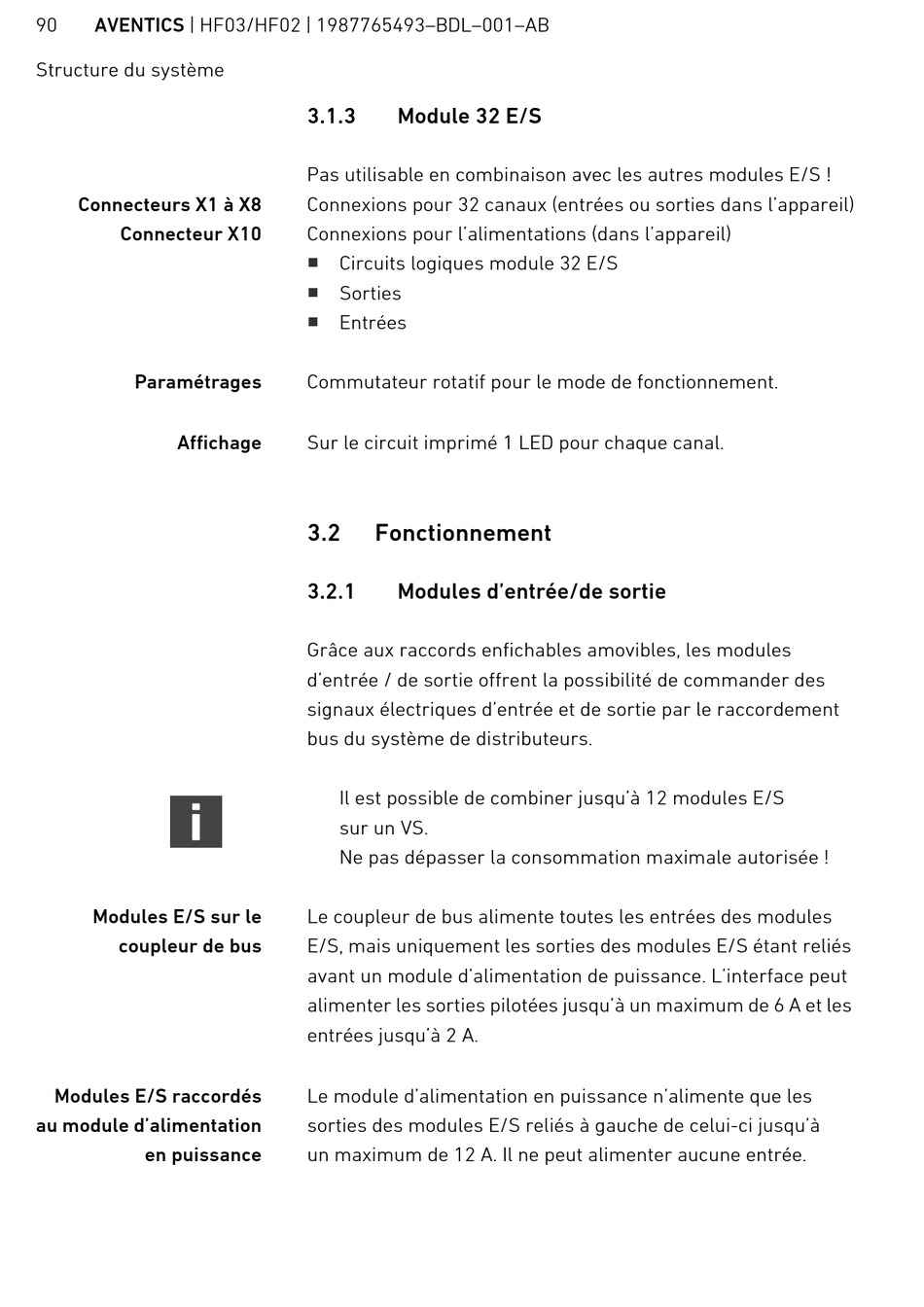

90 AVENTICS | HF03/HF02 | 1987765493–BDL–001–AB
Structure du système
Connecteurs X1 à X8
Connecteur X10
Paramétrages
Affichage
Modules E/S sur le
coupleur de bus
Modules E/S raccordés
au module d'alimentation
en puissance
3.1.3

Module 32 E/S

Pas utilisable en combinaison avec les autres modules E/S !
Connexions pour 32 canaux (entrées ou sorties dans l'appareil)
Connexions pour l'alimentations (dans l'appareil)
W
Circuits logiques module 32 E/S
W
Sorties
W
Entrées
Commutateur rotatif pour le mode de fonctionnement.
Sur le circuit imprimé 1 LED pour chaque canal.
3.2

Fonctionnement

3.2.1 Modules d'entrée/de sortie
Grâce aux raccords enfichables amovibles, les modules
d'entrée / de sortie offrent la possibilité de commander des
signaux électriques d'entrée et de sortie par le raccordement
bus du système de distributeurs.
Il est possible de combiner jusqu'à 12 modules E/S
sur un VS.
Ne pas dépasser la consommation maximale autorisée !
Le coupleur de bus alimente toutes les entrées des modules
E/S, mais uniquement les sorties des modules E/S étant reliés
avant un module d'alimentation de puissance. L'interface peut
alimenter les sorties pilotées jusqu'à un maximum de 6 A et les
entrées jusqu'à 2 A.
Le module d'alimentation en puissance n'alimente que les
sorties des modules E/S reliés à gauche de celui-ci jusqu'à
un maximum de 12 A. Il ne peut alimenter aucune entrée.
