132 AVENTICS | HF03/HF02 | 1987765493–BDL–001–AB
Installazione
Dimensioni
n A
1 178,5
2 198,5
3 218,5
4 238,5
5 258,5
6 278,5
7 298,5
8 318,5
9 338,5
10 358,5
11 378,5
12 398,5
13 418,5
14 438,5
15 458,5
16 478,5
n = Numero dei posti valvola

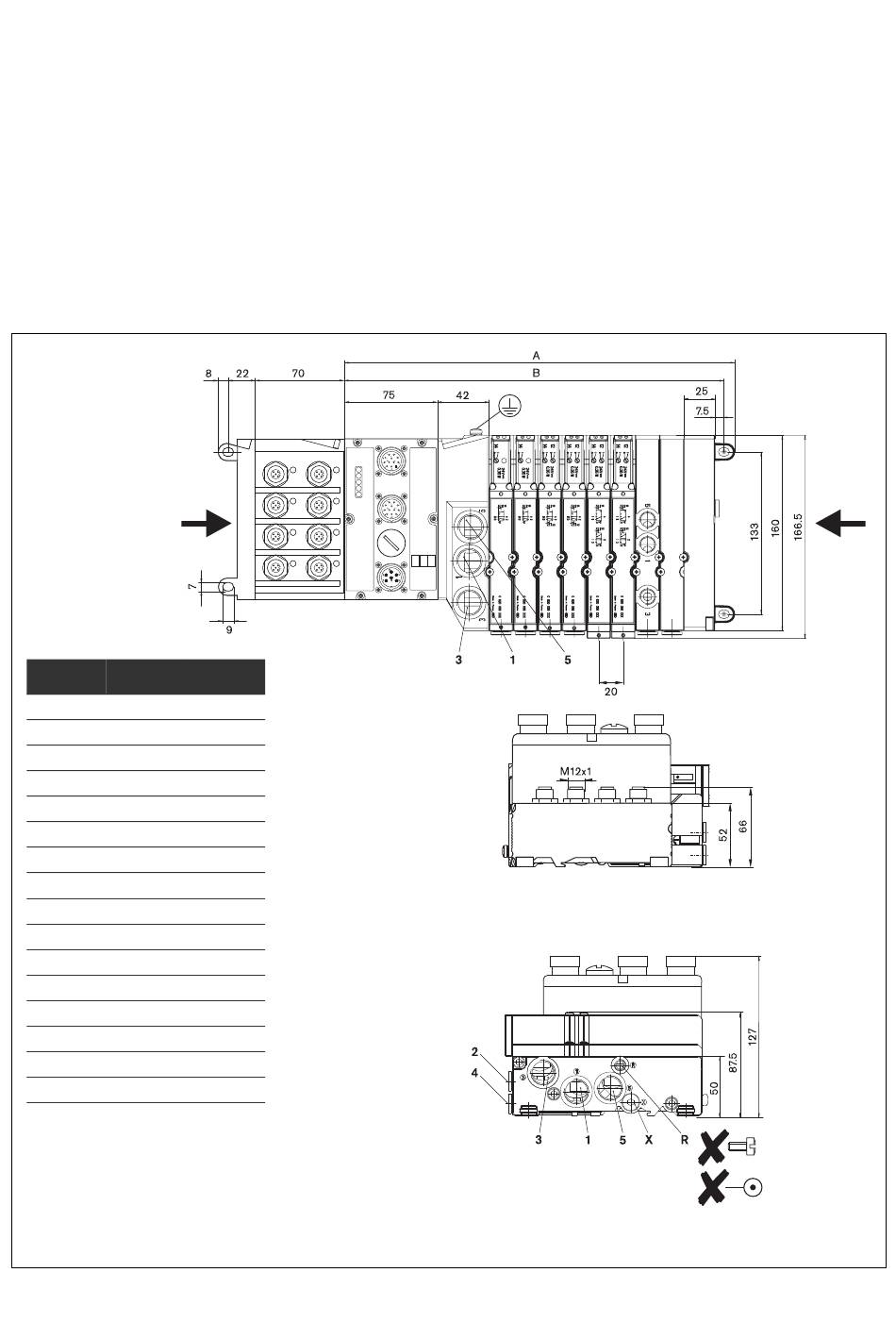

Fig. 4: Disegno quotato HF02 con moduli I/O
4.2
4.2.1
Il sistema di valvole può essere montato con quattro viti
(p. es. M6) in qualsiasi posizione o su una guida DIN EN 60715,
35 × 15.
A
B
169,5
189,5
209,5
229,5
249,5
269,5
289,5
309,5
329,5
349,5
369,5
389,5
409,5
429,5
449,5
469,5

Montaggio HF02

Montaggio HF02 con moduli I/O

Vista A
Vista B
B
