AVENTICS | HF03/HF02 | 1987765493–BDL–001–AB
1

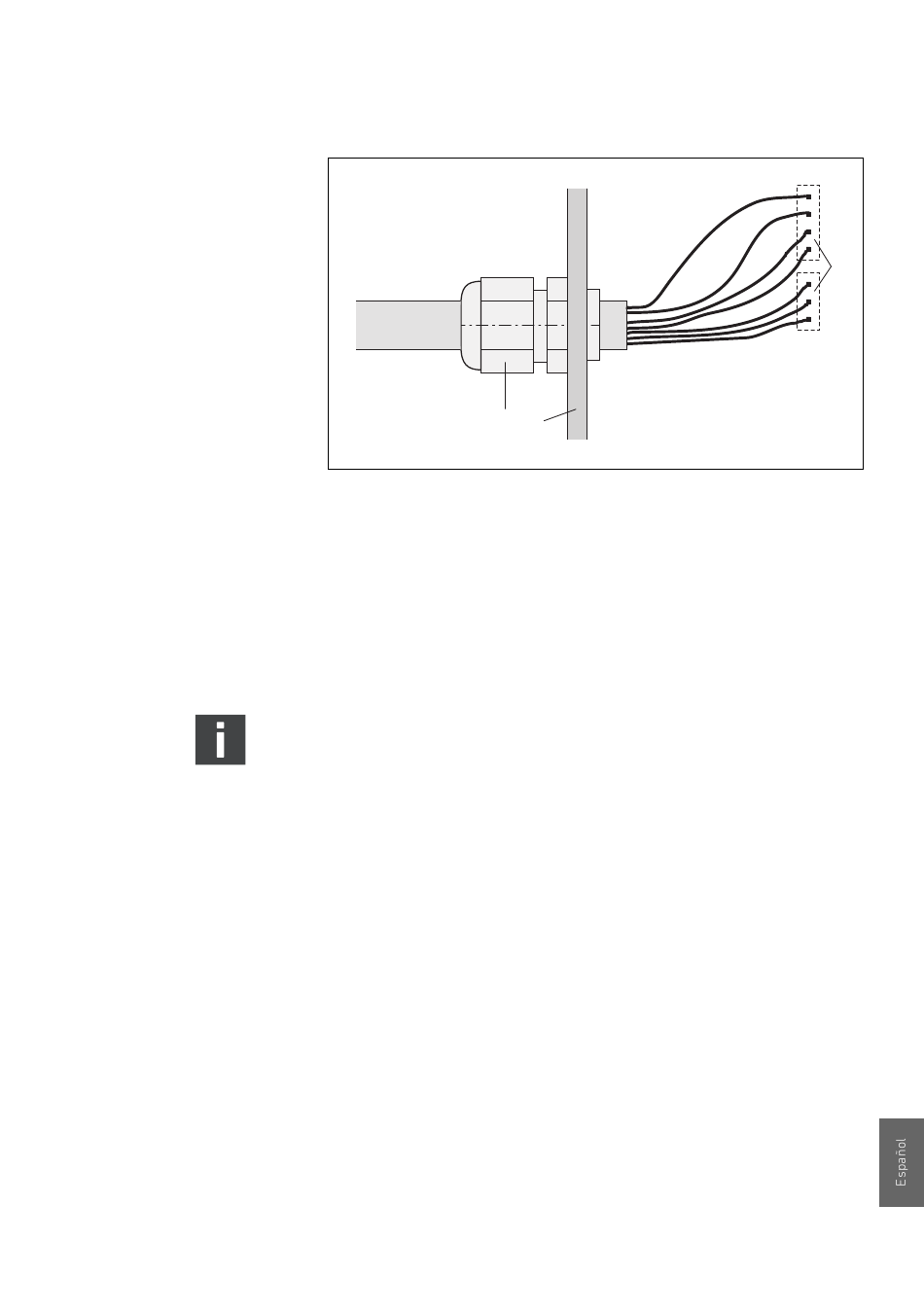

Fig. 8: Cable introducido a través de la unión roscada PG
1 Unión roscada PG 13,5
2 Panel lateral de la caja de 32 E/S
4.5 Conexión eléctrica
Antes de poner el sistema en funcionamiento, el master
de bus debe configurarse de modo que controle las
válvulas y los módulos de entrada/salida correctamente.
Conectar tanto el cable de alimentación como el cable del bus
de campo al acoplador de bus (véase las instrucciones
de servicio del acoplador de bus correspondiente).
Sistemas con módulos de entrada/salida:
1. Conectar sensores y actuadores a los módulos de entrada/
salida.
2. Si hay un módulo Power instalado: conectar el cable
de alimentación al POWER X10 del módulo Power.
Opción con caja de 32 E/S:
1. Conectar sensores y actuadores a la caja de 32 E/S.
2. Conectar el cable de alimentación al X10 y, asimismo,
al XUS, X0V y XPE de la caja de 32 E/S.
2
3 Enchufe, p. ej., X1
181
Instalación
3
