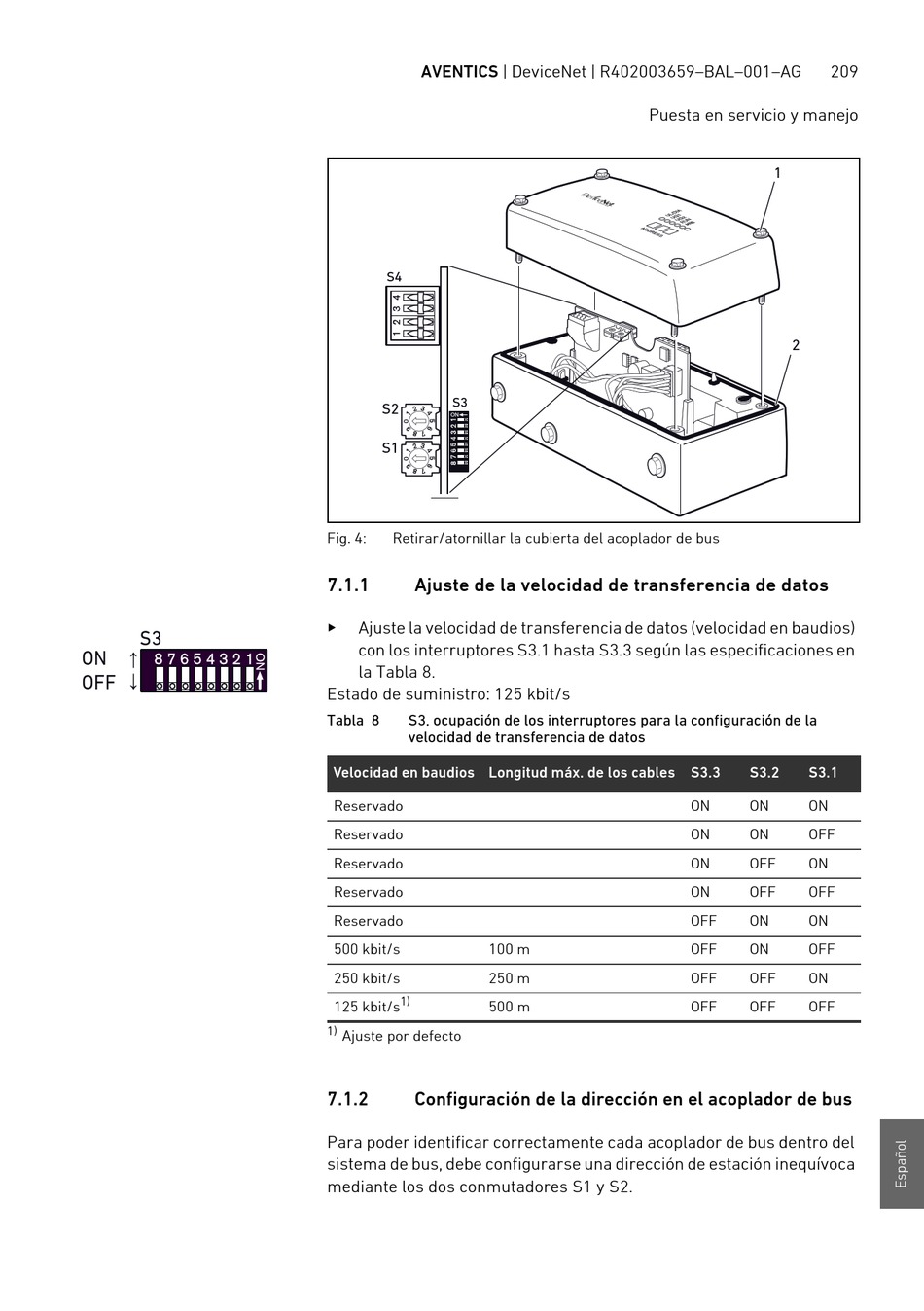

Fig. 4: Retirar/atornillar la cubierta del acoplador de bus
7.1.1

Ajuste de la velocidad de transferencia de datos

O
Ajuste la velocidad de transferencia de datos (velocidad en baudios)
con los interruptores S3.1 hasta S3.3 según las especificaciones en
la Tabla 8.
Estado de suministro: 125 kbit/s
Tabla 8 S3, ocupación de los interruptores para la configuración de la
velocidad de transferencia de datos
Velocidad en baudios Longitud máx. de los cables S3.3
Reservado
Reservado
Reservado
Reservado
Reservado
500 kbit/s 100 m
250 kbit/s 250 m
1)
125 kbit/s 500 m
1)
Ajuste por defecto
7.1.2 Configuración de la dirección en el acoplador de bus
Para poder identificar correctamente cada acoplador de bus dentro del
sistema de bus, debe configurarse una dirección de estación inequívoca
mediante los dos conmutadores S1 y S2.
Puesta en servicio y manejo
1
2
S3.2 S3.1
ON ON ON
ON ON OFF
ON OFF ON
ON OFF OFF
OFF ON ON
OFF ON OFF
OFF OFF ON
OFF OFF OFF
