Affichage diagnostic sur
le module d'entrée 16x
AVENTICS | HF03/HF02 | 1987765493–BDL–001–AB

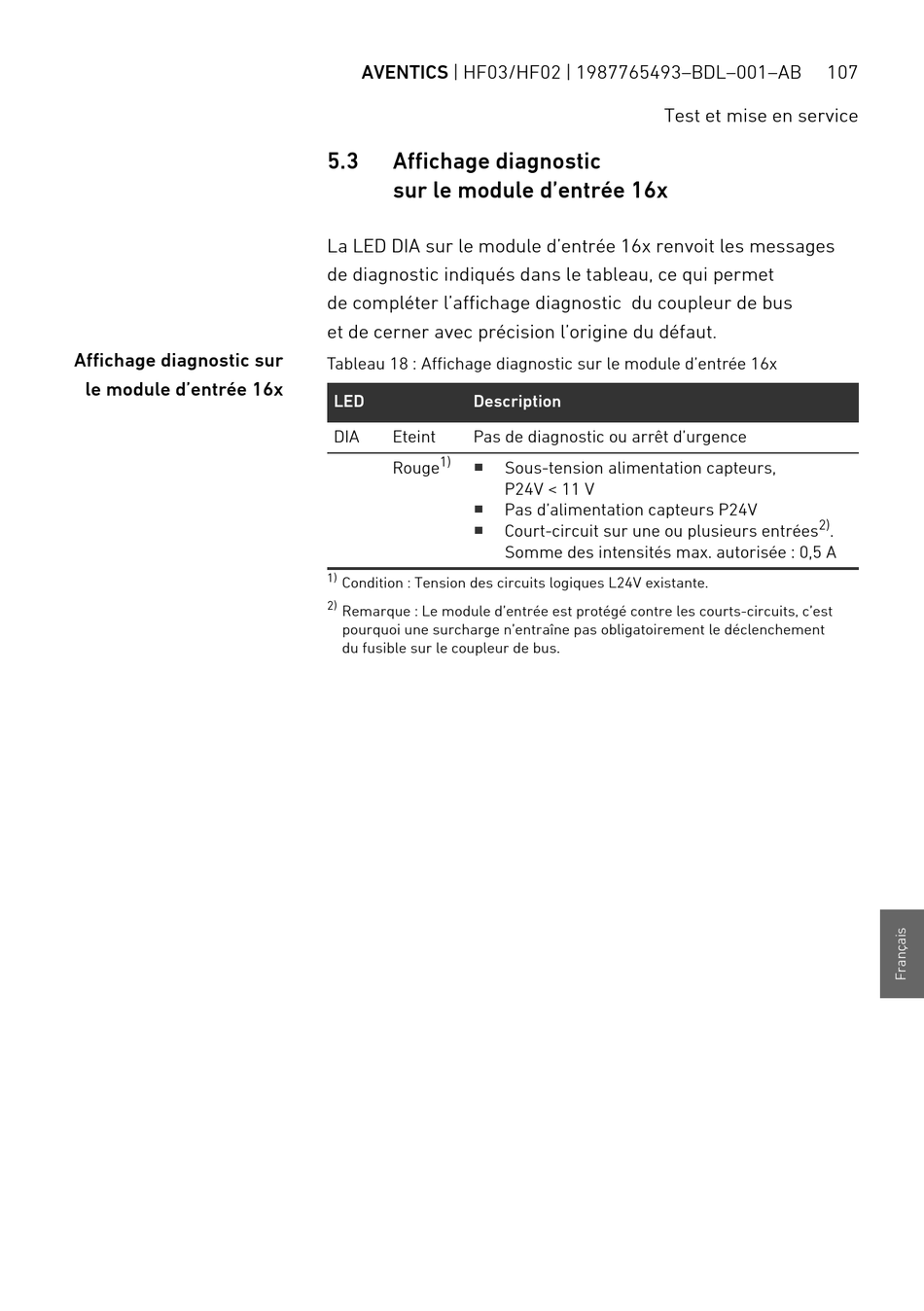

5.3 Affichage diagnostic
sur le module d'entrée 16x
La LED DIA sur le module d'entrée 16x renvoit les messages
de diagnostic indiqués dans le tableau, ce qui permet
de compléter l'affichage diagnostic du coupleur de bus
et de cerner avec précision l'origine du défaut.
Tableau 18 : Affichage diagnostic sur le module d'entrée 16x
LED Description
DIA Eteint Pas de diagnostic ou arrêt d'urgence
1) W
Rouge
W
W
1)
Condition : Tension des circuits logiques L24V existante.
2)
Remarque : Le module d'entrée est protégé contre les courts-circuits, c'est
pourquoi une surcharge n'entraîne pas obligatoirement le déclenchement
du fusible sur le coupleur de bus.
Test et mise en service
Sous-tension alimentation capteurs,
P24V < 11 V
Pas d'alimentation capteurs P24V
Court-circuit sur une ou plusieurs entrées
Somme des intensités max. autorisée : 0,5 A
107
2)
.
