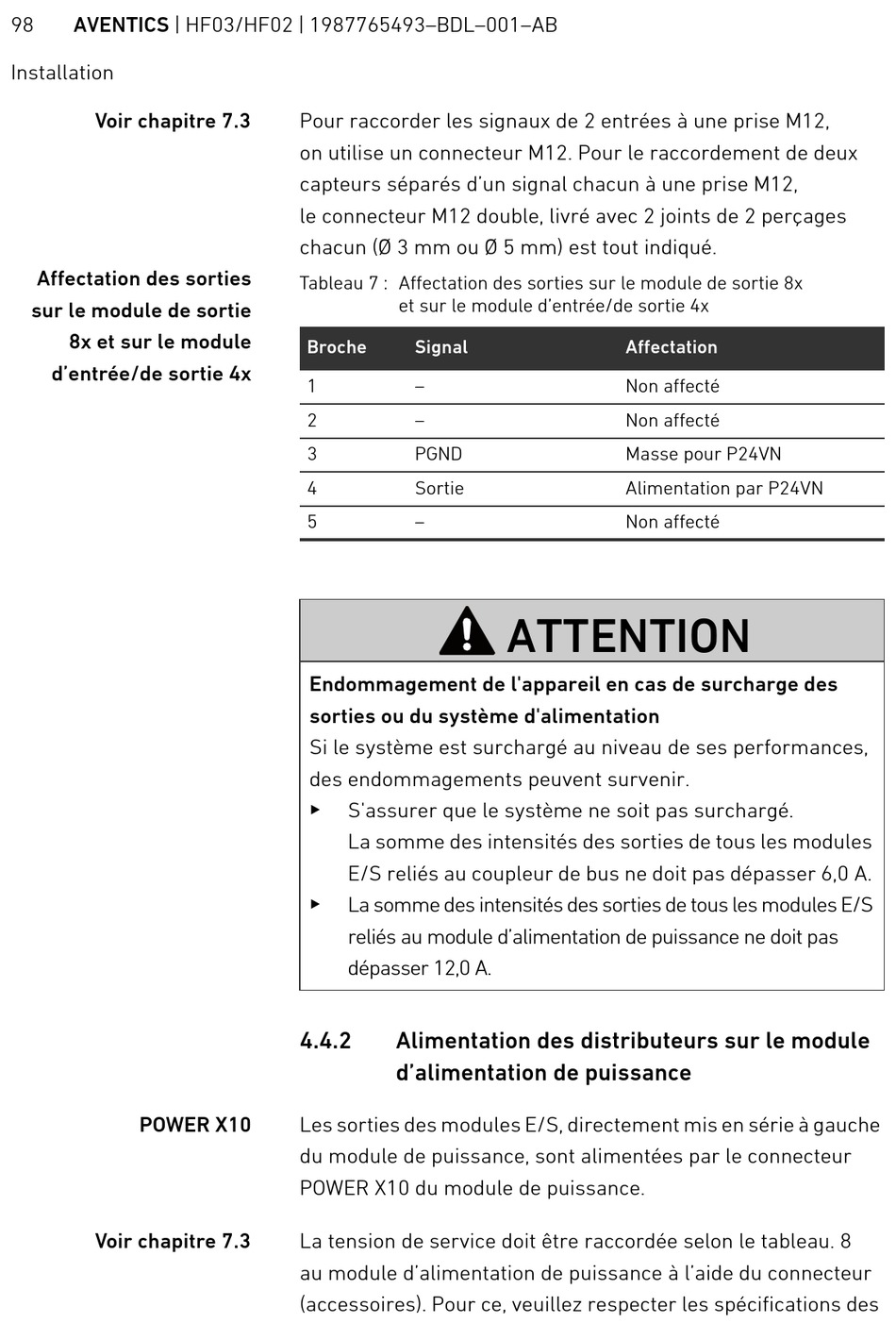

98 AVENTICS | HF03/HF02 | 1987765493–BDL–001–AB
Installation
Voir chapitre 7.3
Affectation des sorties
sur le module de sortie
8x et sur le module
d'entrée/de sortie 4x
POWER X10
Voir chapitre 7.3
Pour raccorder les signaux de 2 entrées à une prise M12,
on utilise un connecteur M12. Pour le raccordement de deux
capteurs séparés d'un signal chacun à une prise M12,
le connecteur M12 double, livré avec 2 joints de 2 perçages
chacun (Ø 3 mm ou Ø 5 mm) est tout indiqué.
Tableau 7 : Affectation des sorties sur le module de sortie 8x
et sur le module d'entrée/de sortie 4x
Broche Signal
1 –
2 –
3 PGND
4 Sortie
5 –
Endommagement de l'appareil en cas de surcharge des
sorties ou du système d'alimentation
Si le système est surchargé au niveau de ses performances,
des endommagements peuvent survenir.
O
S'assurer que le système ne soit pas surchargé.
La somme des intensités des sorties de tous les modules
E/S reliés au coupleur de bus ne doit pas dépasser 6,0 A.
O
La somme des intensités des sorties de tous les modules E/S
reliés au module d'alimentation de puissance ne doit pas
dépasser 12,0 A.
4.4.2 Alimentation des distributeurs sur le module
d'alimentation de puissance
Les sorties des modules E/S, directement mis en série à gauche
du module de puissance, sont alimentées par le connecteur
POWER X10 du module de puissance.
La tension de service doit être raccordée selon le tableau. 8
au module d'alimentation de puissance à l'aide du connecteur
(accessoires). Pour ce, veuillez respecter les spécifications des
Affectation
Non affecté
Non affecté
Masse pour P24VN
Alimentation par P24VN
Non affecté
ATTENTION
