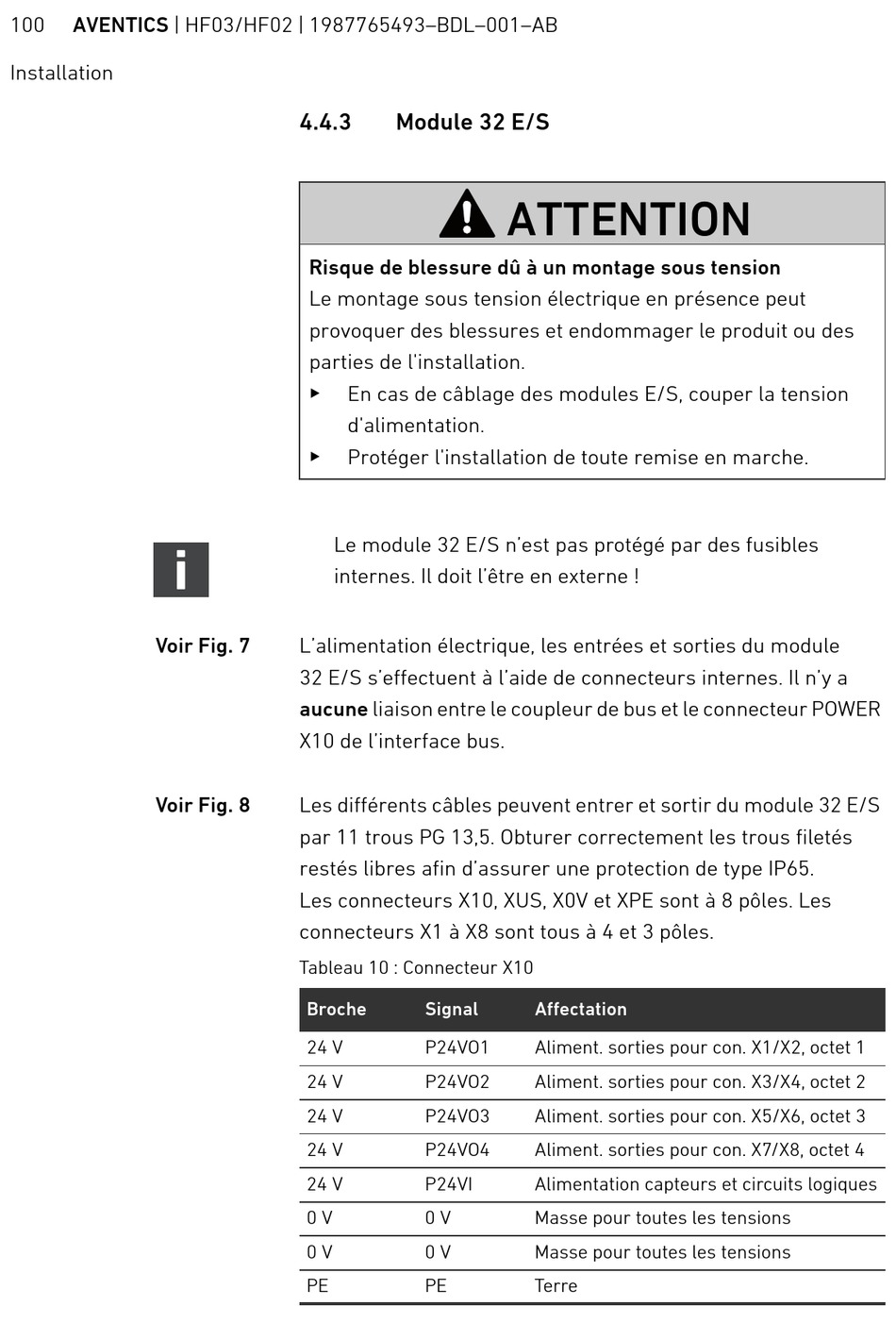

100 AVENTICS | HF03/HF02 | 1987765493–BDL–001–AB
Installation
Voir Fig. 7
Voir Fig. 8
4.4.3

Module 32 E/S

Risque de blessure dû à un montage sous tension
Le montage sous tension électrique en présence peut
provoquer des blessures et endommager le produit ou des
parties de l'installation.
O
En cas de câblage des modules E/S, couper la tension
d'alimentation.
O
Protéger l'installation de toute remise en marche.
Le module 32 E/S n'est pas protégé par des fusibles
internes. Il doit l'être en externe !
L'alimentation électrique, les entrées et sorties du module
32 E/S s'effectuent à l'aide de connecteurs internes. Il n'y a
aucune liaison entre le coupleur de bus et le connecteur POWER
X10 de l'interface bus.
Les différents câbles peuvent entrer et sortir du module 32 E/S
par 11 trous PG 13,5. Obturer correctement les trous filetés
restés libres afin d'assurer une protection de type IP65.
Les connecteurs X10, XUS, X0V et XPE sont à 8 pôles. Les
connecteurs X1 à X8 sont tous à 4 et 3 pôles.
Tableau 10 : Connecteur X10
Broche Signal
24 V P24VO1
24 V P24VO2
24 V P24VO3
24 V P24VO4
24 V P24VI
0 V 0 V
0 V 0 V
PE PE
ATTENTION
Affectation
Aliment. sorties pour con. X1/X2, octet 1
Aliment. sorties pour con. X3/X4, octet 2
Aliment. sorties pour con. X5/X6, octet 3
Aliment. sorties pour con. X7/X8, octet 4
Alimentation capteurs et circuits logiques
Masse pour toutes les tensions
Masse pour toutes les tensions
Terre
