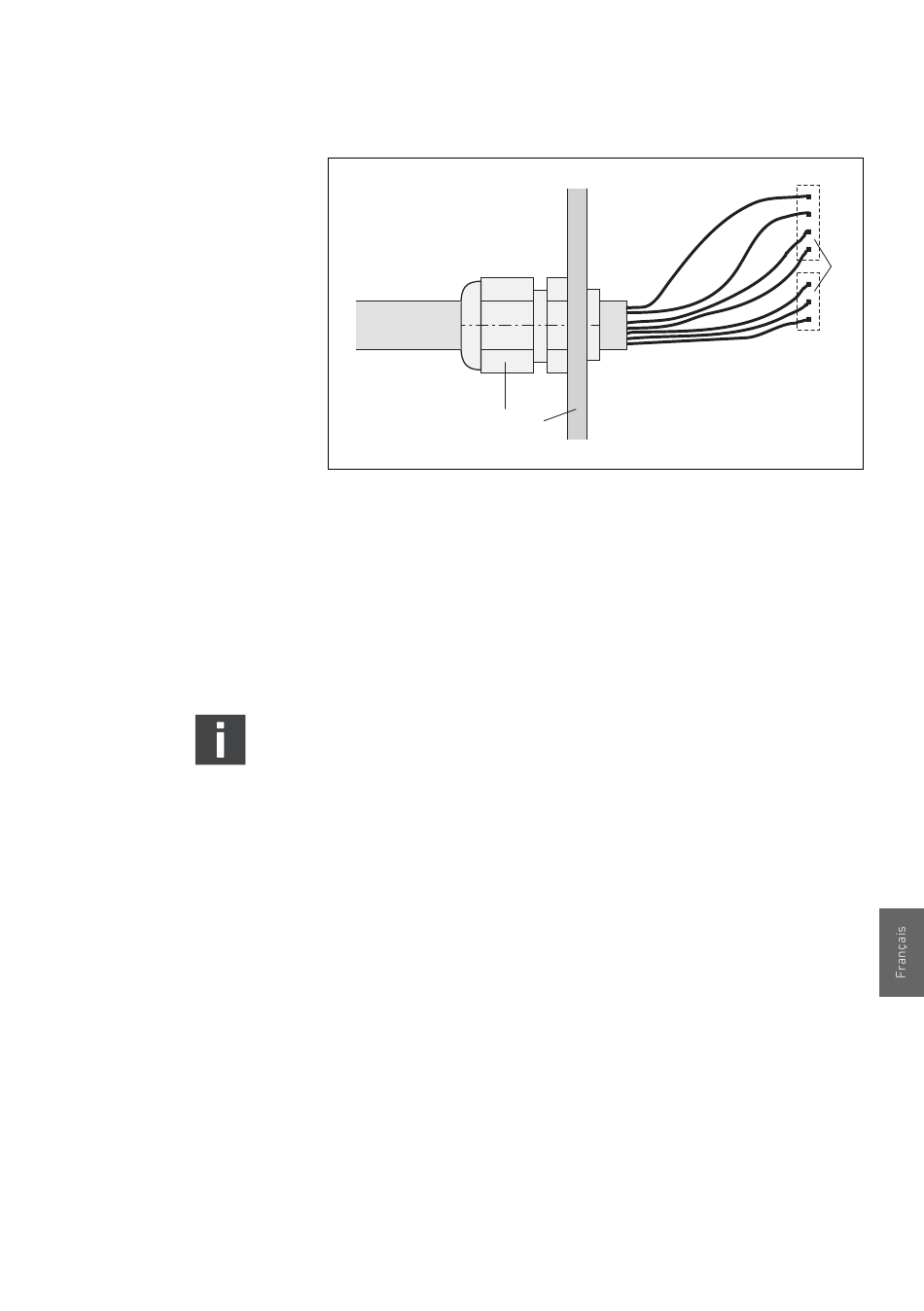

Fig. 8 : Passage du câble à travers le presse-étoupe
1 Presse-étoupe PG 13,5
2 Module 32 E/S
4.5 Raccordement électrique
Avant de mettre le système sous tension, configurer
le maître bus de manière à ce que les distributeurs
et les modules E/S soient commandés correctement.
Raccorder le câble d'alimentation ainsi que le câble bus
de terrain au coupleur de bus (cf. mode d'emploi du coupleur
de bus concerné).
Systèmes avec modules E/S :
1. Connecter les capteurs et acteurs aux modules E/S.
2. S'il y a un module d'alimentation de puissance : brancher
le câble d'alimentation au POWER X10 du module
d'alimentation de puissance.
Alternative avec module 32 E/S :
1. Connecter les entrées et les sorties au module 32 E/S.
2. Raccorder le câble d'alimentation à X10 et, le cas échéant,
aux connecteurs XUS, X0V et XPG du module 32 E/S.
2
3 Connecteur p. ex. X1
