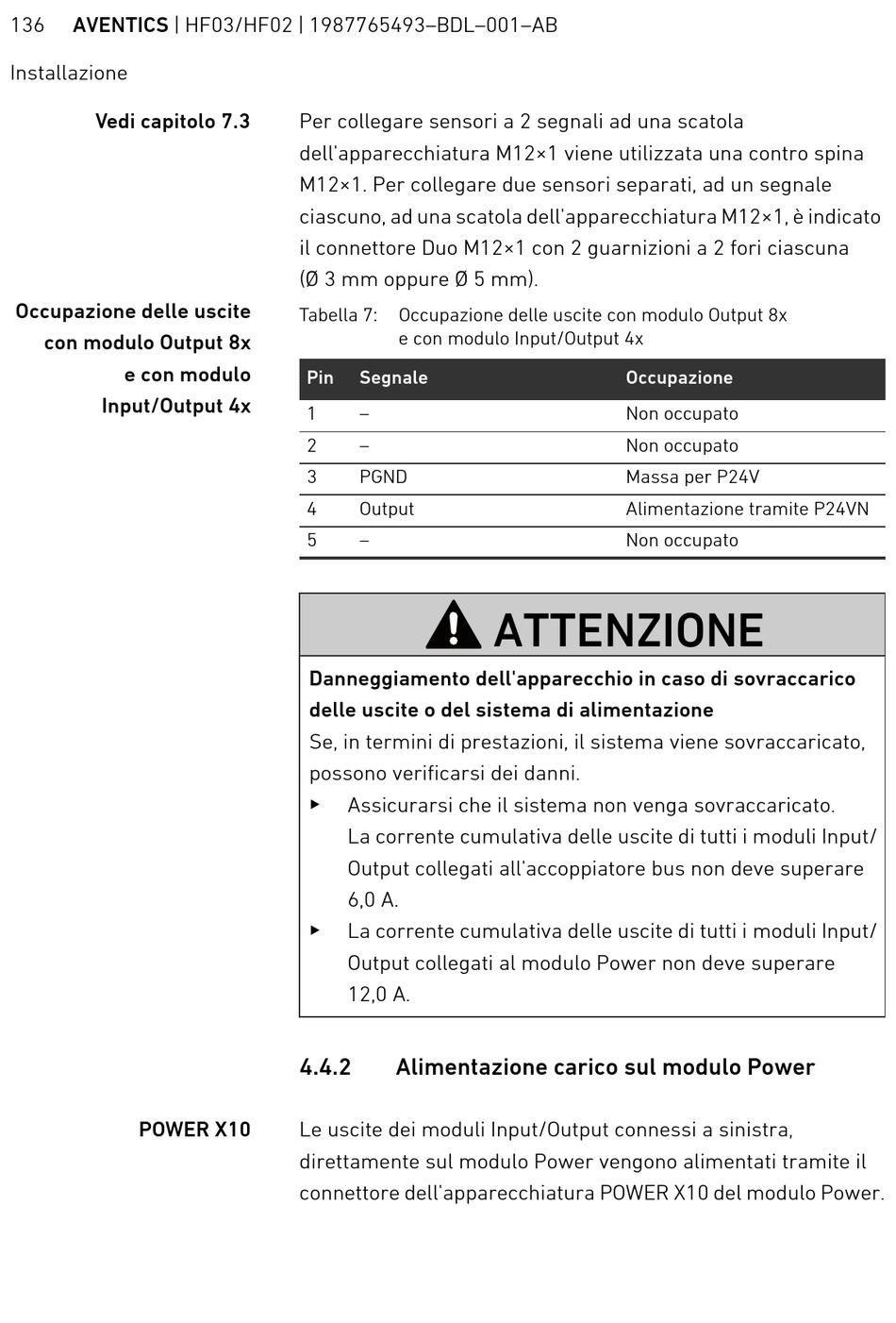

136 AVENTICS | HF03/HF02 | 1987765493–BDL–001–AB
Installazione
Vedi capitolo 7.3
Occupazione delle uscite
con modulo Output 8x
e con modulo
Input/Output 4x
POWER X10
Per collegare sensori a 2 segnali ad una scatola
dell'apparecchiatura M12×1 viene utilizzata una contro spina
M12×1. Per collegare due sensori separati, ad un segnale
ciascuno, ad una scatola dell'apparecchiatura M12×1, è indicato
il connettore Duo M12×1 con 2 guarnizioni a 2 fori ciascuna
(Ø 3 mm oppure Ø 5 mm).
Tabella 7: Occupazione delle uscite con modulo Output 8x
e con modulo Input/Output 4x
Pin Segnale
1 –
2 –
3 PGND
4 Output
5 –
Danneggiamento dell'apparecchio in caso di sovraccarico
delle uscite o del sistema di alimentazione
Se, in termini di prestazioni, il sistema viene sovraccaricato,
possono verificarsi dei danni.
O
Assicurarsi che il sistema non venga sovraccaricato.
La corrente cumulativa delle uscite di tutti i moduli Input/
Output collegati all'accoppiatore bus non deve superare
6,0 A.
O
La corrente cumulativa delle uscite di tutti i moduli Input/
Output collegati al modulo Power non deve superare
12,0 A.
4.4.2

Alimentazione carico sul modulo Power

Le uscite dei moduli Input/Output connessi a sinistra,
direttamente sul modulo Power vengono alimentati tramite il
connettore dell'apparecchiatura POWER X10 del modulo Power.
Occupazione
Non occupato
Non occupato
Massa per P24V
Alimentazione tramite P24VN
Non occupato
ATTENZIONE
