Indicazione di diagnosi
sul modulo Input 16x
AVENTICS | HF03/HF02 | 1987765493–BDL–001–AB
5.3

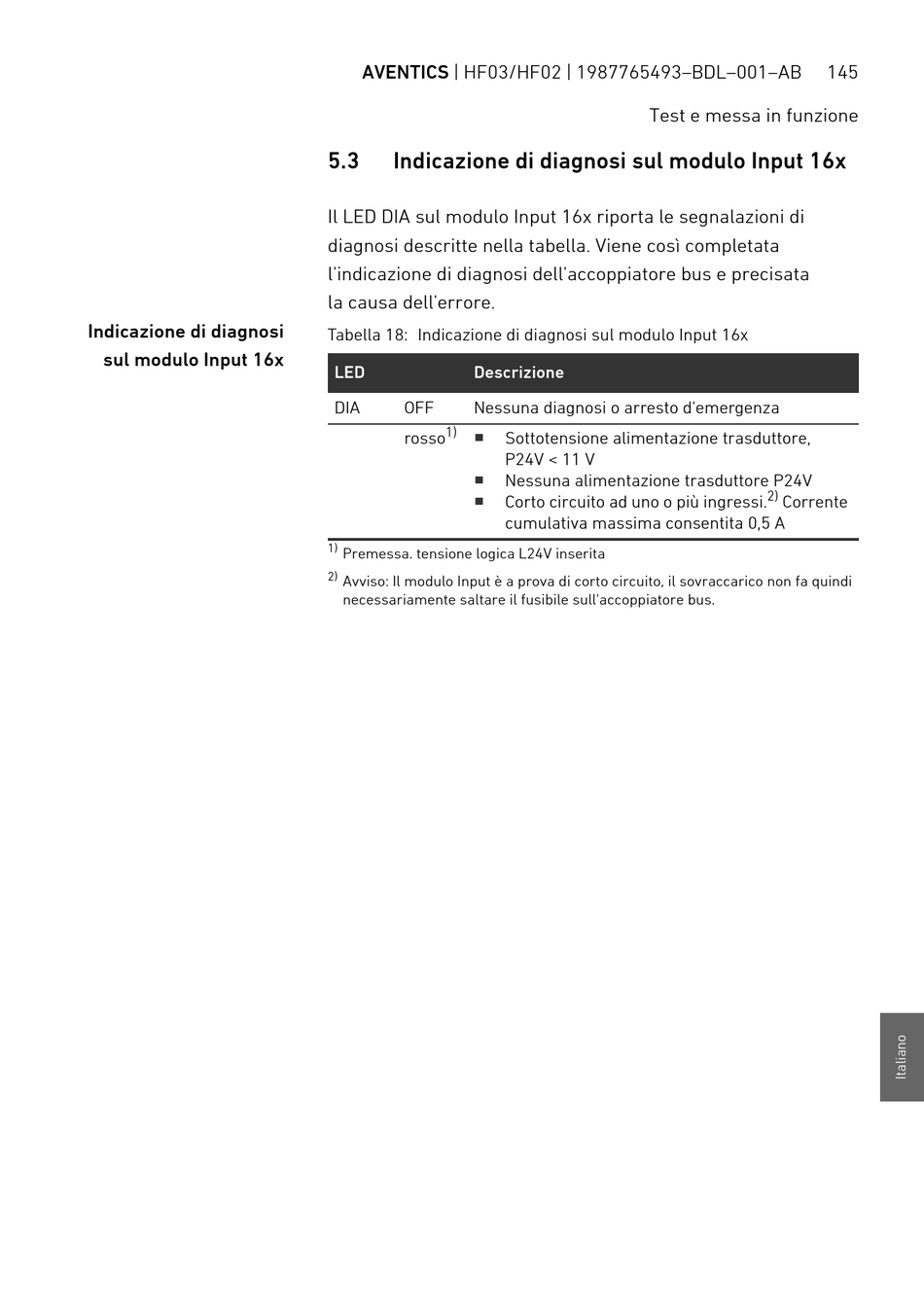

Indicazione di diagnosi sul modulo Input 16x

Il LED DIA sul modulo Input 16x riporta le segnalazioni di
diagnosi descritte nella tabella. Viene così completata
l'indicazione di diagnosi dell'accoppiatore bus e precisata
la causa dell'errore.
Tabella 18: Indicazione di diagnosi sul modulo Input 16x
LED Descrizione
DIA OFF Nessuna diagnosi o arresto d'emergenza
1) W
rosso
W
W
1)
Premessa. tensione logica L24V inserita
2)
Avviso: Il modulo Input è a prova di corto circuito, il sovraccarico non fa quindi
necessariamente saltare il fusibile sull'accoppiatore bus.
Test e messa in funzione
Sottotensione alimentazione trasduttore,
P24V < 11 V
Nessuna alimentazione trasduttore P24V
Corto circuito ad uno o più ingressi.
cumulativa massima consentita 0,5 A
145
2)
Corrente
