VS avec coupleur de bus
et modules E/S
Affichage
Marquage
Connecteur POWER X10
Affichage
AVENTICS | HF03/HF02 | 1987765493–BDL–001–AB
3.1

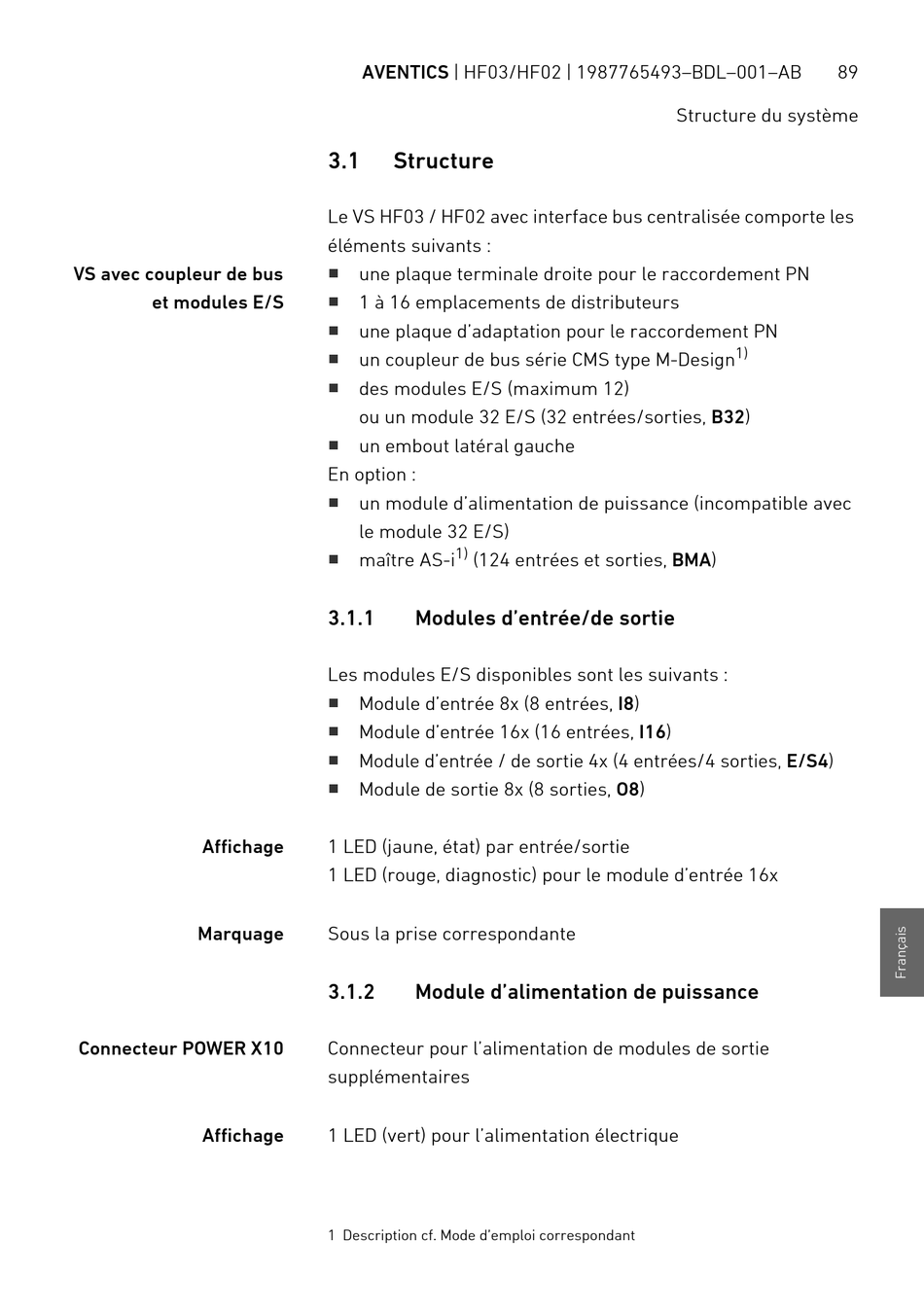

Structure

Le VS HF03 / HF02 avec interface bus centralisée comporte les
éléments suivants :
W
une plaque terminale droite pour le raccordement PN
W
1 à 16 emplacements de distributeurs
W
une plaque d'adaptation pour le raccordement PN
W
un coupleur de bus série CMS type M-Design
W
des modules E/S (maximum 12)
ou un module 32 E/S (32 entrées/sorties, B32)
W
un embout latéral gauche
En option :
W
un module d'alimentation de puissance (incompatible avec
le module 32 E/S)
W 1)
maître AS-i (124 entrées et sorties, BMA)
3.1.1 Modules d'entrée/de sortie
Les modules E/S disponibles sont les suivants :
W
Module d'entrée 8x (8 entrées, I8)
W
Module d'entrée 16x (16 entrées, I16)
W
Module d'entrée / de sortie 4x (4 entrées/4 sorties, E/S4)
W
Module de sortie 8x (8 sorties, O8)
1 LED (jaune, état) par entrée/sortie
1 LED (rouge, diagnostic) pour le module d'entrée 16x
Sous la prise correspondante
3.1.2

Module d'alimentation de puissance

Connecteur pour l'alimentation de modules de sortie
supplémentaires
1 LED (vert) pour l'alimentation électrique
1 Description cf. Mode d'emploi correspondant
89
Structure du système
1)
