Dimensioni
A
n A
1 322,5
2 342,5
3 362,5
4 382,5
5 402,5
6 422,5
7 442,5
8 462,5
9 482,5
10 502,5
11 522,5
12 542,5
13 562,5
14 582,5
15 602,5
16 622,5
n = Numero di posti valvola

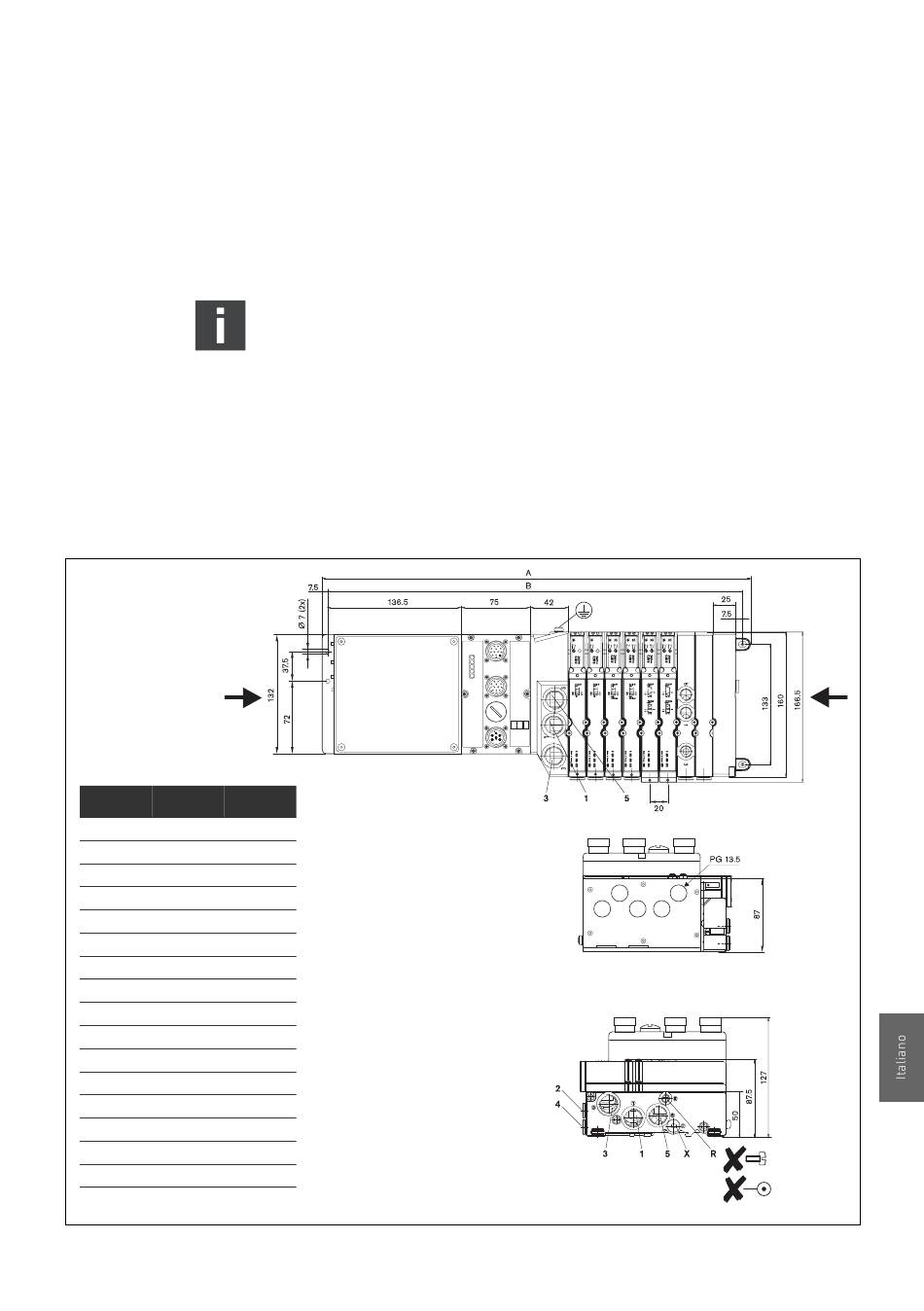

Fig. 5: Disegno quotato HF02 con unità da 32 I/O
AVENTICS | HF03/HF02 | 1987765493–BDL–001–AB
4.2.2 Montaggio HF02 con unità da 32 I/O
Il sistema di valvole può essere montato con quattro viti
(p. es. M6) in qualsiasi posizione.
Durante il montaggio osservare i seguenti punti:
– Fare attenzione alla posizione di montaggio poiché
definisce la temperatura ambiente consentita.
– Assicurare sufficiente spazio per le connessioni elettriche
in modo tale che i raggi di curvatura per i cavi non siano
inferiori a quelli consentiti.
In sistemi con un'unità da 32 I/O il montaggio su guida DIN non
è possibile!
B
306
326
346
366
386
406
426
446
466
486
506
526
546
566
586
606
Installazione
Vista A
Vista B
133
B
