Installazione
Moduli Input/Output
4.3
Dicitura
L'applicazione della dicitura degli attacchi I/O avviene
direttamente sui moduli I/O.

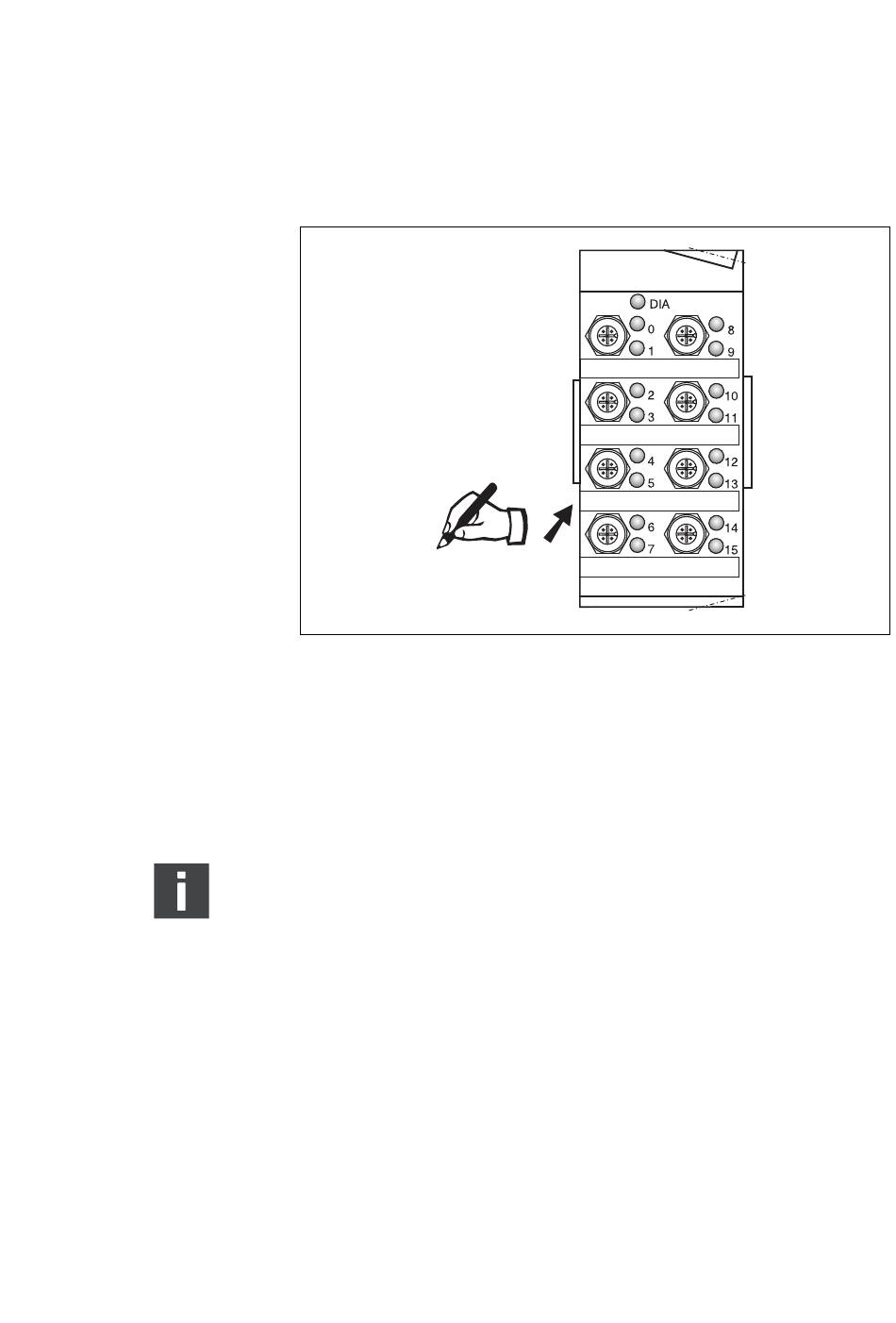

Fig. 6:
Modulo I/O 8 ingressi, 8 uscite
4.4
Attacchi elettrici
4.4.1
Moduli Input/Output
La corrente cumulativa di tutte le alimentazioni dei sensori
(pin 1) di un sistema di valvole non deve superare il valore
di 2,0 A.
Le uscite e gli ingressi elettrici vengono collegati ai moduli
Input/Output con connettori maschi M12 (accessori). Per
garantire il tipo di protezione IP 65, le prese dell'apparecchio
non utilizzate devono essere chiuse con cappucci di protezione
M12×1 (accessorio).
Cablare gli ingressi in base alla tabella 5 e6, e le uscite in base
alla tabella 7.
