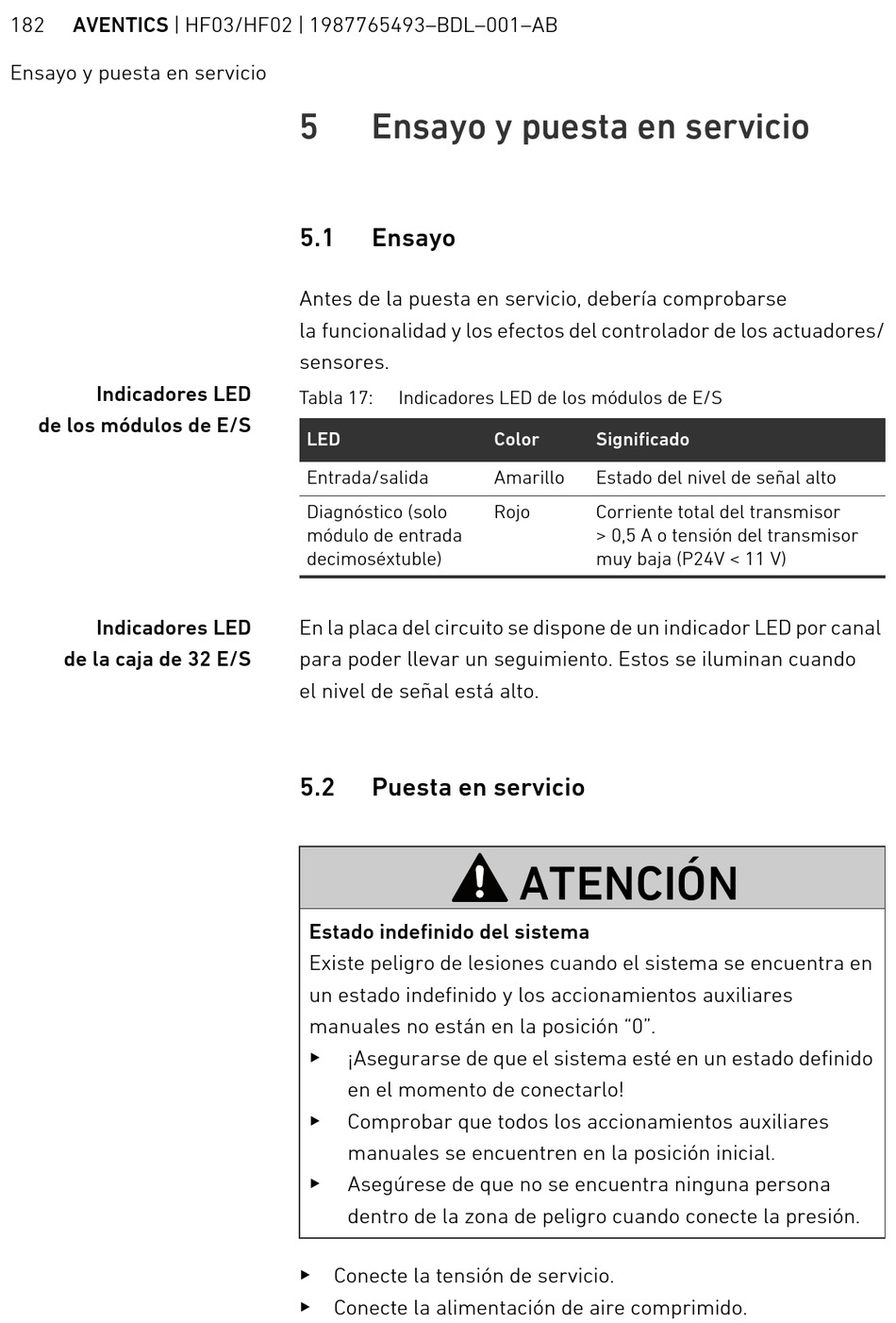

182
AVENTICS | HF03/HF02 | 1987765493–BDL–001–AB
Ensayo y puesta en servicio
Indicadores LED
de los módulos de E/S
Indicadores LED
de la caja de 32 E/S
5
Ensayo y puesta en servicio
5.1
Ensayo
Antes de la puesta en servicio, debería comprobarse
la funcionalidad y los efectos del controlador de los actuadores/
sensores.
Tabla 17:
Indicadores LED de los módulos de E/S
LED
Entrada/salida
Diagnóstico (solo
módulo de entrada
decimoséxtuble)
En la placa del circuito se dispone de un indicador LED por canal
para poder llevar un seguimiento. Estos se iluminan cuando
el nivel de señal está alto.
5.2
Puesta en servicio
Estado indefinido del sistema
Existe peligro de lesiones cuando el sistema se encuentra en
un estado indefinido y los accionamientos auxiliares
manuales no están en la posición "0".
O
¡Asegurarse de que el sistema esté en un estado definido
en el momento de conectarlo!
O
Comprobar que todos los accionamientos auxiliares
manuales se encuentren en la posición inicial.
O
Asegúrese de que no se encuentra ninguna persona
dentro de la zona de peligro cuando conecte la presión.
O
Conecte la tensión de servicio.
O
Conecte la alimentación de aire comprimido.
Color
Significado
Amarillo
Estado del nivel de señal alto
Rojo
Corriente total del transmisor
> 0,5 A o tensión del transmisor
muy baja (P24V < 11 V)
ATENCIÓN
