Installation
Eingangs-/
Ausgangsmodule
4.3
Beschriftung
Die Beschriftung der E/A-Anschlüsse erfolgt direkt auf den
E/A-Modulen.

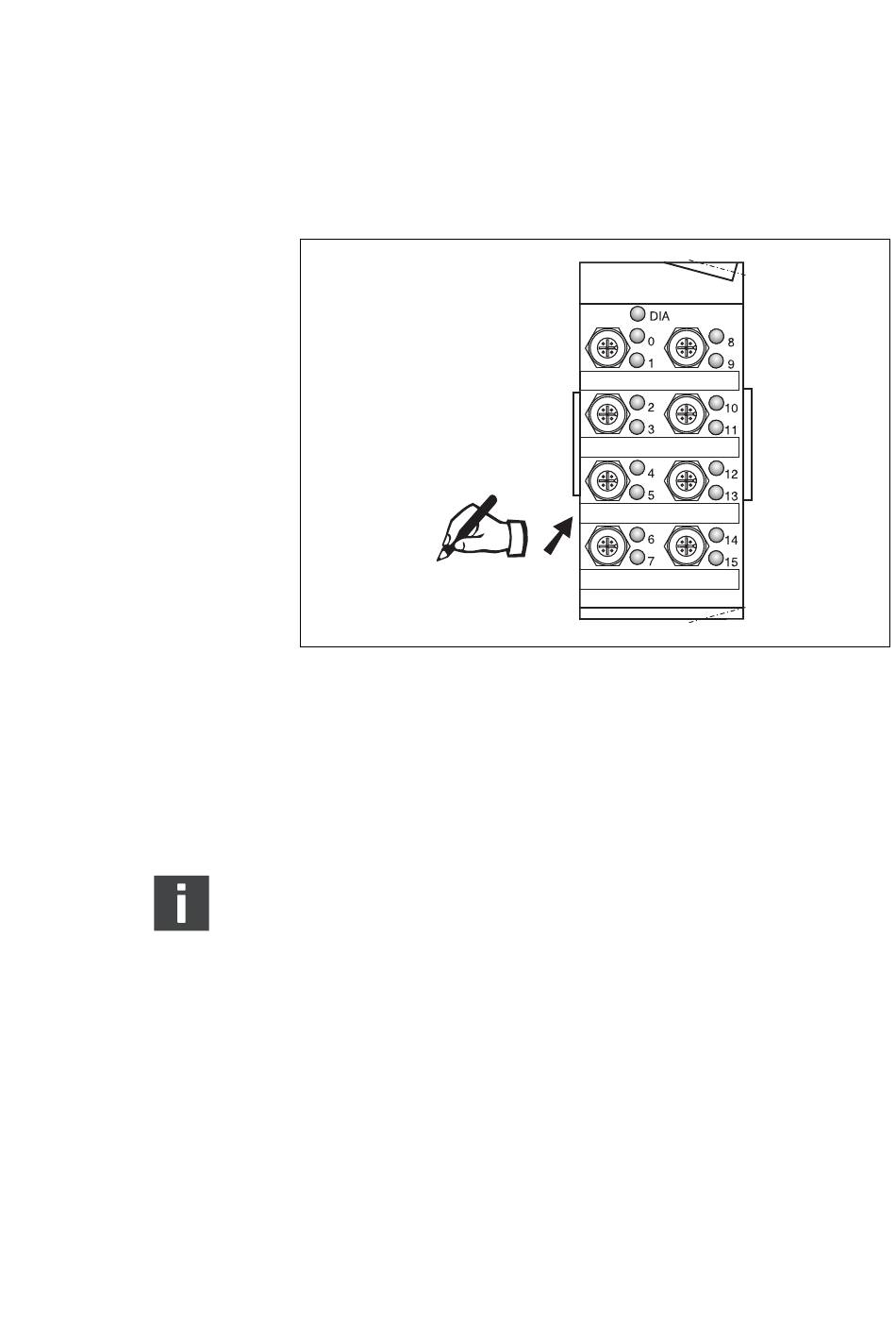

Abb. 6: E/A-Modul 16-fach
4.4
Elektrische Anschlüsse
4.4.1
Eingangs-/Ausgangsmodule
Der Summenstrom aller Sensorversorgungen (Pin 1) an
einem Ventilsystem darf 2,0 A nicht überschreiten.
Die elektrischen Ein- und Ausgänge werden mit M12-
Kupplungssteckern (Zubehör) an die Eingangs-/
Ausgangsmodule angeschlossen. Nicht belegte Gerätedosen
sind mit der M12×1-Schutzkappe (Zubehör) zu verschließen,
um die Schutzart IP 65 zu gewährleisten.
Die Eingänge sind gemäß Tabelle 5 und 6, die Ausgänge gemäß
Tabelle 7 zu verdrahten.
