Instalación
Módulos
de entrada/salida
4.3
Rotulación
La señalización de las conexiones de E/S se realiza
directamente en los módulos de E/S.

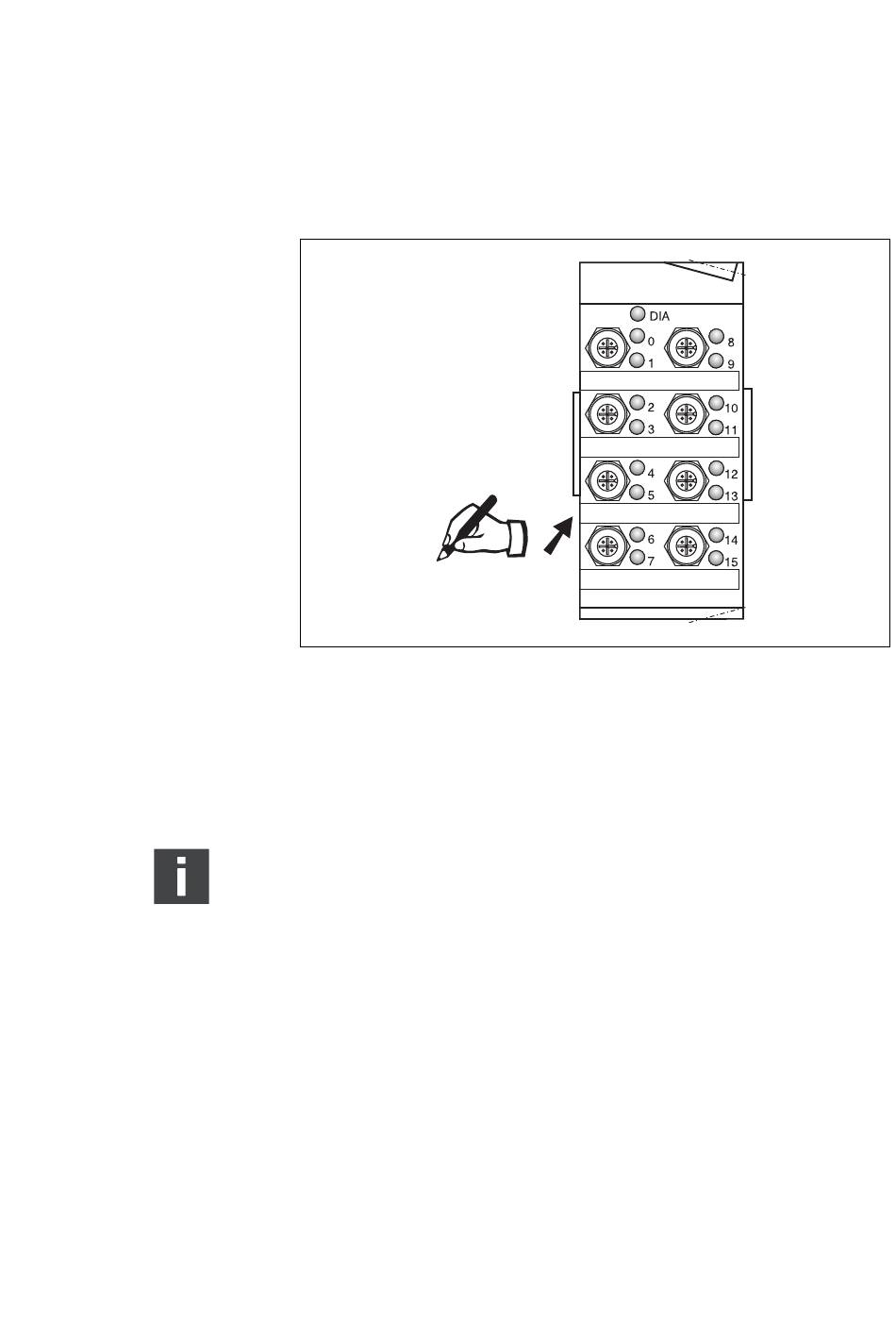

Fig. 6:
Módulo de E/S decimoséxtuple
4.4
Conexiones eléctricas
4.4.1
Módulos de entrada/salida
La corriente total de todas las alimentaciones de los
sensores (pin 1) en un sistema de válvulas no debe
sobrepasar 2,0 A.
Las entradas y salidas eléctricas se conectan a los módulos de
entrada/salida con enchufes de acoplamiento M12 (accesorios).
Las cajas de enchufes desocupadas han de cerrarse con
caperuzas protectoras M12×1 (accesorios) para garantizar
el tipo de protección IP 65.
Cablear las entradas según las tablas 5 y 6, y las salidas,
según la tabla 7.
