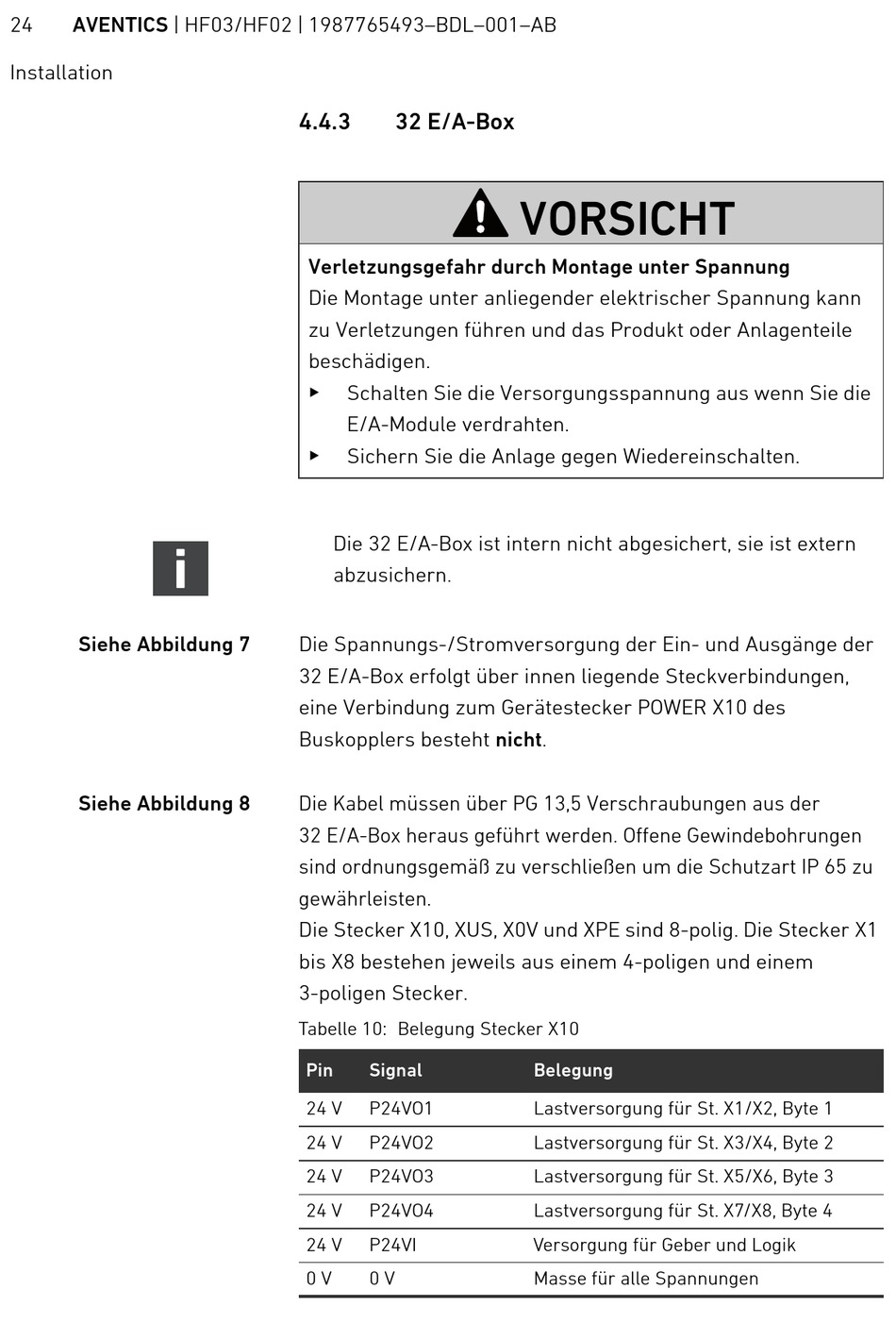

24 AVENTICS | HF03/HF02 | 1987765493–BDL–001–AB
Installation
Siehe Abbildung 7
Siehe Abbildung 8
4.4.3 32 E/A-Box
Verletzungsgefahr durch Montage unter Spannung
Die Montage unter anliegender elektrischer Spannung kann
zu Verletzungen führen und das Produkt oder Anlagenteile
beschädigen.
O
Schalten Sie die Versorgungsspannung aus wenn Sie die
E/A-Module verdrahten.
O
Sichern Sie die Anlage gegen Wiedereinschalten.
Die 32 E/A-Box ist intern nicht abgesichert, sie ist extern
abzusichern.
Die Spannungs-/Stromversorgung der Ein- und Ausgänge der
32 E/A-Box erfolgt über innen liegende Steckverbindungen,
eine Verbindung zum Gerätestecker POWER X10 des
Buskopplers besteht nicht.
Die Kabel müssen über PG 13,5 Verschraubungen aus der
32 E/A-Box heraus geführt werden. Offene Gewindebohrungen
sind ordnungsgemäß zu verschließen um die Schutzart IP 65 zu
gewährleisten.
Die Stecker X10, XUS, X0V und XPE sind 8-polig. Die Stecker X1
bis X8 bestehen jeweils aus einem 4-poligen und einem
3-poligen Stecker.
Tabelle 10: Belegung Stecker X10
Pin Signal
24 V P24VO1
24 V P24VO2
24 V P24VO3
24 V P24VO4
24 V P24VI
0 V 0 V
VORSICHT
Belegung
Lastversorgung für St. X1/X2, Byte 1
Lastversorgung für St. X3/X4, Byte 2
Lastversorgung für St. X5/X6, Byte 3
Lastversorgung für St. X7/X8, Byte 4
Versorgung für Geber und Logik
Masse für alle Spannungen
