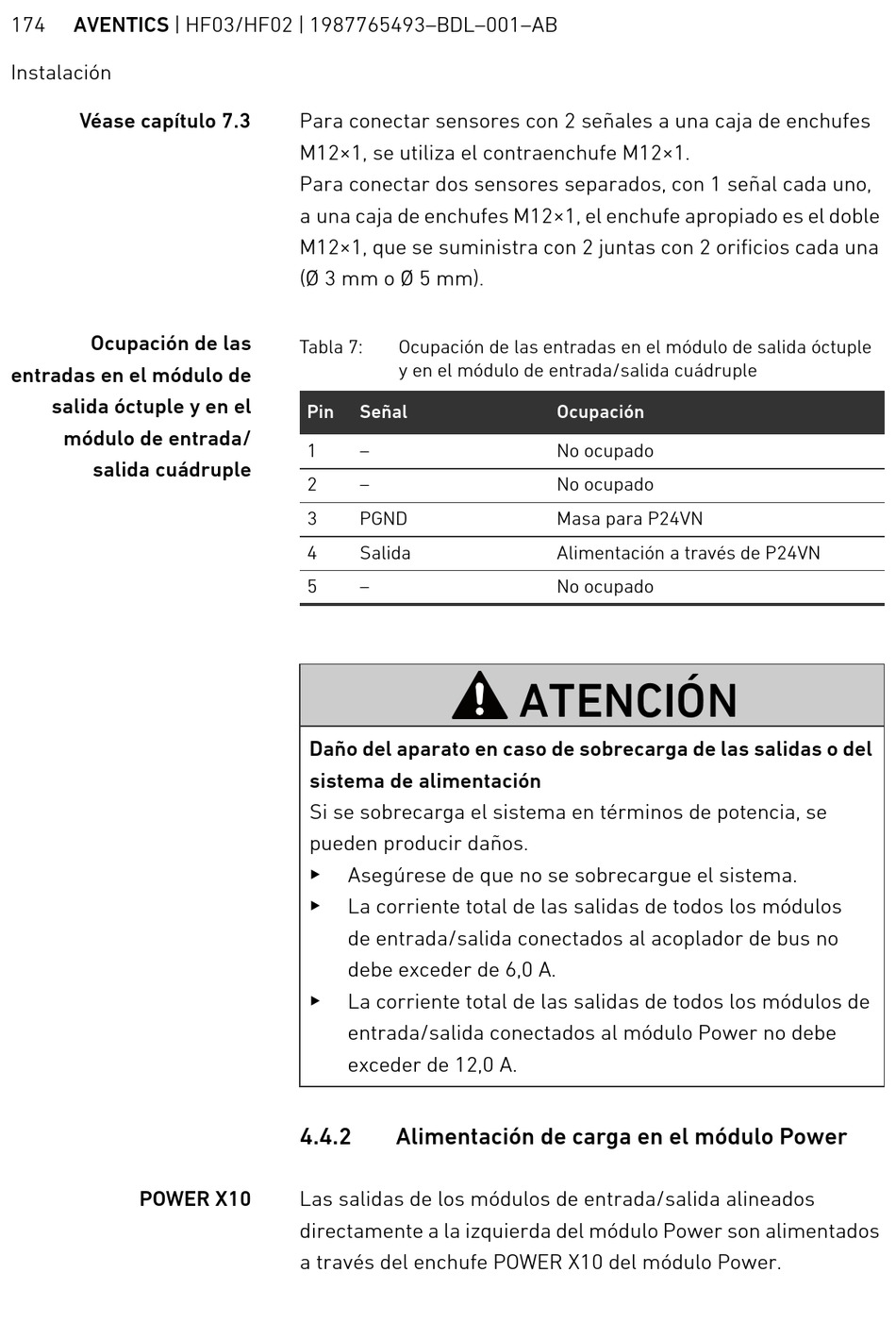

174 AVENTICS | HF03/HF02 | 1987765493–BDL–001–AB
Instalación
Véase capítulo 7.3
Ocupación de las
entradas en el módulo de
salida óctuple y en el
módulo de entrada/
salida cuádruple
POWER X10
Para conectar sensores con 2 señales a una caja de enchufes
M12×1, se utiliza el contraenchufe M12×1.
Para conectar dos sensores separados, con 1 señal cada uno,
a una caja de enchufes M12×1, el enchufe apropiado es el doble
M12×1, que se suministra con 2 juntas con 2 orificios cada una
(Ø 3 mm o Ø 5 mm).
Tabla 7: Ocupación de las entradas en el módulo de salida óctuple
y en el módulo de entrada/salida cuádruple
Pin Señal
1 –
2 –
3 PGND
4 Salida
5 –
Daño del aparato en caso de sobrecarga de las salidas o del
sistema de alimentación
Si se sobrecarga el sistema en términos de potencia, se
pueden producir daños.
O
Asegúrese de que no se sobrecargue el sistema.
O
La corriente total de las salidas de todos los módulos
de entrada/salida conectados al acoplador de bus no
debe exceder de 6,0 A.
O
La corriente total de las salidas de todos los módulos de
entrada/salida conectados al módulo Power no debe
exceder de 12,0 A.
4.4.2 Alimentación de carga en el módulo Power
Las salidas de los módulos de entrada/salida alineados
directamente a la izquierda del módulo Power son alimentados
a través del enchufe POWER X10 del módulo Power.
Ocupación
No ocupado
No ocupado
Masa para P24VN
Alimentación a través de P24VN
No ocupado
ATENCIÓN
