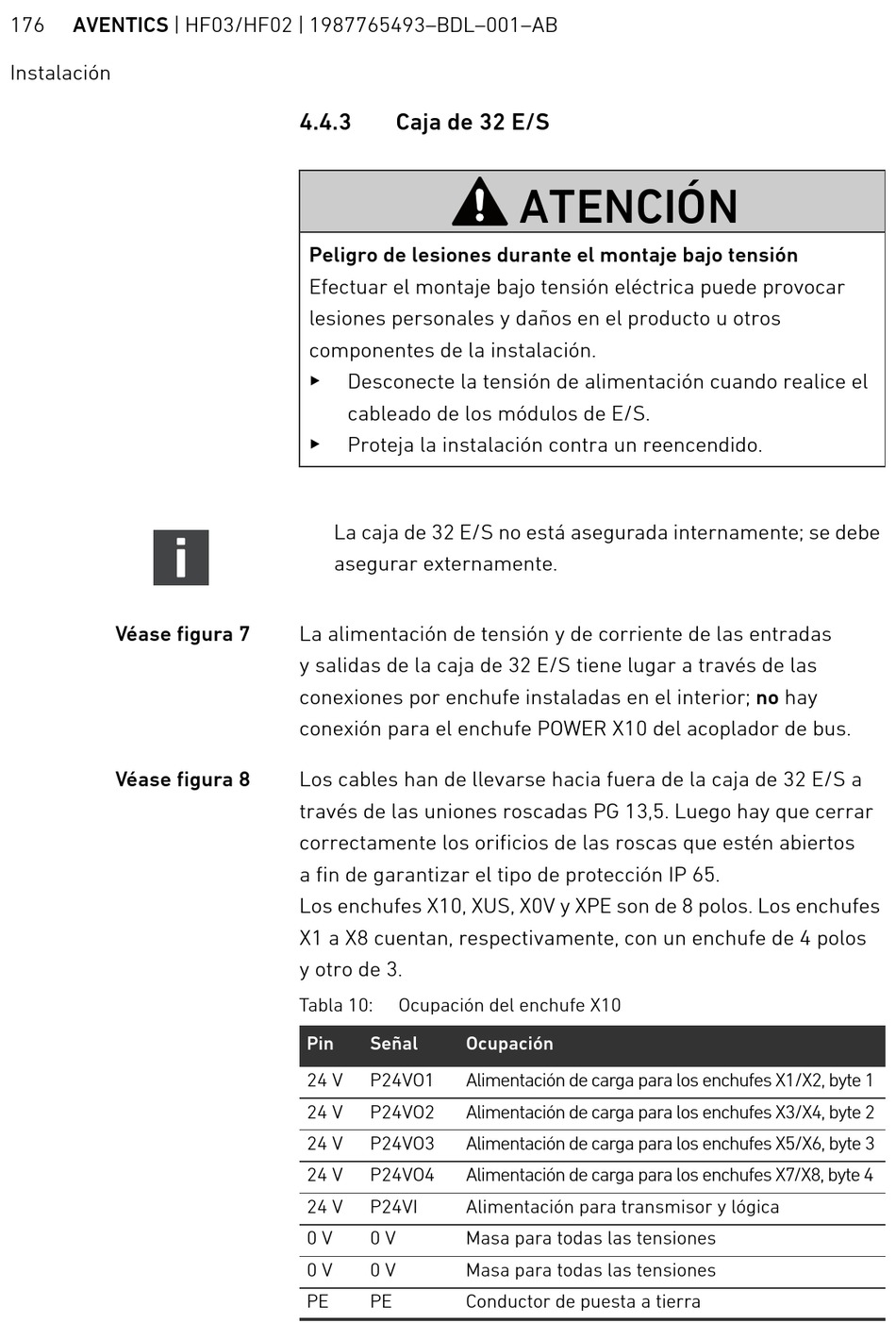

176 AVENTICS | HF03/HF02 | 1987765493–BDL–001–AB
Instalación
Véase figura 7
Véase figura 8
4.4.3

Caja de 32 E/S

Peligro de lesiones durante el montaje bajo tensión
Efectuar el montaje bajo tensión eléctrica puede provocar
lesiones personales y daños en el producto u otros
componentes de la instalación.
O
Desconecte la tensión de alimentación cuando realice el
cableado de los módulos de E/S.
O
Proteja la instalación contra un reencendido.
La caja de 32 E/S no está asegurada internamente; se debe
asegurar externamente.
La alimentación de tensión y de corriente de las entradas
y salidas de la caja de 32 E/S tiene lugar a través de las
conexiones por enchufe instaladas en el interior; no hay
conexión para el enchufe POWER X10 del acoplador de bus.
Los cables han de llevarse hacia fuera de la caja de 32 E/S a
través de las uniones roscadas PG 13,5. Luego hay que cerrar
correctamente los orificios de las roscas que estén abiertos
a fin de garantizar el tipo de protección IP 65.
Los enchufes X10, XUS, X0V y XPE son de 8 polos. Los enchufes
X1 a X8 cuentan, respectivamente, con un enchufe de 4 polos
y otro de 3.
Tabla 10: Ocupación del enchufe X10
Pin Señal Ocupación
24 V P24VO1 Alimentación de carga para los enchufes X1/X2, byte 1
24 V P24VO2 Alimentación de carga para los enchufes X3/X4, byte 2
24 V P24VO3 Alimentación de carga para los enchufes X5/X6, byte 3
24 V P24VO4 Alimentación de carga para los enchufes X7/X8, byte 4
24 V P24VI Alimentación para transmisor y lógica
0 V 0 V Masa para todas las tensiones
0 V 0 V Masa para todas las tensiones
PE PE Conductor de puesta a tierra
ATENCIÓN
