168 AVENTICS | HF03/HF02 | 1987765493–BDL–001–AB
Instalación
Dimensiones
A
n A
1 173
2 189
3 205
4 221
5 237
6 252
7 268
8 284
9 300
10 316
11 331
12 347
13 363
14 379
15 395
16 410
n = n.° de lugares de válvula

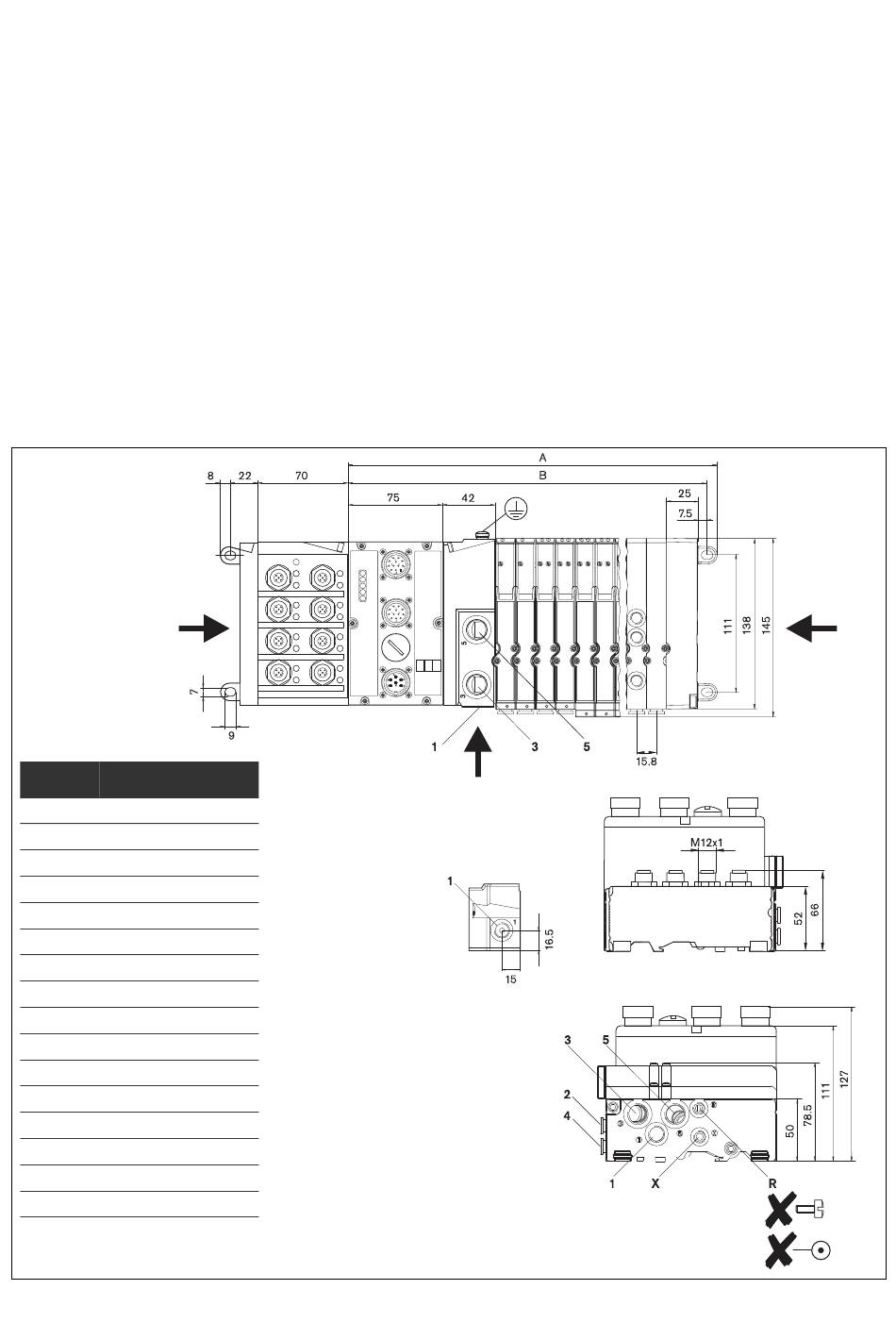

Fig. 2: Dibujo acotado del HF03 con módulos de E/S
4 Instalación
4.1

Montaje del HF03

4.1.1
El sistema de válvulas se puede montar en cualquier posición
con cuatro tornillos (p. ej. M6) o sobre un riel de perfil
de sombrero DIN EN 60715, 35×15.
IO 1
B
165
181
197
213
229
244
260
276
292
308
323
339
355
371
387
402
Montaje del HF03 con módulos de E/S
C
Vista C
Vista A
Vista B
B
