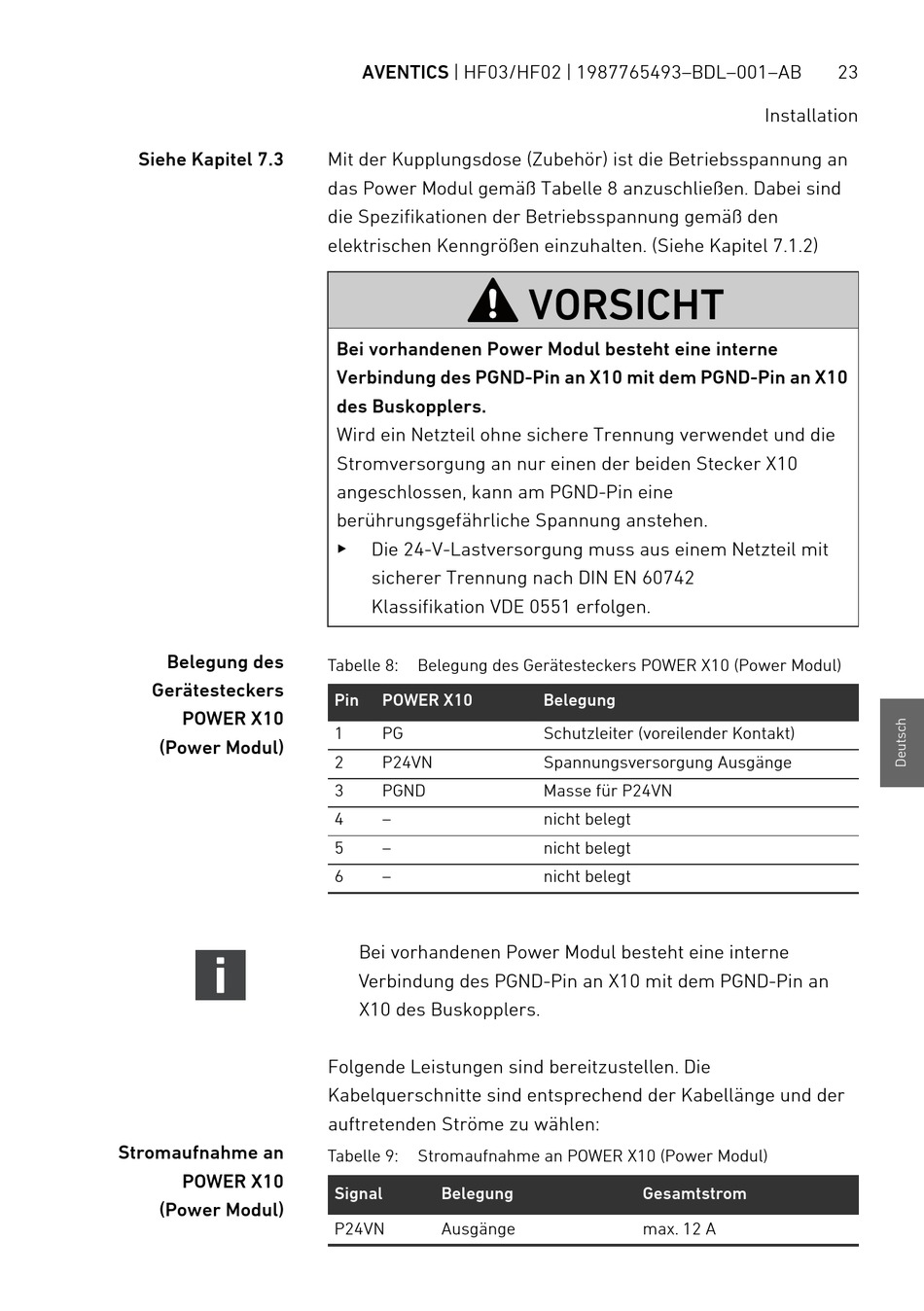

Siehe Kapitel 7.3
Belegung des
Gerätesteckers
POWER X10
(Power Modul)
Stromaufnahme an
POWER X10
(Power Modul)
AVENTICS | HF03/HF02 | 1987765493–BDL–001–AB
Mit der Kupplungsdose (Zubehör) ist die Betriebsspannung an
das Power Modul gemäß Tabelle 8 anzuschließen. Dabei sind
die Spezifikationen der Betriebsspannung gemäß den
elektrischen Kenngrößen einzuhalten. (Siehe Kapitel 7.1.2)
Bei vorhandenen Power Modul besteht eine interne
Verbindung des PGND-Pin an X10 mit dem PGND-Pin an X10
des Buskopplers.
Wird ein Netzteil ohne sichere Trennung verwendet und die
Stromversorgung an nur einen der beiden Stecker X10
angeschlossen, kann am PGND-Pin eine
berührungsgefährliche Spannung anstehen.
O
Die 24-V-Lastversorgung muss aus einem Netzteil mit
sicherer Trennung nach DIN EN 60742
Klassifikation VDE 0551 erfolgen.
Tabelle 8: Belegung des Gerätesteckers POWER X10 (Power Modul)
Pin POWER X10
1 PG
2 P24VN
3 PGND
4 –
5 –
6 –
Bei vorhandenen Power Modul besteht eine interne
Verbindung des PGND-Pin an X10 mit dem PGND-Pin an
X10 des Buskopplers.
Folgende Leistungen sind bereitzustellen. Die
Kabelquerschnitte sind entsprechend der Kabellänge und der
auftretenden Ströme zu wählen:
Tabelle 9: Stromaufnahme an POWER X10 (Power Modul)
Signal Belegung
P24VN Ausgänge
VORSICHT
Belegung
Schutzleiter (voreilender Kontakt)
Spannungsversorgung Ausgänge
Masse für P24VN
nicht belegt
nicht belegt
nicht belegt
Gesamtstrom
max. 12 A
23
Installation
