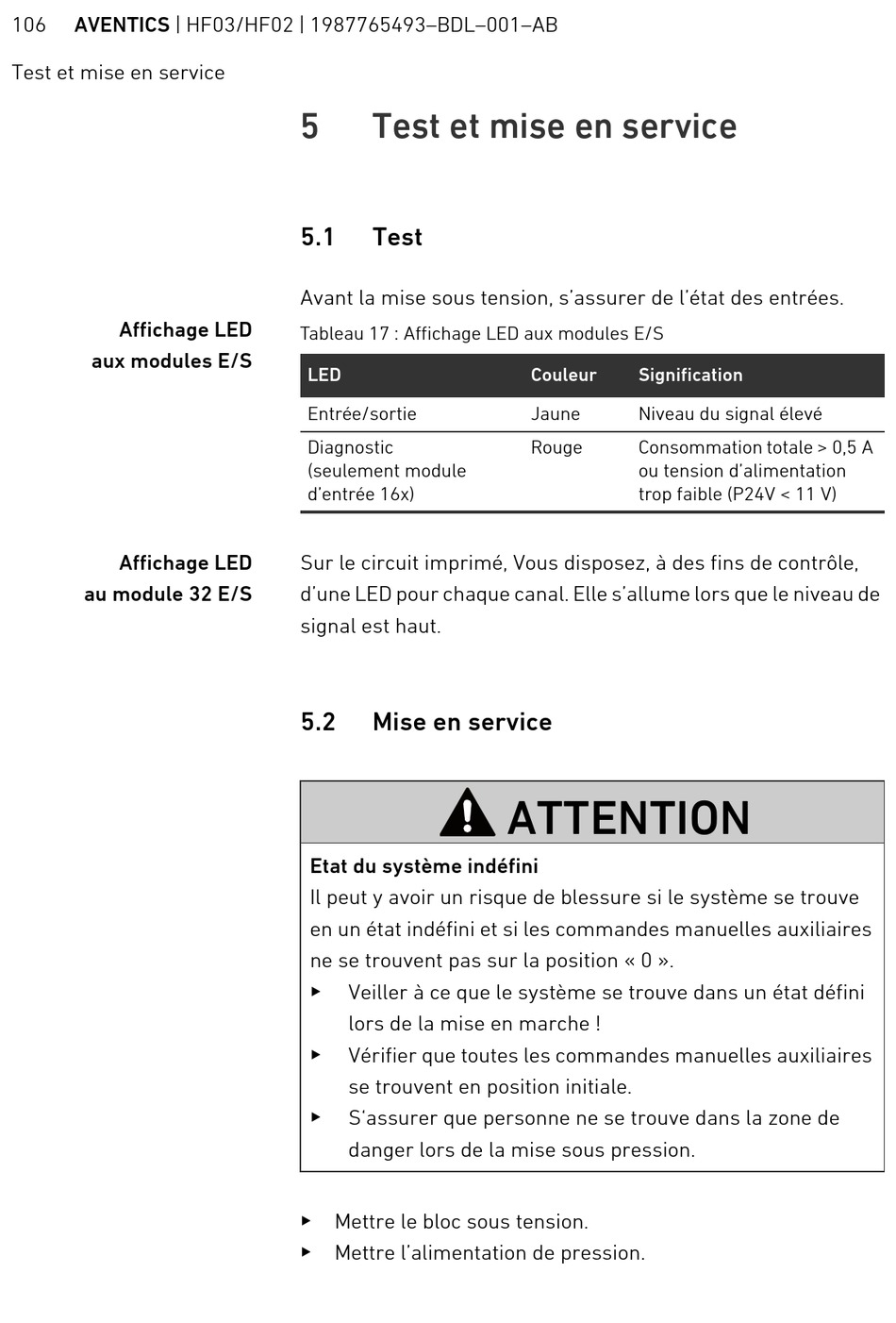

106 AVENTICS | HF03/HF02 | 1987765493–BDL–001–AB

Test et mise en service

Affichage LED
aux modules E/S
Affichage LED
au module 32 E/S
5 Test et mise en service
5.1

Test

Avant la mise sous tension, s'assurer de l'état des entrées.
Tableau 17 : Affichage LED aux modules E/S
LED
Entrée/sortie
Diagnostic
(seulement module
d'entrée 16x)
Sur le circuit imprimé, Vous disposez, à des fins de contrôle,
d'une LED pour chaque canal. Elle s'allume lors que le niveau de
signal est haut.
5.2

Mise en service

Etat du système indéfini
Il peut y avoir un risque de blessure si le système se trouve
en un état indéfini et si les commandes manuelles auxiliaires
ne se trouvent pas sur la position « 0 ».
O
Veiller à ce que le système se trouve dans un état défini
lors de la mise en marche !
O
Vérifier que toutes les commandes manuelles auxiliaires
se trouvent en position initiale.
O
S'assurer que personne ne se trouve dans la zone de
danger lors de la mise sous pression.
O
Mettre le bloc sous tension.
O
Mettre l'alimentation de pression.
Couleur Signification
Jaune Niveau du signal élevé
Rouge Consommation totale > 0,5 A
ou tension d'alimentation
trop faible (P24V < 11 V)
ATTENTION
