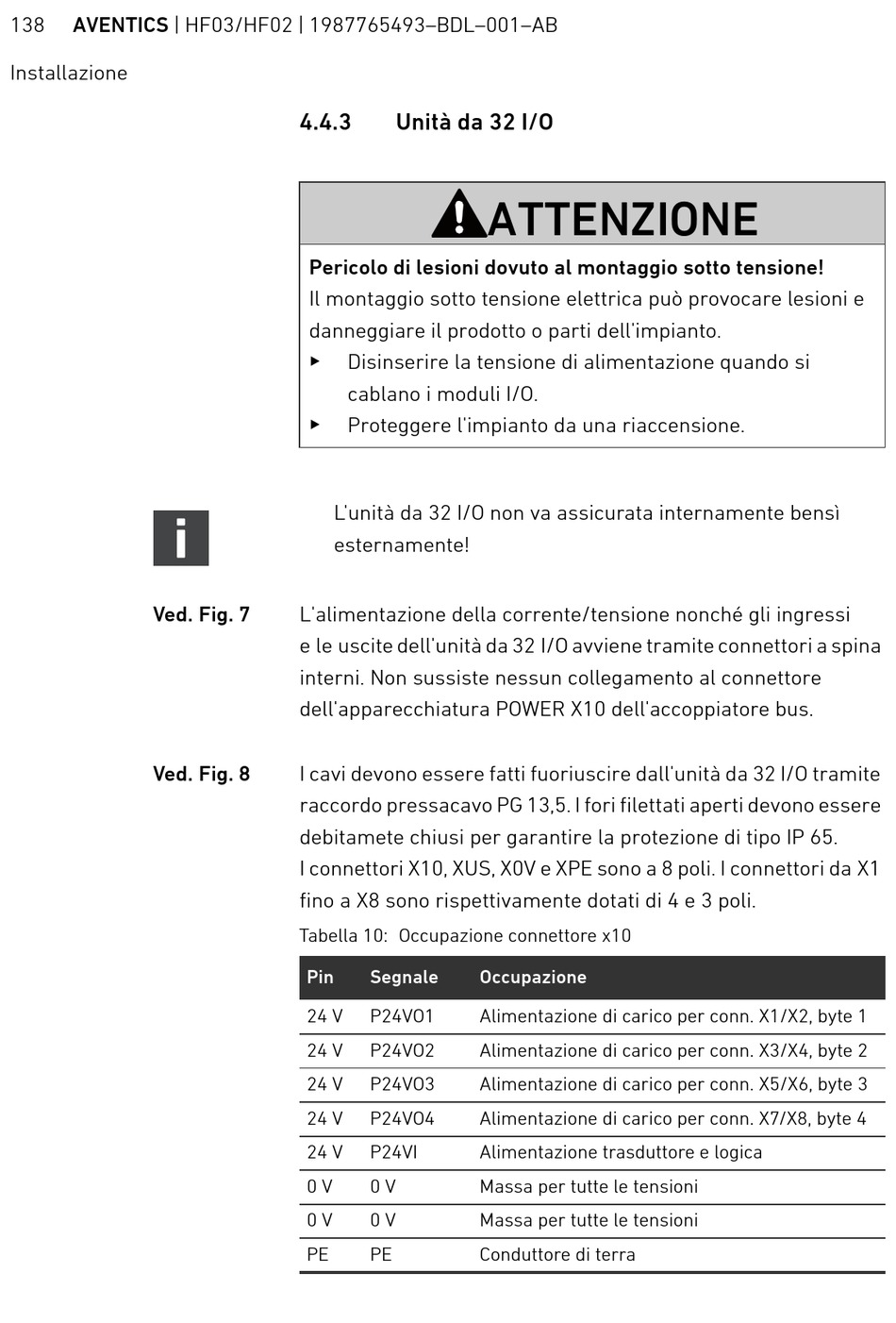

138 AVENTICS | HF03/HF02 | 1987765493–BDL–001–AB
Installazione
Ved. Fig. 7
Ved. Fig. 8
4.4.3 Unità da 32 I/O
Pericolo di lesioni dovuto al montaggio sotto tensione!
Il montaggio sotto tensione elettrica può provocare lesioni e
danneggiare il prodotto o parti dell'impianto.
O
Disinserire la tensione di alimentazione quando si
cablano i moduli I/O.
O
Proteggere l'impianto da una riaccensione.
L'unità da 32 I/O non va assicurata internamente bensì
esternamente!
L'alimentazione della corrente/tensione nonché gli ingressi
e le uscite dell'unità da 32 I/O avviene tramite connettori a spina
interni. Non sussiste nessun collegamento al connettore
dell'apparecchiatura POWER X10 dell'accoppiatore bus.
I cavi devono essere fatti fuoriuscire dall'unità da 32 I/O tramite
raccordo pressacavo PG 13,5. I fori filettati aperti devono essere
debitamete chiusi per garantire la protezione di tipo IP 65.
I connettori X10, XUS, X0V e XPE sono a 8 poli. I connettori da X1
fino a X8 sono rispettivamente dotati di 4 e 3 poli.
Tabella 10: Occupazione connettore x10
Pin Segnale
24 V P24VO1
24 V P24VO2
24 V P24VO3
24 V P24VO4
24 V P24VI
0 V 0 V
0 V 0 V
PE PE
ATTENZIONE
Occupazione
Alimentazione di carico per conn. X1/X2, byte 1
Alimentazione di carico per conn. X3/X4, byte 2
Alimentazione di carico per conn. X5/X6, byte 3
Alimentazione di carico per conn. X7/X8, byte 4
Alimentazione trasduttore e logica
Massa per tutte le tensioni
Massa per tutte le tensioni
Conduttore di terra
