Paramétrer Le Taux De Données; Paramétrer L'adresse Sur Le Coupleur De Bus - Aventics DeviceNet Betriebsanleitung

S3
ON
↑
↓
OFF
AVENTICS | DeviceNet | R402003659–BAL–001–AG
S4
S3
S2
S1

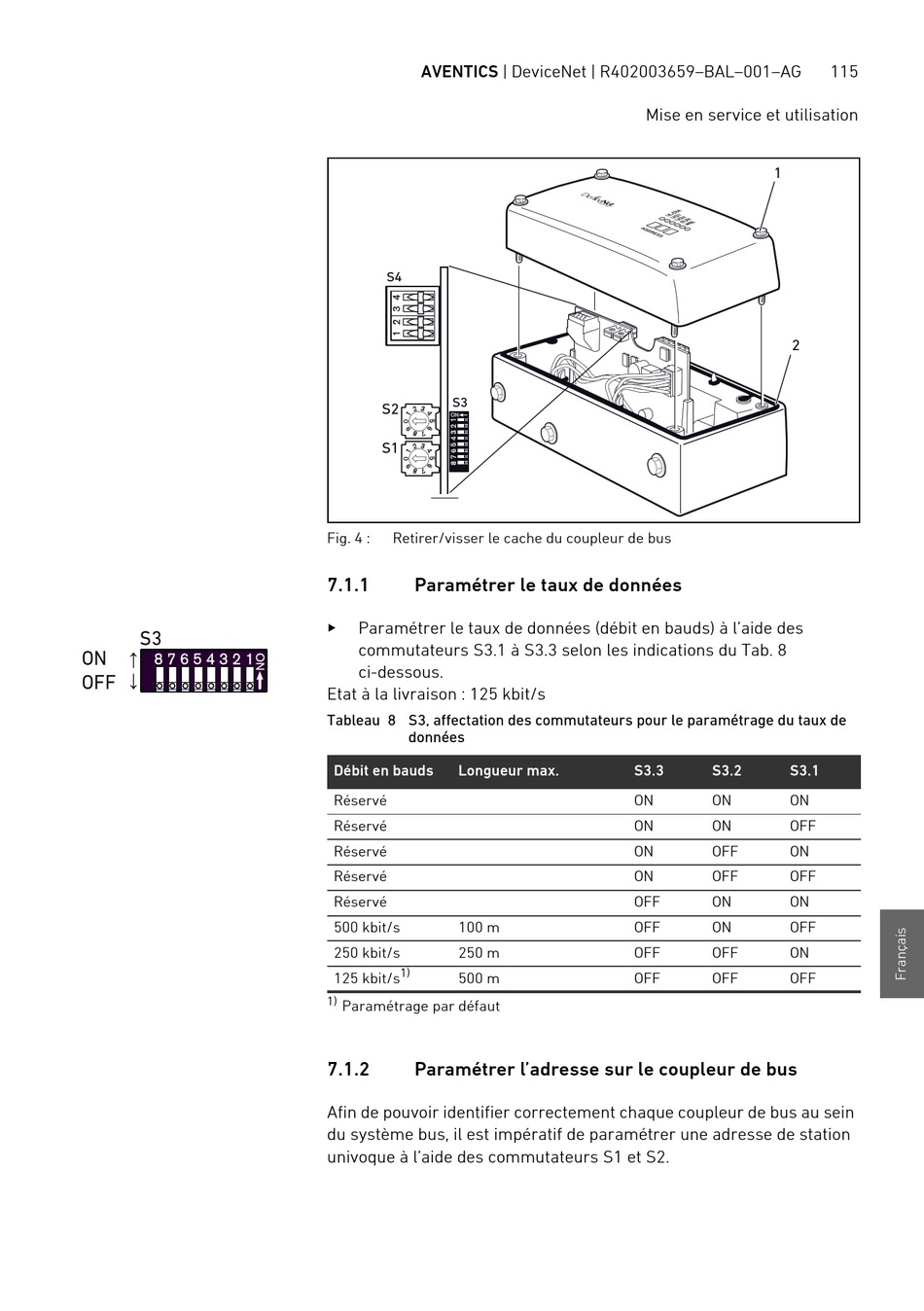

Fig. 4 : Retirer/visser le cache du coupleur de bus
7.1.1 Paramétrer le taux de données
O
Paramétrer le taux de données (débit en bauds) à l'aide des
commutateurs S3.1 à S3.3 selon les indications du Tab. 8
ci-dessous.
Etat à la livraison : 125 kbit/s
Tableau 8 S3, affectation des commutateurs pour le paramétrage du taux de
données
Débit en bauds Longueur max.
Réservé
Réservé
Réservé
Réservé
Réservé
500 kbit/s 100 m
250 kbit/s 250 m
1)
125 kbit/s 500 m
1)
Paramétrage par défaut
7.1.2 Paramétrer l'adresse sur le coupleur de bus
Afin de pouvoir identifier correctement chaque coupleur de bus au sein
du système bus, il est impératif de paramétrer une adresse de station
univoque à l'aide des commutateurs S1 et S2.
Mise en service et utilisation
1
2
S3.3 S3.2 S3.1
ON ON ON
ON ON OFF
ON OFF ON
ON OFF OFF
OFF ON ON
OFF ON OFF
OFF OFF ON
OFF OFF OFF
115
