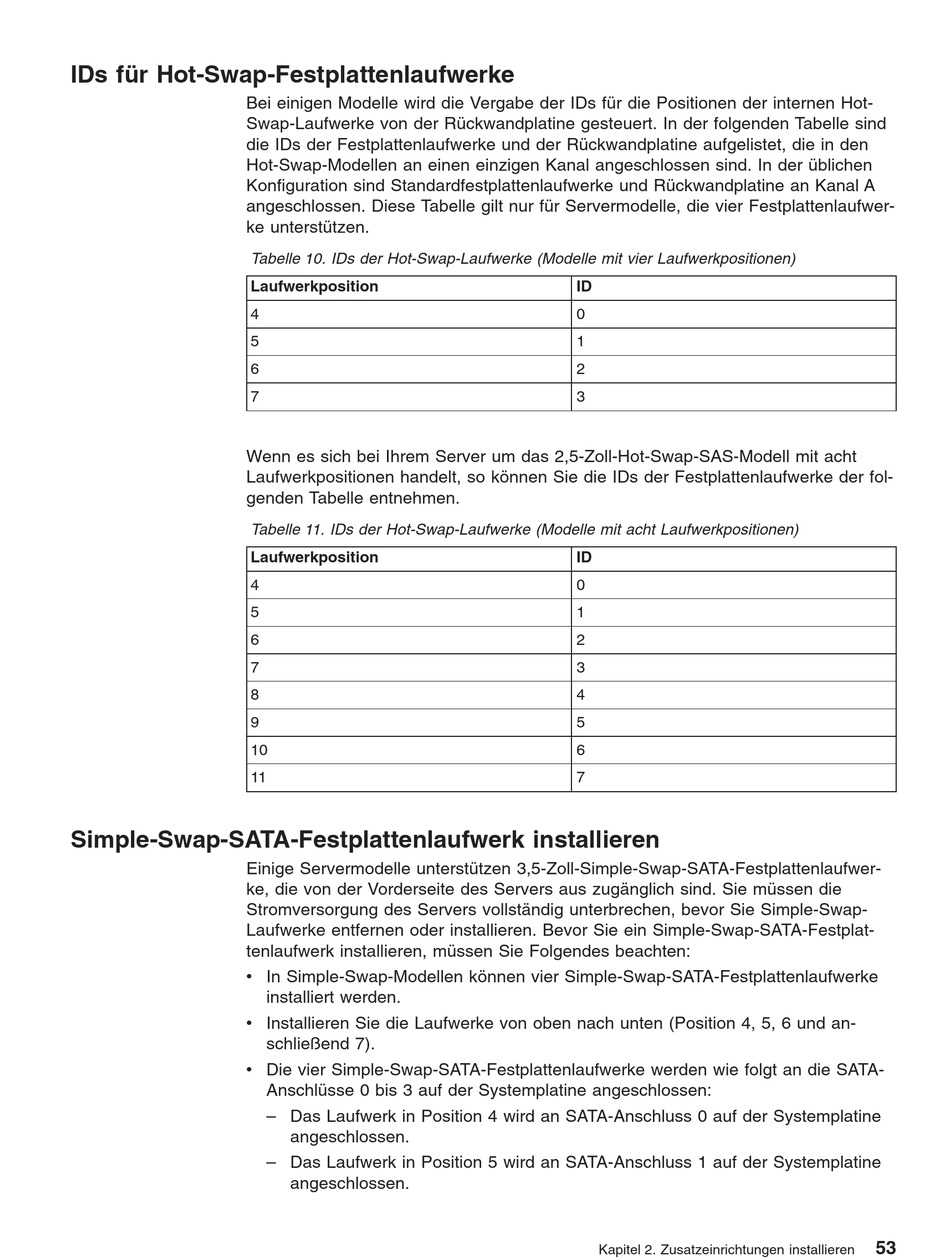

IDs für Hot-Swap-Festplattenlaufwerke
Bei einigen Modelle wird die Vergabe der IDs für die Positionen der internen Hot-
Swap-Laufwerke von der Rückwandplatine gesteuert. In der folgenden Tabelle sind
die IDs der Festplattenlaufwerke und der Rückwandplatine aufgelistet, die in den
Hot-Swap-Modellen an einen einzigen Kanal angeschlossen sind. In der üblichen
Konfiguration sind Standardfestplattenlaufwerke und Rückwandplatine an Kanal A
angeschlossen. Diese Tabelle gilt nur für Servermodelle, die vier Festplattenlaufwer-
ke unterstützen.
Wenn es sich bei Ihrem Server um das 2,5-Zoll-Hot-Swap-SAS-Modell mit acht
Laufwerkpositionen handelt, so können Sie die IDs der Festplattenlaufwerke der fol-
genden Tabelle entnehmen.
Simple-Swap-SATA-Festplattenlaufwerk installieren
Einige Servermodelle unterstützen 3,5-Zoll-Simple-Swap-SATA-Festplattenlaufwer-
ke, die von der Vorderseite des Servers aus zugänglich sind. Sie müssen die
Stromversorgung des Servers vollständig unterbrechen, bevor Sie Simple-Swap-
Laufwerke entfernen oder installieren. Bevor Sie ein Simple-Swap-SATA-Festplat-
tenlaufwerk installieren, müssen Sie Folgendes beachten:
v In Simple-Swap-Modellen können vier Simple-Swap-SATA-Festplattenlaufwerke
v Installieren Sie die Laufwerke von oben nach unten (Position 4, 5, 6 und an-
v Die vier Simple-Swap-SATA-Festplattenlaufwerke werden wie folgt an die SATA-
Tabelle 10. IDs der Hot-Swap-Laufwerke (Modelle mit vier Laufwerkpositionen)
Laufwerkposition
4
5
6
7
Tabelle 11. IDs der Hot-Swap-Laufwerke (Modelle mit acht Laufwerkpositionen)
Laufwerkposition
4
5
6
7
8
9
10
11
installiert werden.
schließend 7).
Anschlüsse 0 bis 3 auf der Systemplatine angeschlossen:
– Das Laufwerk in Position 4 wird an SATA-Anschluss 0 auf der Systemplatine
angeschlossen.
– Das Laufwerk in Position 5 wird an SATA-Anschluss 1 auf der Systemplatine
angeschlossen.
ID
0
1
2
3
ID
0
1
2
3
4
5
6
7
Kapitel 2. Zusatzeinrichtungen installieren
53
