Rückwandplatine für Hot-Swap-Festplattenlaufwerke wieder

Diese Vorgehensweise gilt nur für das 5U-Servermodell mit Hot-Swap-fähigen

Netzteilen (Modellname: 2582-F4x).

Gehen Sie wie folgt vor, um die Rückwandplatine für Festplattenlaufwerke in ei-

nem 5U-Servermodell mit Hot-Swap-fähigen Netzteilen (Modellname: 2582-F4x) zu

installieren.

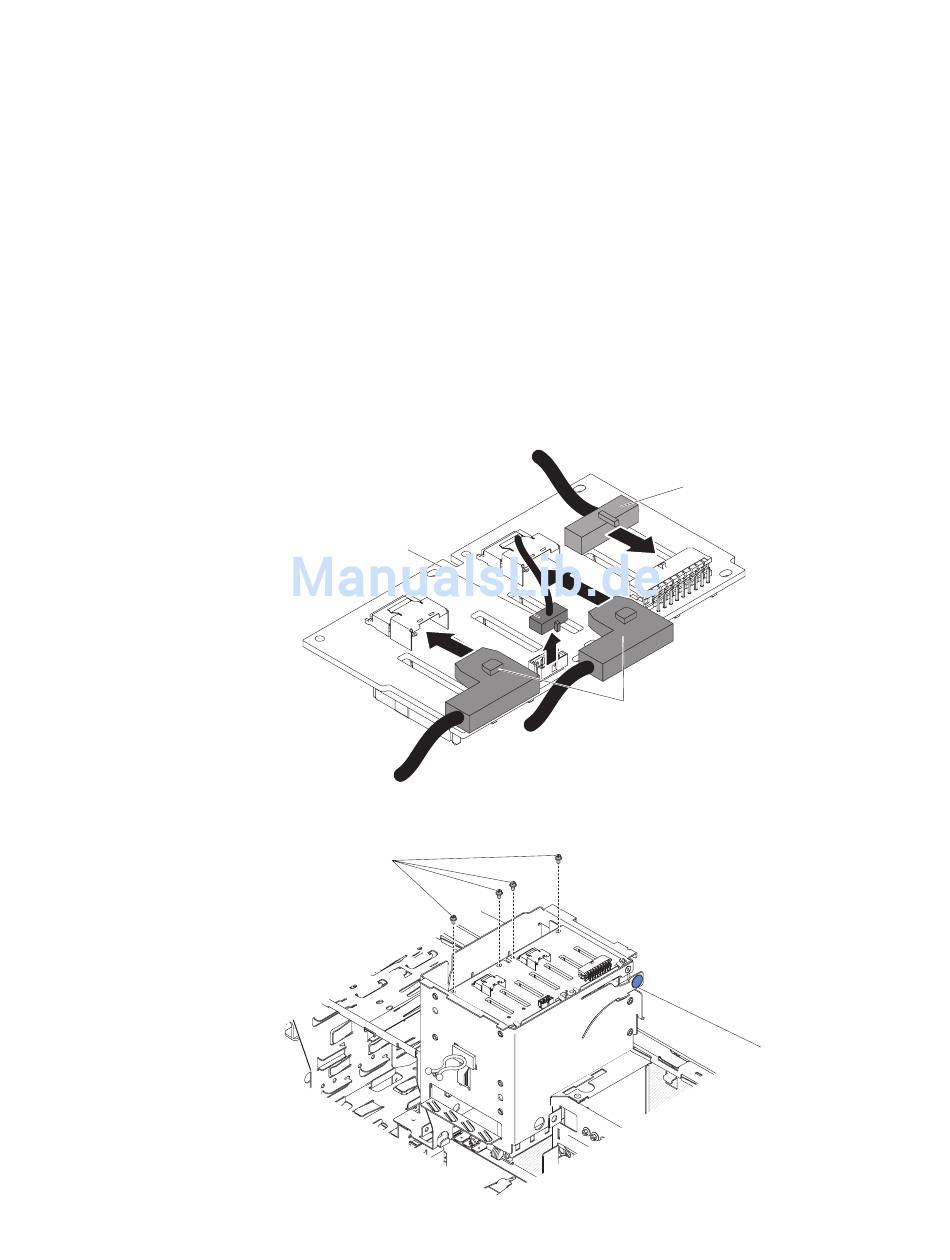

1. Legen Sie die untere Kante der Rückwandplatine für Hot-Swap-Festplatten-

laufwerke an den unteren Rand des Laufwerkgehäuses an.

2. Schließen Sie die Netz-, Signal- und Konfigurationskabel an die Rückwandpla-

tine für Festplattenlaufwerke an.

Anmerkung: Stellen Sie sicher, dass Anschluss 1 des Hardware-ServeRAID an

Anschluss 1 der Rückwandplatine angeschlossen ist. Ebenso muss Anschluss 0

des Hardware-ServeRAID an Anschluss 0 der Rückwandplatine angeschlossen

Konfigurationskabel

3. Bringen Sie die vier Schrauben an, mit denen die Rückwandplatine für Fest-

plattenlaufwerke am Laufwerkgehäuse befestigt wird.
