Interne Kabelführung und Anschlüsse
Kabelverbindungen der Rückwandplatine für Hot-Swap-Festplattenlauf-
werke
Dieser Abschnitt enthält Informationen darüber, wie beim Installieren bestimmter
Komponenten im Server die Kabel verlegt werden müssen.
Weitere Informationen zu den Anforderungen für Kabel und Verbindungseinheiten
finden Sie in der Dokumentation, die mit diesen Einheiten geliefert wird.
Anmerkungen:
1. Wenn die Rückwandplatine für Hot-Swap-Einheiten im Gebrauch ist, vergewis-
2. Wenn eine Simple-Swap-Rückwand im Gebrauch ist, vergewissern Sie sich,

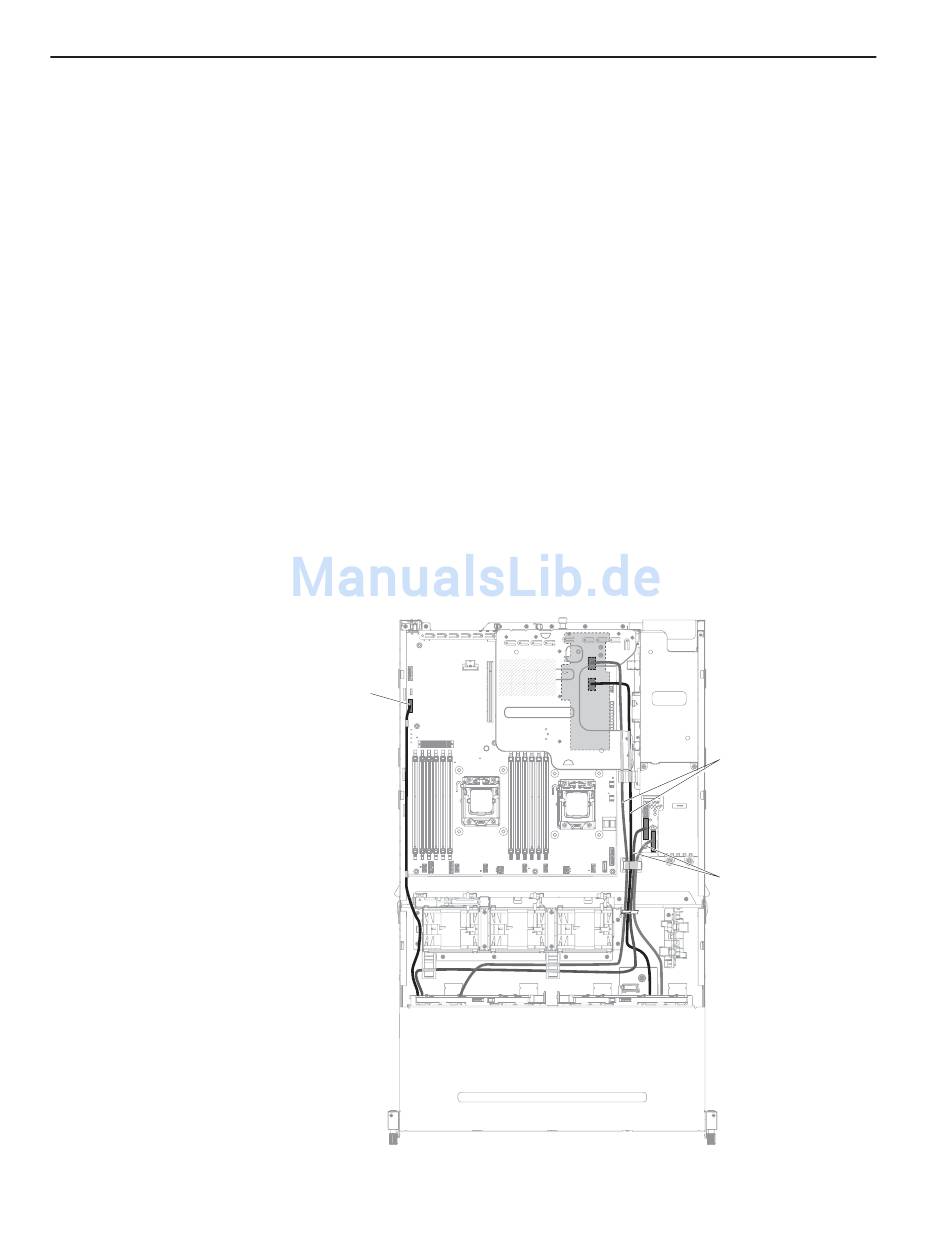

In der folgenden Abbildung ist die Verkabelungsinformation für den Hardware-Ser-
veRAID für zwölf 3,5-Zoll-Hot-Swap-Laufwerk mit Rückplatinenbaugruppen darge-
stellt:
Konfigurationskabel für
Rückwandplatine für
Hot-Swap-Einheiten
44
System x3630 M4 Typ 7158: Installations- und Benutzerhandbuch
sern Sie sich, dass Anschluss 1 auf dem Hardware-ServeRAID oder auf der
Systemplatine an Anschluss 1 auf der Rückwandplatine angeschlossen ist. Ent-
sprechend muss Anschluss 0 auf dem Hardware-ServeRAID oder auf der Sys-
templatine an 0 auf der Rückwandplatine angeschlossen sein.
dass das mit dem Aufkleber "SAS 1" markierte Kabel an den SAS/SATA-An-
schluss 1 auf der Systemplatine angeschlossen ist. Entsprechend muss das mit
dem Aufkleber "SAS 0" markierte Kabel an den SAS/SATA-Anschluss 0 auf der
Systemplatine angeschlossen sein.
Signalkabel
Netzkabel für
Rückwandplatine für
Hot-Swap-Einheiten
