Rückwandplatine für Hot-Swap-Festplattenlaufwerk entfernen
Diese Vorgehensweise gilt nur für das 5U-Servermodell mit Hot-Swap-fähigen
Netzteilen.
Gehen Sie wie folgt vor, um beim 5U-Servermodell mit Hot-Swap-Netzteilen die
Rückwandplatine für Hot-Swap-Einheiten zu entfernen.

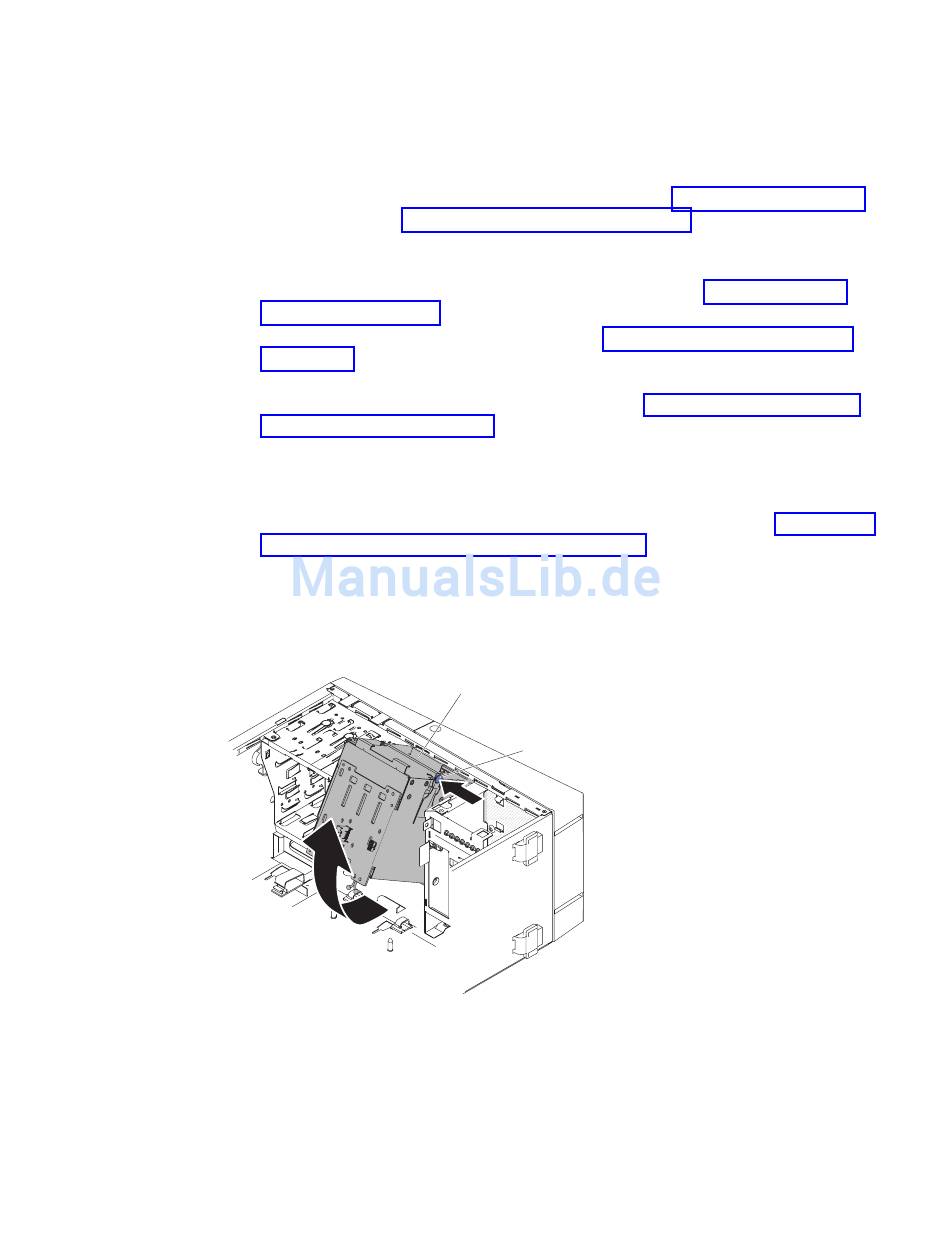

Abbildung 149. Festplattenlaufwerkgehäuse aus dem Gehäuse für 5U-Servermodell mit
Hot-Swap-Netzteilen schwenken
268
System x3100 M5 Typ 5457: Installations- und Servicehandbuch
1. Lesen Sie die Sicherheitsinformationen im Abschnitt „Sicherheit" auf Seite vii
und im Abschnitt „Installationsrichtlinien" auf Seite 37.
2. Schalten Sie den Server und alle angeschlossenen Einheiten aus. Ziehen Sie
anschließend alle Netzkabel und externen Kabel ab.
3. Entriegeln und entfernen Sie die Seitenabdeckung (siehe „Seitenabdeckung
entfernen" auf Seite 40).
4. Entfernen Sie die untere Frontblende (siehe „Untere Frontblende entfernen"
auf Seite 45).
5. Entfernen Sie die im Festplattenlaufwerkgehäuse installierten Hot-Swap-fähi-
gen SAS- oder SATA-Festplattenlaufwerke (siehe „Hot-Swap-Festplattenlauf-
werk entfernen" auf Seite 244).
6. Legen Sie den Server mit der Systemplatine nach oben vorsichtig flach auf die
Seite.
Achtung: Achten Sie darauf, dass der Server nicht umkippen kann.
7. Entfernen Sie den Lüfterkanal für die Festplattenlaufwerke (siehe „Lüfterkanal
für Festplattenlaufwerke entfernen" auf Seite 248). Dazu müssen Sie die Kabel
aus den Kabelklemmen entfernen.
8. Halten Sie den Lösehebel des Festplattenlaufwerkgehäuse gedrückt und dre-
hen Sie das Festplattenlaufwerkgehäuse aus dem Servergehäuse, bis die Halte-
zunge auf der Oberseite des Gehäuses einrastet.
Festplattenlaufwerkgehäuse
9. Ziehen Sie die Netz-, Signal- und Konfigurationskabel von der Rückwandpla-
tine für Festplattenlaufwerke ab.
Die folgende Abbildung gilt für 5U-Servermodelle mit installierten 2,5-Zoll-
Hot-Swap-Festplattenlaufwerken.
Lösehebel
