Schalter und Brücken auf der Systemplatine

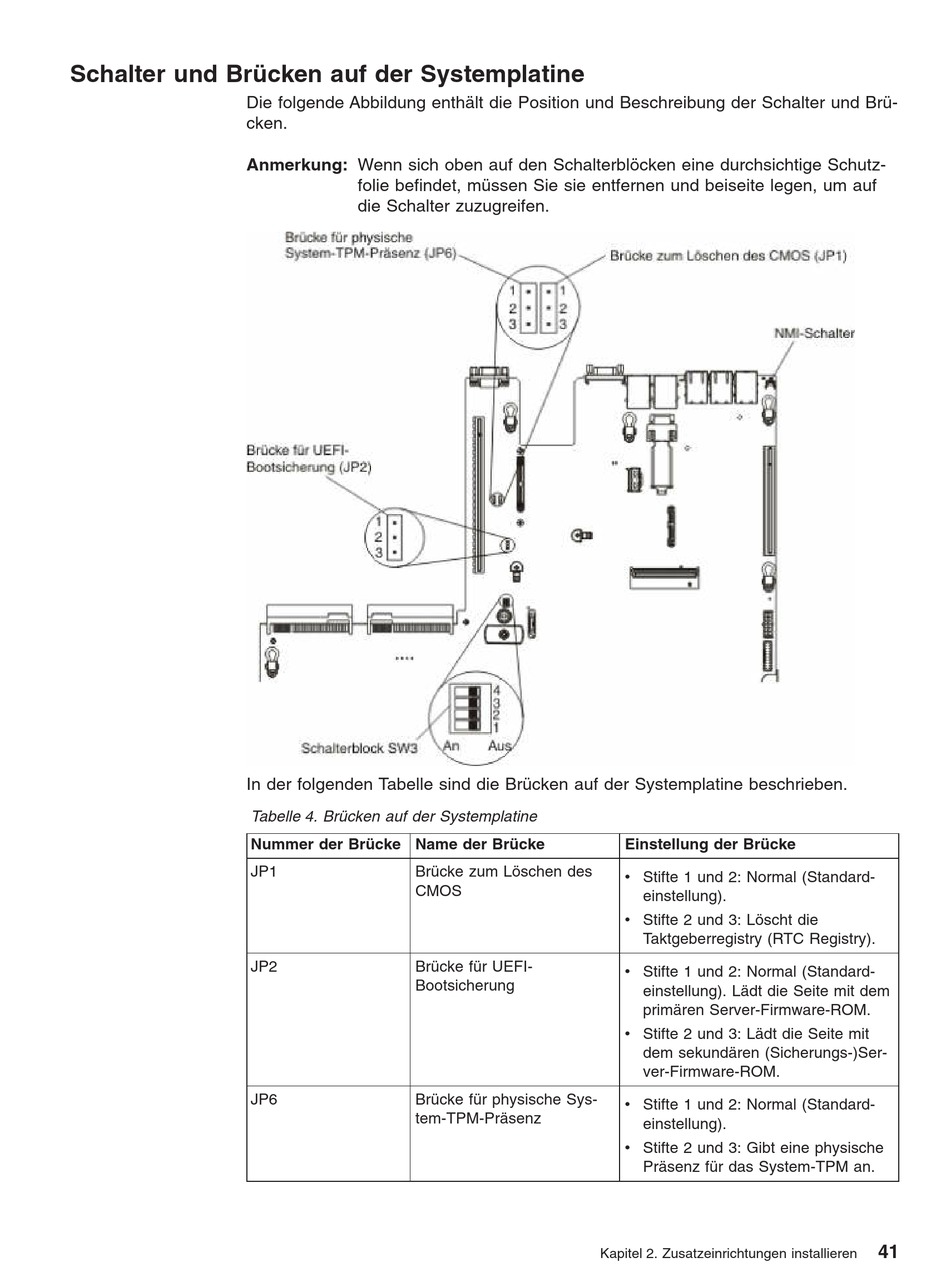

Die folgende Abbildung enthält die Position und Beschreibung der Schalter und Brü-
cken.
Anmerkung: Wenn sich oben auf den Schalterblöcken eine durchsichtige Schutz-
In der folgenden Tabelle sind die Brücken auf der Systemplatine beschrieben.
folie befindet, müssen Sie sie entfernen und beiseite legen, um auf
die Schalter zuzugreifen.
Tabelle 4. Brücken auf der Systemplatine
Nummer der Brücke Name der Brücke
JP1 Brücke zum Löschen des
CMOS
JP2 Brücke für UEFI-
Bootsicherung
JP6 Brücke für physische Sys-
tem-TPM-Präsenz
Einstellung der Brücke
v Stifte 1 und 2: Normal (Standard-
einstellung).
v Stifte 2 und 3: Löscht die
Taktgeberregistry (RTC Registry).
v Stifte 1 und 2: Normal (Standard-
einstellung). Lädt die Seite mit dem
primären Server-Firmware-ROM.
v Stifte 2 und 3: Lädt die Seite mit
dem sekundären (Sicherungs-)Ser-
ver-Firmware-ROM.
v Stifte 1 und 2: Normal (Standard-
einstellung).
v Stifte 2 und 3: Gibt eine physische
Präsenz für das System-TPM an.
Kapitel 2. Zusatzeinrichtungen installieren
