Schalter und Brücken auf der Systemplatine
Einige Servermodelle werden mit einer Systemplatine mit Pass-Level 8 oder mit ei-
ner Systemplatine mit Pass-Level 9 geliefert. Die Systemplatine mit Pass-Level 8
weist keine Kennzeichnung auf. Die Systemplatine mit Pass-Level 9 ist mit der
Kennzeichnung "P9" versehen, wie in der Abbildung in „Systemplatine mit Pass-
Level 9" auf Seite 47 dargestellt. Wenn für die Systemplatine zu einem späteren
Zeitpunkt ein Upgrade durchgeführt wird, ist ebenfalls das Pass-Level auf der Sys-
templatine zu sehen. Die beiden Systemplatinen sind funktional gleich, mit Ausnah-
me der Schalterblocks. Die Funktionen der Schalterblocks auf diesen beiden Sys-
templatinen unterscheidet sich je nach dem Level der Systemplatine, die in Ihrem
Server installiert ist. In den folgenden Abschnitten werden die Schalter und Brücken
für die beiden Systemplatinen beschrieben.
Systemplatine mit Pass-Level 8

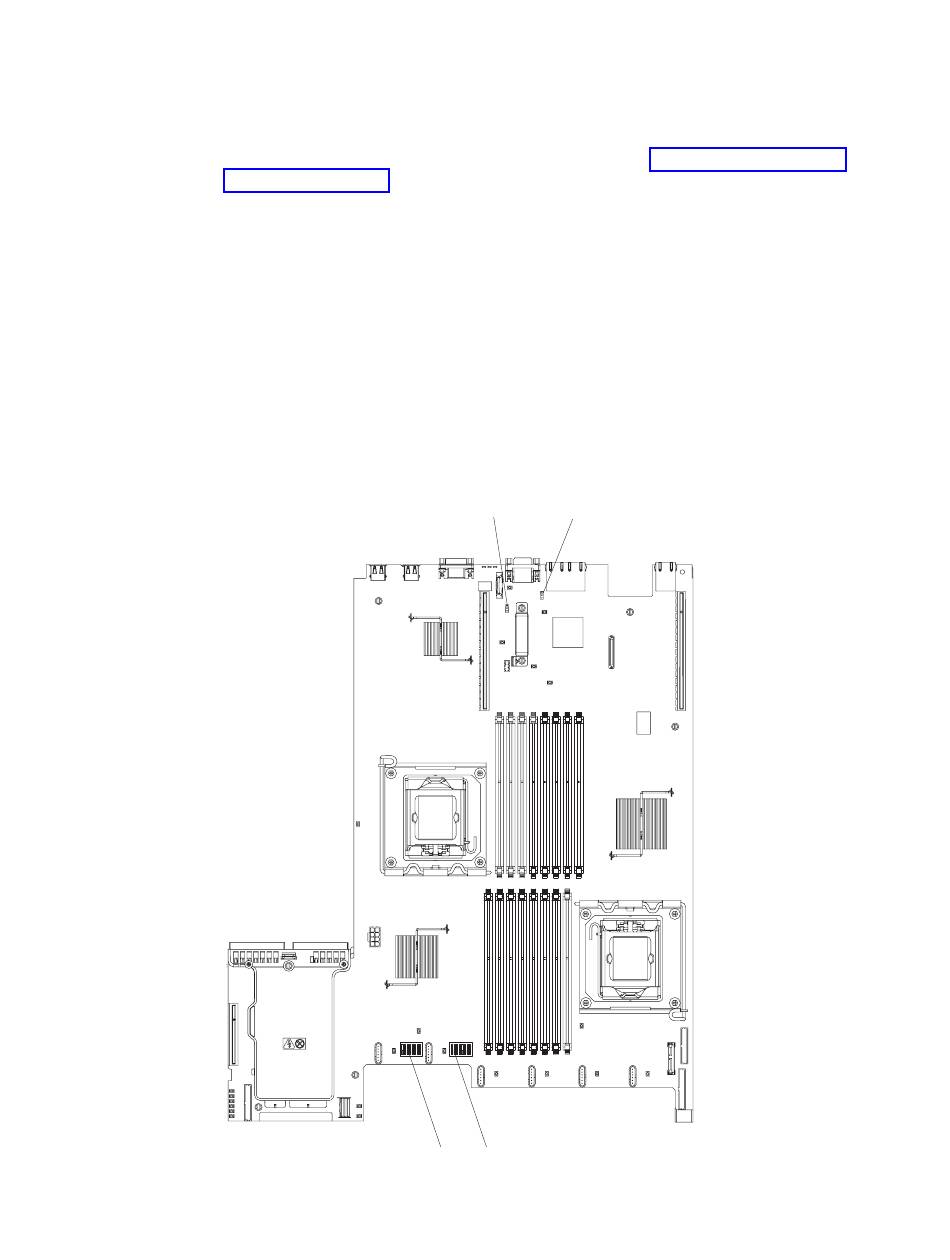

In der folgenden Abbildung sind die Positionen und Beschreibungen der Schalter
und Brücken für einen Server mit Systemplatine mit Pass-Level 8 dargestellt.
Anmerkung: Wenn sich oben auf dem Schalterblock eine durchsichtige Schutzfolie
44
IBM System x3550 M2 Typen 4198 und 7946: Installations- und Benutzerhandbuch
befindet, müssen Sie sie entfernen und beiseite legen, um auf den
Schalter zuzugreifen.
Brücke für UEFI-Boot-
Wiederherstellung
(J29)
Schalterblock SW3
Schalterblock
(reserviert)
Brücke für IMM-
Wiederherstellung
(J147)
SW4
