Schalter und Brücken auf der Systemplatine

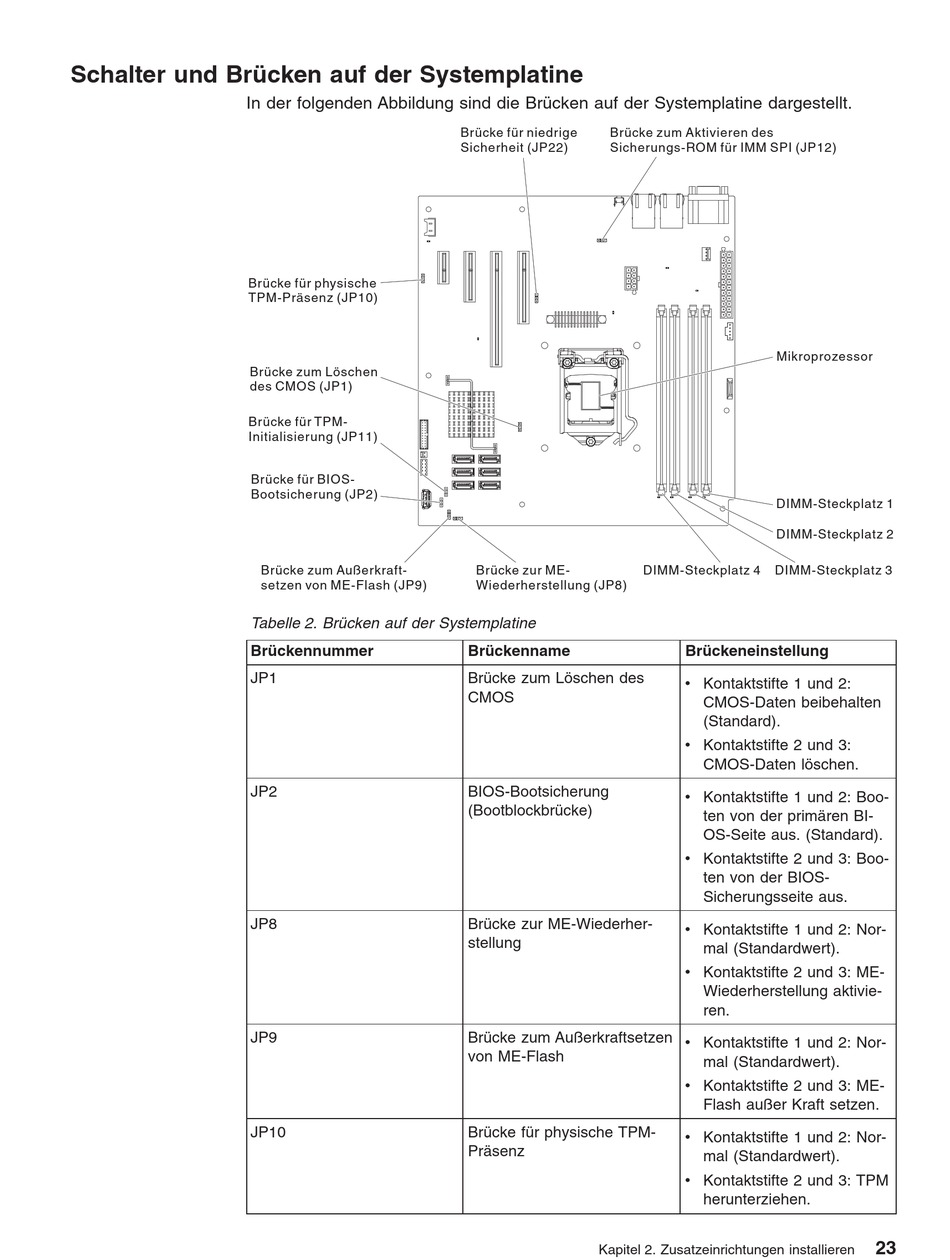

In der folgenden Abbildung sind die Brücken auf der Systemplatine dargestellt.
Brücke für physische
TPM-Präsenz (JP10)
Brücke für TPM-
Initialisierung (JP11)
Brücke zum Löschen
des CMOS (JP1)
Brücke für BIOS-
Bootsicherung (JP2)
Brücke zum Außerkraft-
setzen von ME-Flash (JP9)
Tabelle 2. Brücken auf der Systemplatine
Brückennummer
JP1
JP2
JP8
JP9
JP10
Brücke für niedrige Brücke zum Aktivieren des
Sicherheit (JP22) Sicherungs-ROM für IMM SPI (JP12)
Brücke zur ME-
Wiederherstellung (JP8)
Brückenname
Brücke zum Löschen des
CMOS
BIOS-Bootsicherung
(Bootblockbrücke)
Brücke zur ME-Wiederher-
stellung
Brücke zum Außerkraftsetzen
von ME-Flash
Brücke für physische TPM-
Präsenz
Kapitel 2. Zusatzeinrichtungen installieren
Mikroprozessor
DIMM-Steckplatz 1
DIMM-Steckplatz 2
DIMM-Steckplatz 4 DIMM-Steckplatz 3
Brückeneinstellung
v Kontaktstifte 1 und 2:
CMOS-Daten beibehalten
(Standard).
v Kontaktstifte 2 und 3:
CMOS-Daten löschen.
v Kontaktstifte 1 und 2: Boo-
ten von der primären BI-
OS-Seite aus. (Standard).
v Kontaktstifte 2 und 3: Boo-
ten von der BIOS-
Sicherungsseite aus.
v Kontaktstifte 1 und 2: Nor-
mal (Standardwert).
v Kontaktstifte 2 und 3: ME-
Wiederherstellung aktivie-
ren.
v Kontaktstifte 1 und 2: Nor-
mal (Standardwert).
v Kontaktstifte 2 und 3: ME-
Flash außer Kraft setzen.
v Kontaktstifte 1 und 2: Nor-
mal (Standardwert).
v Kontaktstifte 2 und 3: TPM
herunterziehen.
