6.4 Käynnistys-/pysäytystaso
6.4.1 Unilift KP-A
Käynnistys- ja pysäytystason välinen ero voidaan
säätää muuttamalla kaapelin vapaata pituutta pum-
pun kahvan ja uimurikytkimen välillä.
• Pitkä vapaa kaapelipituus antaa vähemmän
käynnistyksiä/pysäytyksiä ja suuremman pinnan-
korkeuseron.
• Lyhyt vapaa kaapelipituus tuottaa tiheämmät
käynnistykset/pysäytykset ja pienemmän pinnan-
korkeuseron.
Jotta uimurikytkin pystyy käynnistämään ja pysäyttä-
mään pumpun, vapaan kaapelipituuden (L) on oltava
vähintään 70 mm ja enintään 150 mm. Katso kuva 6.
L
‹ ‹ ‹ ‹ ‹ ‹ ‹
‹ ‹ ‹ ‹ ‹ ‹ ‹ ‹
‹ ‹ ‹ ‹ ‹ ‹ ‹ ‹ ‹
‹ ‹ ‹ ‹ ‹ ‹ ‹ ‹
‹ ‹ ‹ ‹ ‹ ‹ ‹ ‹ ‹
‹ ‹ ‹ ‹ ‹ ‹ ‹ ‹ ‹
‹ ‹ ‹ ‹ ‹ ‹ ‹ ‹ ‹
‹ ‹ ‹ ‹ ‹ ‹ ‹ ‹ ‹ ‹
‹ ‹ ‹ ‹ ‹ ‹ ‹ ‹ ‹ ‹ ‹
‹ ‹ ‹ ‹ ‹ ‹ ‹ ‹ ‹ ‹ ‹
‹ ‹ ‹ ‹ ‹ ‹ ‹ ‹ ‹ ‹ ‹
‹ ‹ ‹ ‹ ‹ ‹ ‹ ‹ ‹ ‹ ‹ ‹
‹ ‹ ‹ ‹ ‹ ‹ ‹ ‹ ‹ ‹ ‹
‹ ‹ ‹ ‹ ‹ ‹ ‹ ‹ ‹ ‹ ‹ ‹ ‹ ‹
‹‹ ‹ ‹ ‹ ‹ ‹ ‹ ‹ ‹ ‹ ‹ ‹

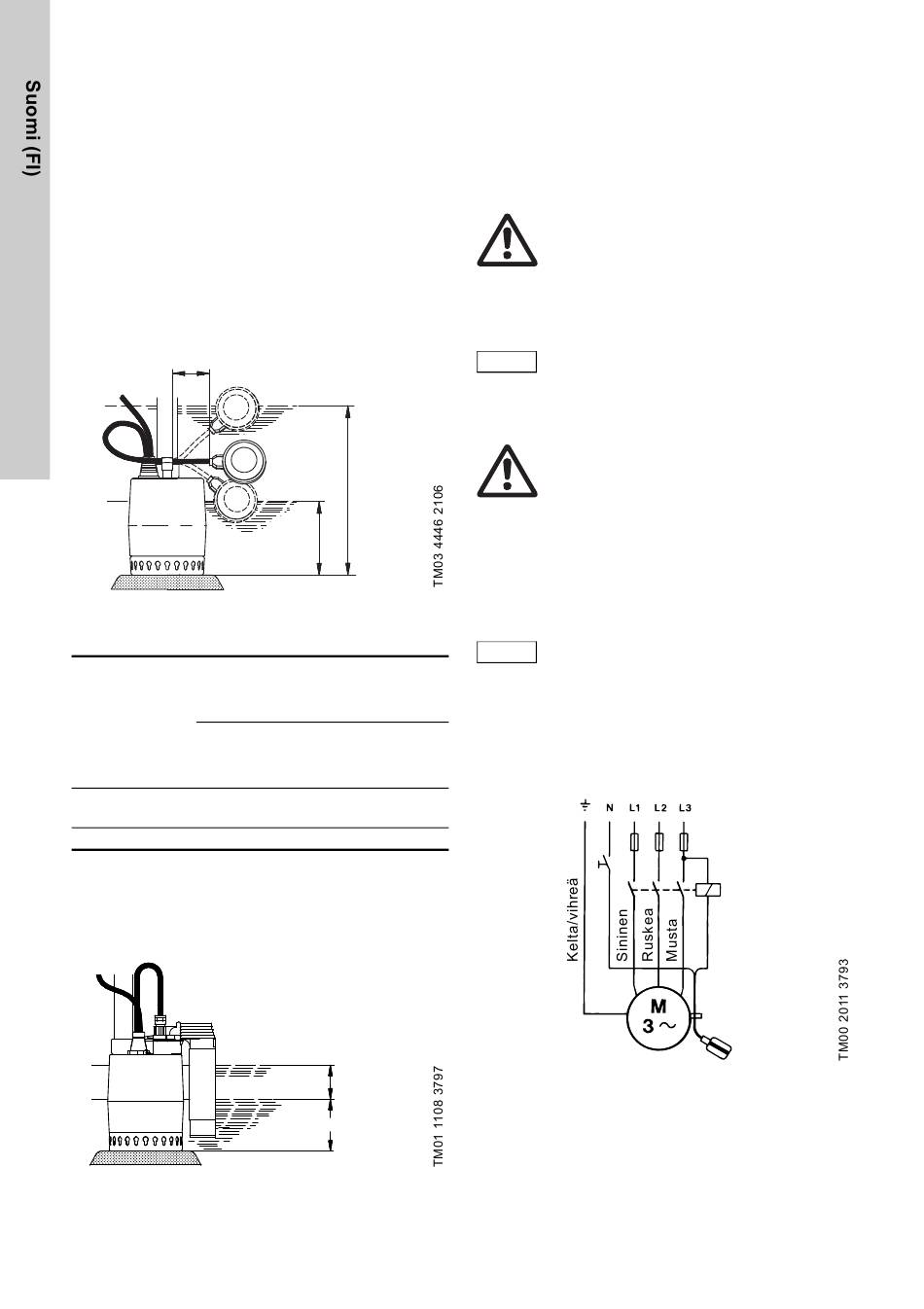

Kuva 6 Käynnistys-/pysäytystasot,
Unilift KP-A
Kaapelin
pituus (L)
min. 70 mm
Pumpputyyppi
Käyn-
tiin
[mm]
Unilift KP 150 A
290
Unilift KP 250 A
Unilift KP 350 A 300
6.4.2 Unilift KP-AV
Pinnankorkeuksien eroa ei voi säätää pystysuoralla
pintakytkimellä varustetuissa pumpuissa.
Käynnistys-/pysäytystasot käyvät ilmi kuvasta 7.
Kuva 7 Käynnistys-/pysäytystasot, KP-AV
* Mallissa Unilift KP 350.
64
Käyntiin
Seis
Kaapelin
pituus (L)
max. 150 mm
Käyn-
Seis Seis
tiin
[mm] [mm]
[mm]
140 335 100
150 345 110
Start
Käyntiin
80 mm
80 mm
Stop
Seis
100 mm (110 mm*)
100 mm
6.5 Sähköliitäntä
Sähköliitäntä on tehtävä noudattaen voimassa olevia
sähköasennus- ja sähköturvallisuusmääräyksiä.
Varmista, että verkkojännite ja taajuus vastaavat
pumpun tyyppikilven tietoja.
Varoitus
Pumppuun on liitettävä ulkoinen syöt-
töjännitteen katkaisija, jossa kaikkien
napojen katkaisuväli on vähintään
3 mm.
Varotoimenpiteenä kaikki pumput on
liitettävä maadoitettuun pistorasiaan.
On suositeltavaa varustaa kiinteät
asennukset vikavirtasuojakytkimellä
Huomaa
(ELCB), jonka laukaisuvirta on < 30
mA.
Varoitus
Uima-altaissa, suihkukaivoissa, puutar-
halammikoissa ja vastaavissa koh-
teissa asennukset on varustettava
vikavirtasuojakytkimellä (ELCB), jonka
laukaisuvirta < 30 mA.
Pumpun moottorissa on terminen ylikuormitussuoja
eikä se tarvitse muuta moottorinsuojaa.
Jos moottori ylikuormittuu, se pysähtyy automaatti-
sesti.
Pumppu käynnistyy automaattisesti
Huomaa
uudelleen, kun se on jäähtynyt riittä-
västi.
Mallin Unilift KP 350, 3 x 200 V, 50 Hz moottori on
kytkettävä moottorinsuojakytkimeen.
Kolmivaihepumput uimurikytkimellä (Unilift KP-A)
on kytkettävä verkkovirtaan kontaktorin kautta.
Katso kuva 8.
Kuva 8 Kytkentäkaavio
