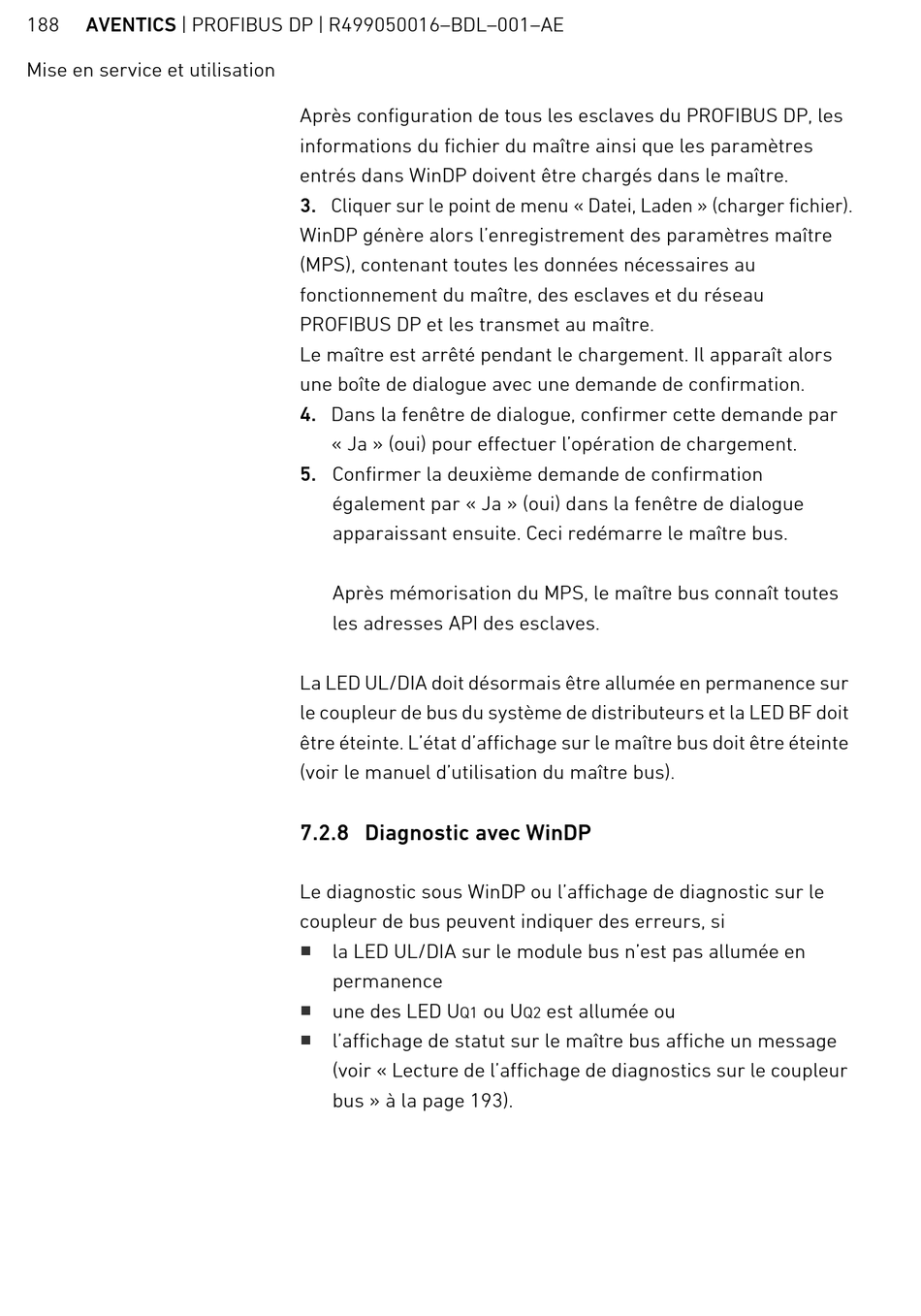

188 AVENTICS | PROFIBUS DP | R499050016–BDL–001–AE
Mise en service et utilisation
Après configuration de tous les esclaves du PROFIBUS DP, les
informations du fichier du maître ainsi que les paramètres
entrés dans WinDP doivent être chargés dans le maître.
3. Cliquer sur le point de menu « Datei, Laden » (charger fichier).
WinDP génère alors l'enregistrement des paramètres maître
(MPS), contenant toutes les données nécessaires au
fonctionnement du maître, des esclaves et du réseau
PROFIBUS DP et les transmet au maître.
Le maître est arrêté pendant le chargement. Il apparaît alors
une boîte de dialogue avec une demande de confirmation.
4. Dans la fenêtre de dialogue, confirmer cette demande par
« Ja » (oui) pour effectuer l'opération de chargement.
5. Confirmer la deuxième demande de confirmation
également par « Ja » (oui) dans la fenêtre de dialogue
apparaissant ensuite. Ceci redémarre le maître bus.
Après mémorisation du MPS, le maître bus connaît toutes
les adresses API des esclaves.
La LED UL/DIA doit désormais être allumée en permanence sur
le coupleur de bus du système de distributeurs et la LED BF doit
être éteinte. L'état d'affichage sur le maître bus doit être éteinte
(voir le manuel d'utilisation du maître bus).

7.2.8 Diagnostic avec WinDP

Le diagnostic sous WinDP ou l'affichage de diagnostic sur le
coupleur de bus peuvent indiquer des erreurs, si
W
la LED UL/DIA sur le module bus n'est pas allumée en
permanence
W
une des LED U
W
l'affichage de statut sur le maître bus affiche un message
(voir « Lecture de l'affichage de diagnostics sur le coupleur
bus » à la page 193).
ou U est allumée ou
Q1 Q2
