Driftstart och handhavande

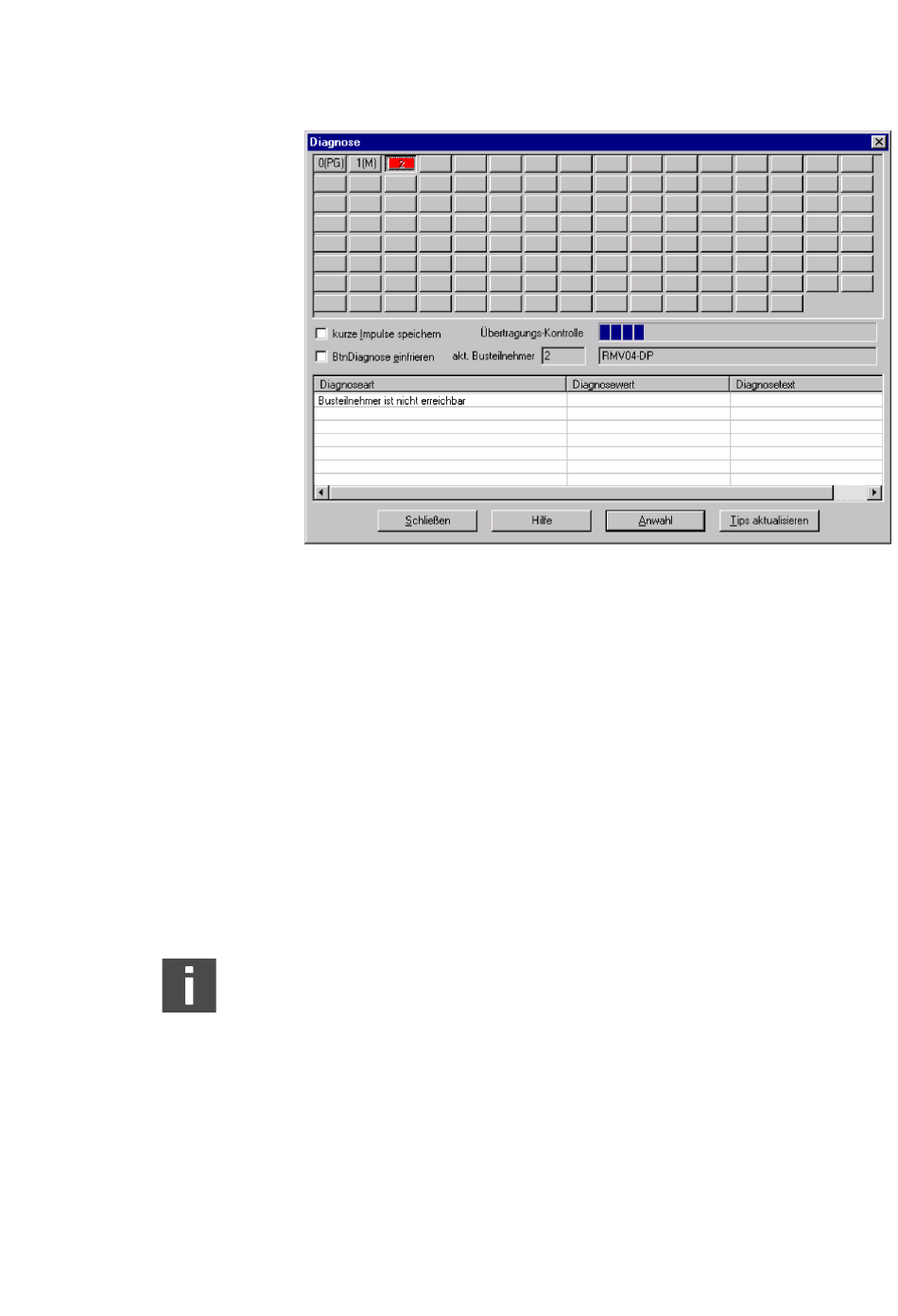

Fig. 16: Diagnosfönster med konfigurationsfel
Här visas PROFIBUS DP med programmeringsenheten (adress0),
bussmastern (adress 1) och rutorna för slavarna (bussdeltagarna
med adresserna 2 till 125) i den övre fönsterhalvan.
I exemplet i Figur 16 meddelar deltagaren med adressen 2 ett
fel, adressrutan 2 är röd.
5. Klicka på bussdeltagaren.
Då får du tillhörande diagnosmeddelande i textfönstret:
Bussdeltagaren kan inte nås.
När man högerklickar på en modul i WinDP i BTN-fönstret
visas i fönstret "Moduldaten anzeigen..." (visa moduldata...)
modulens konfigurationsdata.
