34
AVENTICS | PROFIBUS DP | R499050016–BDL–001–AE
Inbetriebnahme und Bedienung
Tabelle 13: Zuordnung der Schalter S4, S5 und S6
Schalter
S4
S5
S6
S6

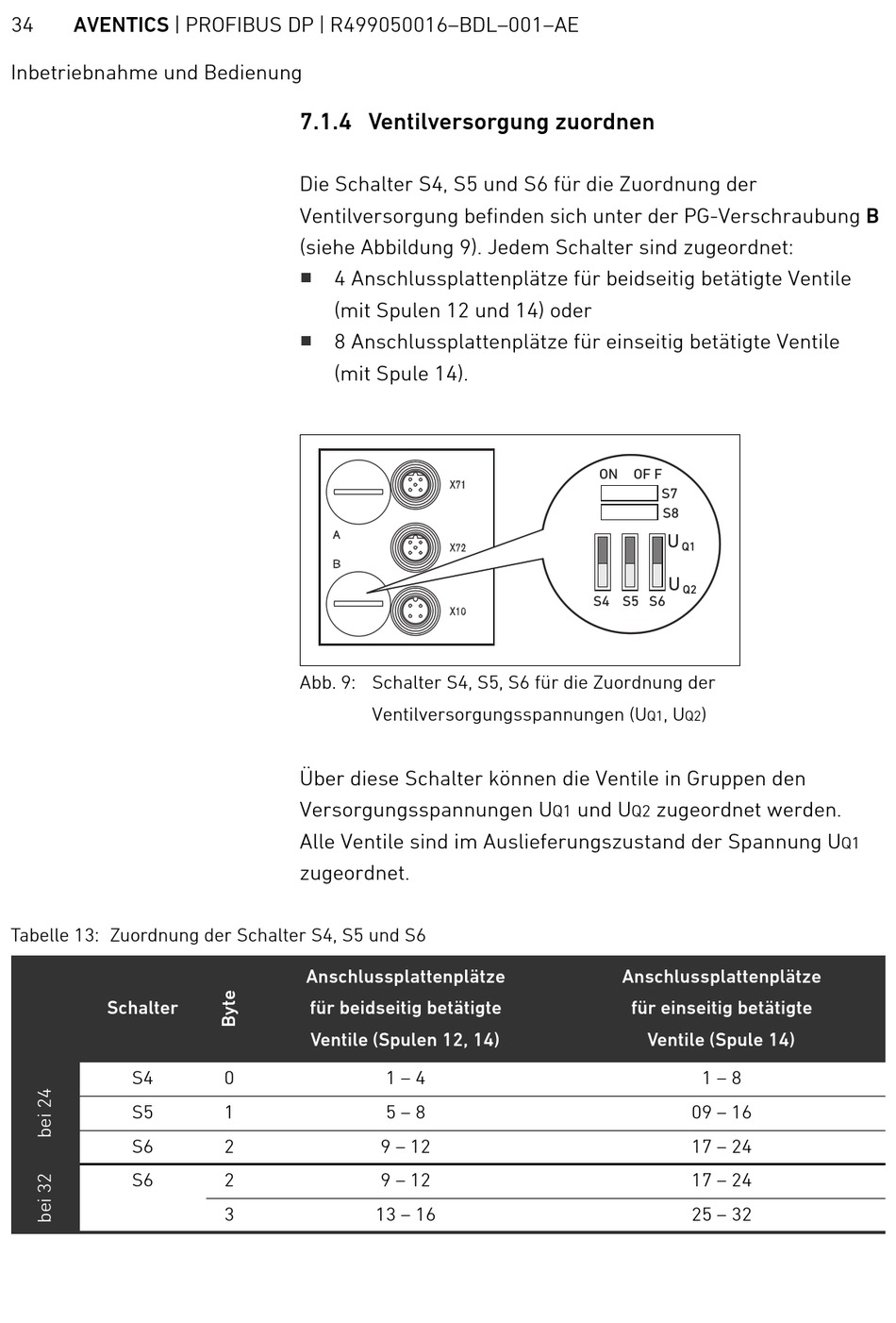

7.1.4 Ventilversorgung zuordnen
Die Schalter S4, S5 und S6 für die Zuordnung der
Ventilversorgung befinden sich unter der PG-Verschraubung B
(siehe Abbildung 9). Jedem Schalter sind zugeordnet:
W
4 Anschlussplattenplätze für beidseitig betätigte Ventile
(mit Spulen 12 und 14) oder
W
8 Anschlussplattenplätze für einseitig betätigte Ventile
(mit Spule 14).
Abb. 9: Schalter S4, S5, S6 für die Zuordnung der
Ventilversorgungsspannungen (U
Über diese Schalter können die Ventile in Gruppen den
Versorgungsspannungen U
Alle Ventile sind im Auslieferungszustand der Spannung U
zugeordnet.
Anschlussplattenplätze
für beidseitig betätigte
Ventile (Spulen 12, 14)
0
1 – 4
1
5 – 8
2
9 – 12
2
9 – 12
3
13 – 16
ON
OF F
S7
S8
U
Q1
U
Q2
S4 S5 S6
, U
)
Q1
Q2
und U
zugeordnet werden.
Q1
Q2
Anschlussplattenplätze
für einseitig betätigte
Ventile (Spule 14)
1 – 8
09 – 16
17 – 24
17 – 24
25 – 32
Q1
