Richiamare la diagnosi
AVENTICS | PROFIBUS DP | R499050016–BDL–001–AE
verranno trasmesse al bus master ovvero all'unità di
programmazione.
1. Nel campo di lavoro di WinDP cliccare quindi
sull'accoppiatore bus col tasto sinistro del mouse e
selezionare il menu "Buskoppler, Herstellerspez.
Parameter...".

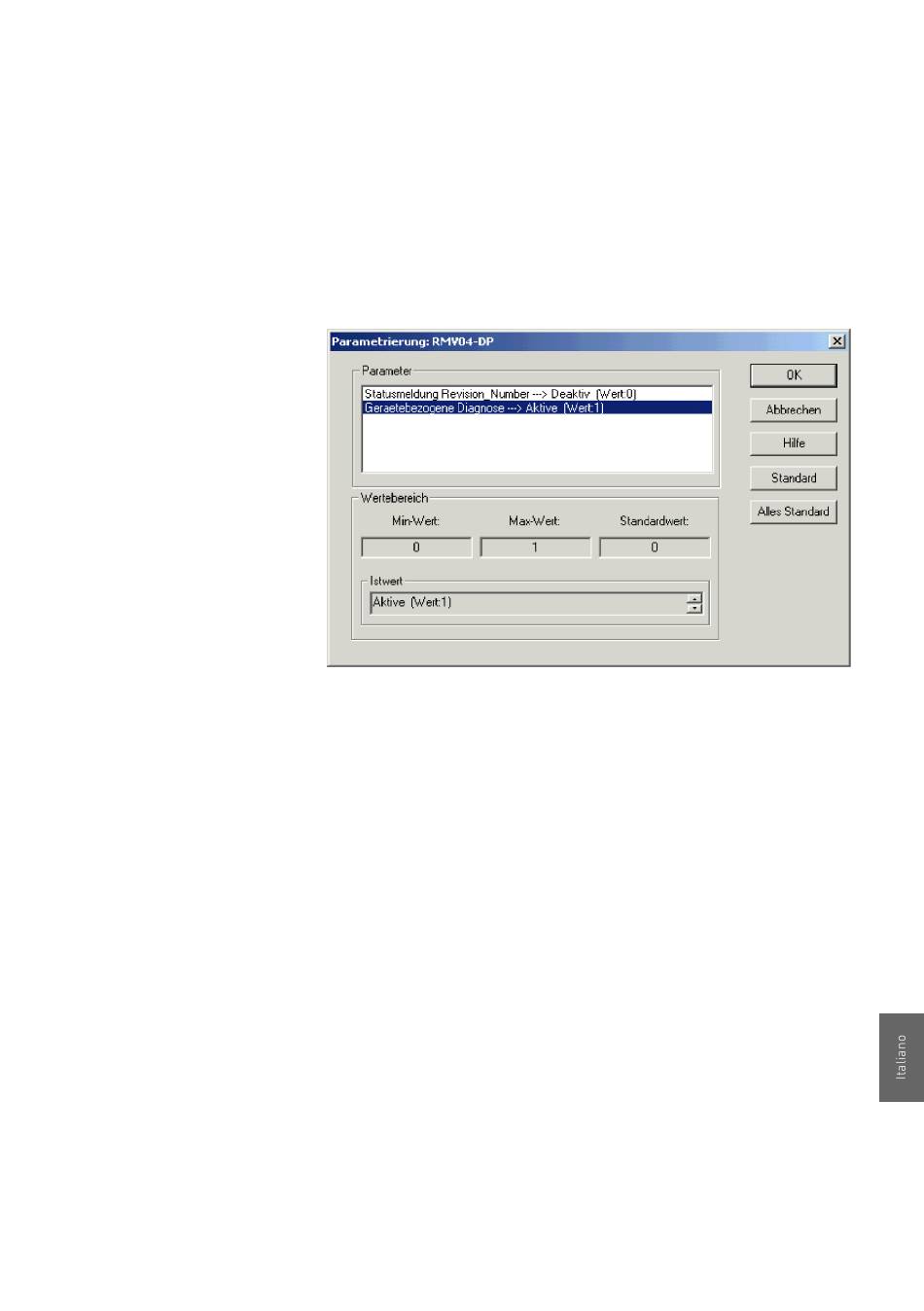

Fig. 15: Parametrizzazione, attivazione della diagnosi
2. Attivare la diagnosi immettendo il valore 1:
diagnosi apparecchiatura attiva (valore 1).
3. Cliccare su "OK" per confermare l'immissione.
4. Richiamare la funzione di diagnosi nell'editor WinDP,
selezionando il punto del menu "Ansicht, Diagnose"
(visualizza diagnosi).
Nella diagnosi sono verbalizzate segnalazioni diagnostiche e di
errore dettagliate del bus master e degli slave.
