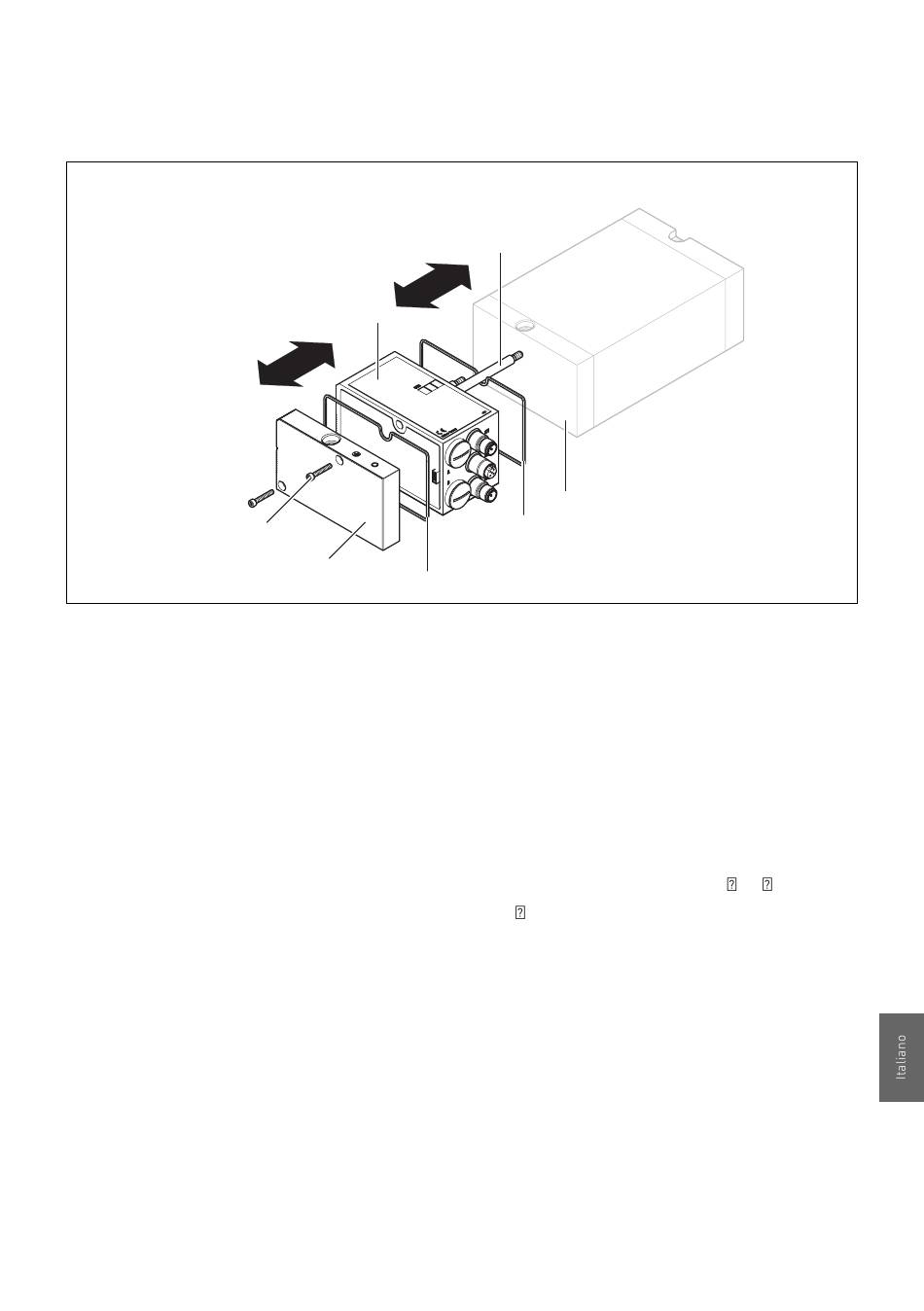

Fig. 21: Sostituzione dell'accoppiatore bus, esempio
1 Viti brugola
2 Piastra terminale E
3 Guarnizione
AVENTICS | PROFIBUS DP | R499050016–BDL–001–AE
4
1
2
3
Prestare attenzione alla Fig. 21 a pagina 269.
1. Rimuovere i raccordi elettrici dell'accoppiatore bus (4).
2. Svitare la piastra terminale E (2) e, se presenti, tutti i moduli
Input/Output a sinistra dell'accoppiatore bus
(rispettivamente 2 viti brugola DIN 912 – M4 (1),
apertura chiave 3) ed estrarli dai tiranti (5).
3. Estrarre l'accoppiatore bus (4) dai tiranti (5).
4. Spingere il nuovo accoppiatore bus (4) sui tiranti (5).
5. Assicurarsi che
– i tiranti (5) siano avvitati completamente e che
– le guarnizioni (3) siano posizionate correttamente.
6. Spingere prima i moduli Input/Output, se presenti,
nuovamente sui tiranti (5) nella sequenza originaria e poi la
piastra terminale (2) sinistra ed avvitarli (rispettivamente
2 viti brugola DIN 912 – M4 (1), apertura chiave 3).
Coppia di serraggio da 2,5 a 3,0 Nm.
5
6
3
4 Accoppiatore bus
5 Tirante
6 Piastra terminale EP VS HF03 LG o HF04
Smontaggio e sostituzione
