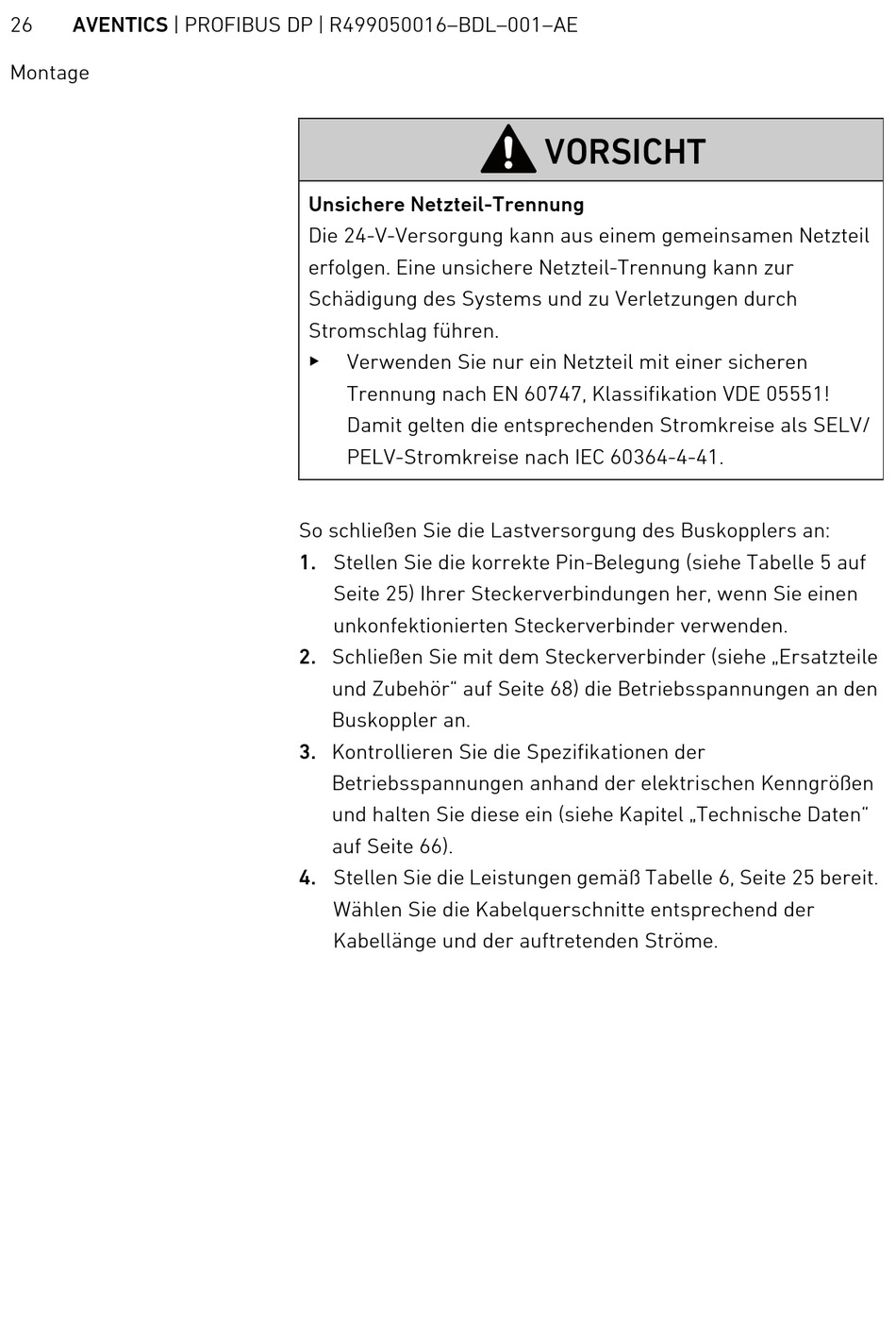

26 AVENTICS | PROFIBUS DP | R499050016–BDL–001–AE
Montage
Unsichere Netzteil-Trennung
Die 24-V-Versorgung kann aus einem gemeinsamen Netzteil
erfolgen. Eine unsichere Netzteil-Trennung kann zur
Schädigung des Systems und zu Verletzungen durch
Stromschlag führen.
O
Verwenden Sie nur ein Netzteil mit einer sicheren
Trennung nach EN 60747, Klassifikation VDE 05551!
Damit gelten die entsprechenden Stromkreise als SELV/
PELV-Stromkreise nach IEC 60364-4-41.
So schließen Sie die Lastversorgung des Buskopplers an:
1. Stellen Sie die korrekte Pin-Belegung (siehe Tabelle 5 auf
Seite 25) Ihrer Steckerverbindungen her, wenn Sie einen
unkonfektionierten Steckerverbinder verwenden.
2. Schließen Sie mit dem Steckerverbinder (siehe „Ersatzteile
und Zubehör" auf Seite 68) die Betriebsspannungen an den
Buskoppler an.
3. Kontrollieren Sie die Spezifikationen der
Betriebsspannungen anhand der elektrischen Kenngrößen
und halten Sie diese ein (siehe Kapitel „Technische Daten"
auf Seite 66).
4. Stellen Sie die Leistungen gemäß Tabelle 6, Seite 25 bereit.
Wählen Sie die Kabelquerschnitte entsprechend der
Kabellänge und der auftretenden Ströme.
VORSICHT
