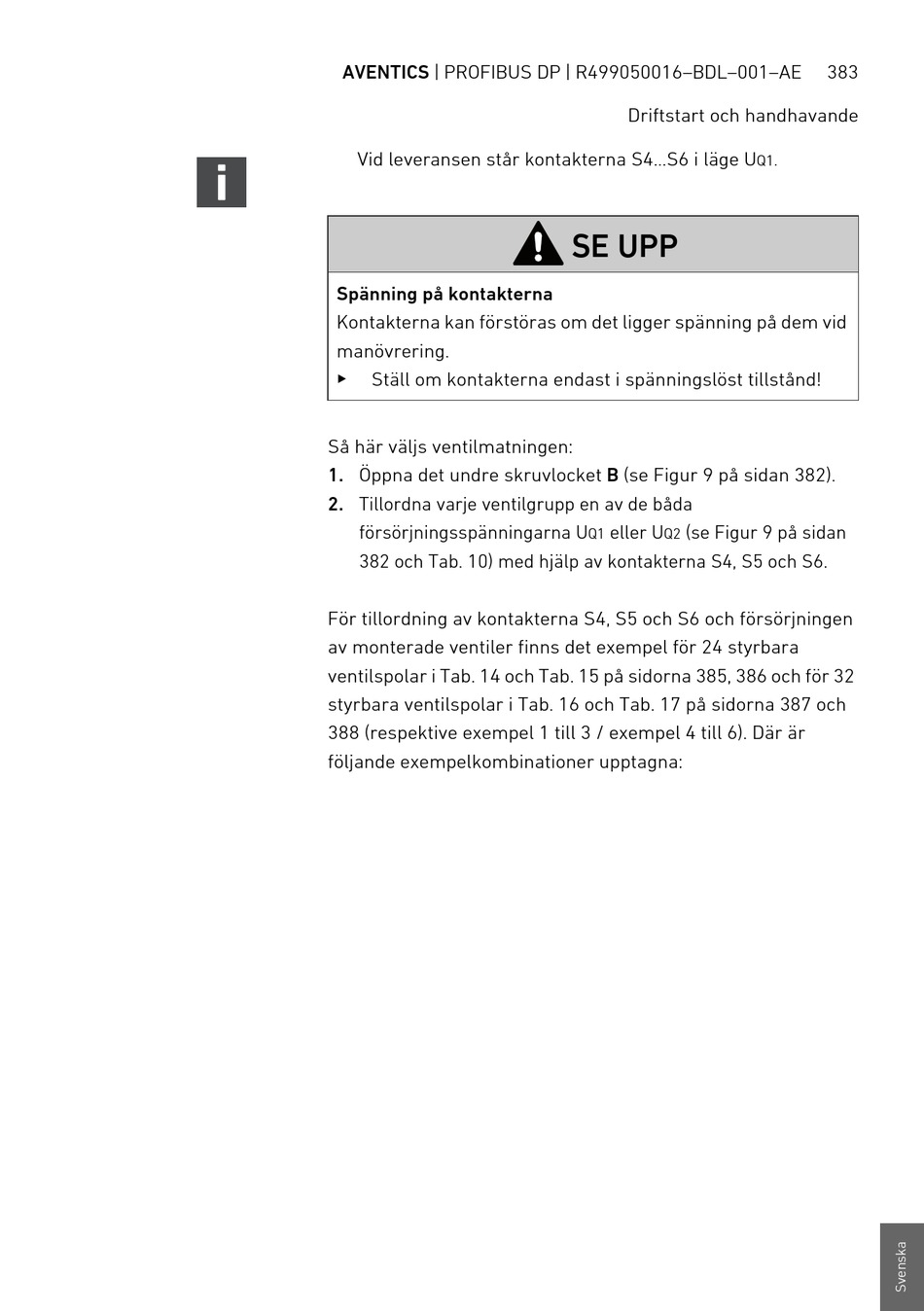

Aventics CMS B-Design Betriebsanleitung Seite 383

AVENTICS | PROFIBUS DP | R499050016–BDL–001–AE
Vid leveransen står kontakterna S4...S6 i läge U
Spänning på kontakterna
Kontakterna kan förstöras om det ligger spänning på dem vid
manövrering.
O
Ställ om kontakterna endast i spänningslöst tillstånd!
Så här väljs ventilmatningen:
1. Öppna det undre skruvlocket B (se Figur 9 på sidan 382).
2. Tillordna varje ventilgrupp en av de båda
försörjningsspänningarna U
382 och Tab. 10) med hjälp av kontakterna S4, S5 och S6.
För tillordning av kontakterna S4, S5 och S6 och försörjningen
av monterade ventiler finns det exempel för 24 styrbara
ventilspolar i Tab. 14 och Tab. 15 på sidorna 385, 386 och för 32
styrbara ventilspolar i Tab. 16 och Tab. 17 på sidorna 387 och
388 (respektive exempel 1 till 3 / exempel 4 till 6). Där är
följande exempelkombinationer upptagna:
Driftstart och handhavande
SE UPP
eller U (se Figur 9 på sidan
Q1 Q2
383
Q1.
