Dimensiones - Aventics CMS B-Design Betriebsanleitung

298 AVENTICS | PROFIBUS DP | R499050016–BDL–001–AE
Montaje

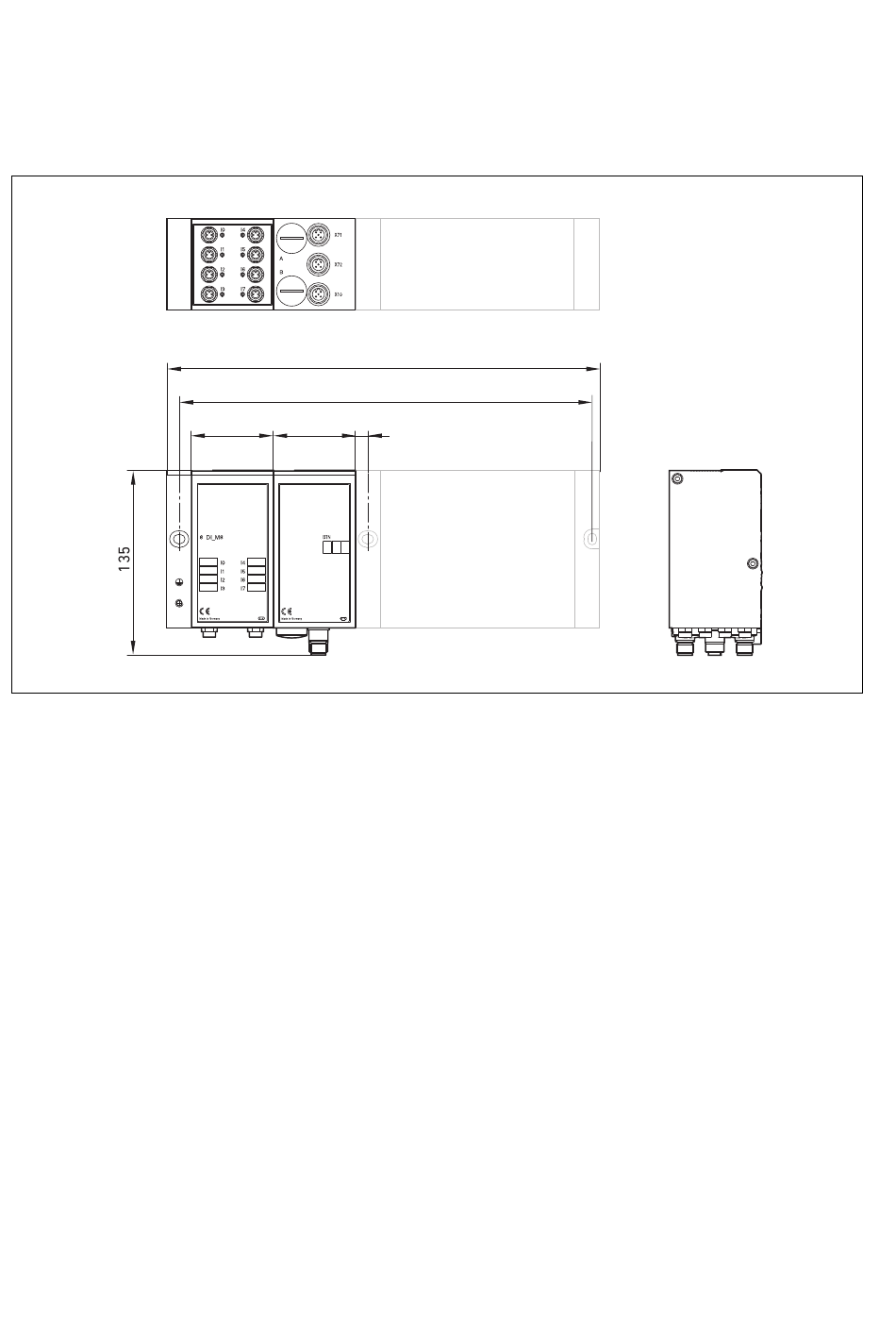

Fig. 5: Esquema acotado del sistema de válvulas (acoplador de bus y válvulas), ejemplo (m = número de
los módulos de entrada/salida)

6.1.1 Dimensiones

A + (60 x m)
B + (60 x m)
60 60 9
Con cada módulo de entrada/salida, el sistema de válvulas se
alarga 60 mm (60 x m). La placa final E tiene una profundidad
de montaje de 18 mm.
