AVENTICS | PROFIBUS DP | R499050016–BDL–001–AE
5.2 Gerätekomponenten

5.2.1 Buskoppler

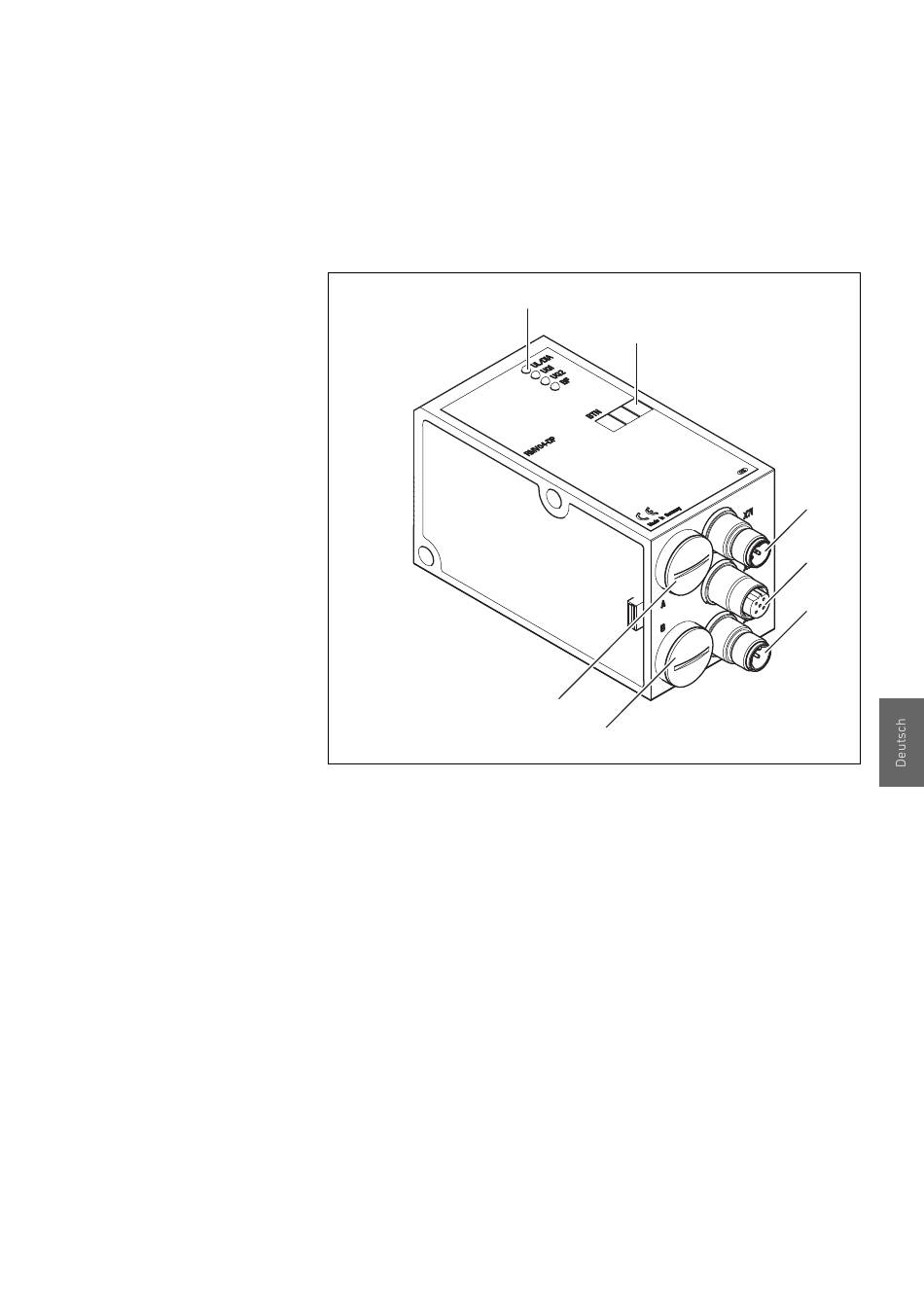

Abb. 2: Übersicht über den Buskoppler
1 LED-Anzeigen für Diagnosemeldungen
2 BTN-Beschriftungsfeld
3 X71 (BUS IN) Anschluss für den Buskoppler zur Ansteuerung der
Ventile und der I/O-Module
4 X72 (BUS OUT) Anschluss zur Ansteuerung der Ventile und
1)
der I/O-Module
5 X10 (POWER) Anschluss zur Spannungsversorgung der
Ventilspulen, Logik und Eingänge
6 Schraubkappe B für Schiebeschalter S4, S5, S6 (Ventilzuordnung
zur Versorgungsspannung) und S7, S8 (Busabschluss)
7 Schraubkappe A für Drehschalter S1, S2 (Einstellung
Stationsadresse) und DIP-Schalter S3 (Mode-Einstellung)
1)
Steckerbelegung siehe Seite 22.
Gerätebeschreibung
1
2
7
6
1)
15
3
4
5
